7.13 TREIBSTOFFSYSTEM

7.13.1 Übersicht
1
2
3
4
5
6
7
15 Kraftstoffverteiler motorseitig
Dokument Nr.:
FM-AT01-1010-245
FLUGHANDBUCH
AQUILA AT01-100C (N/VFR)
Entlüftung zum Winglet
Drain-Ventil
Grobfilter
Feinfilter
Elektrische Pumpe
Tankwahlschalter / Brandhahn
Mechanische Pumpe

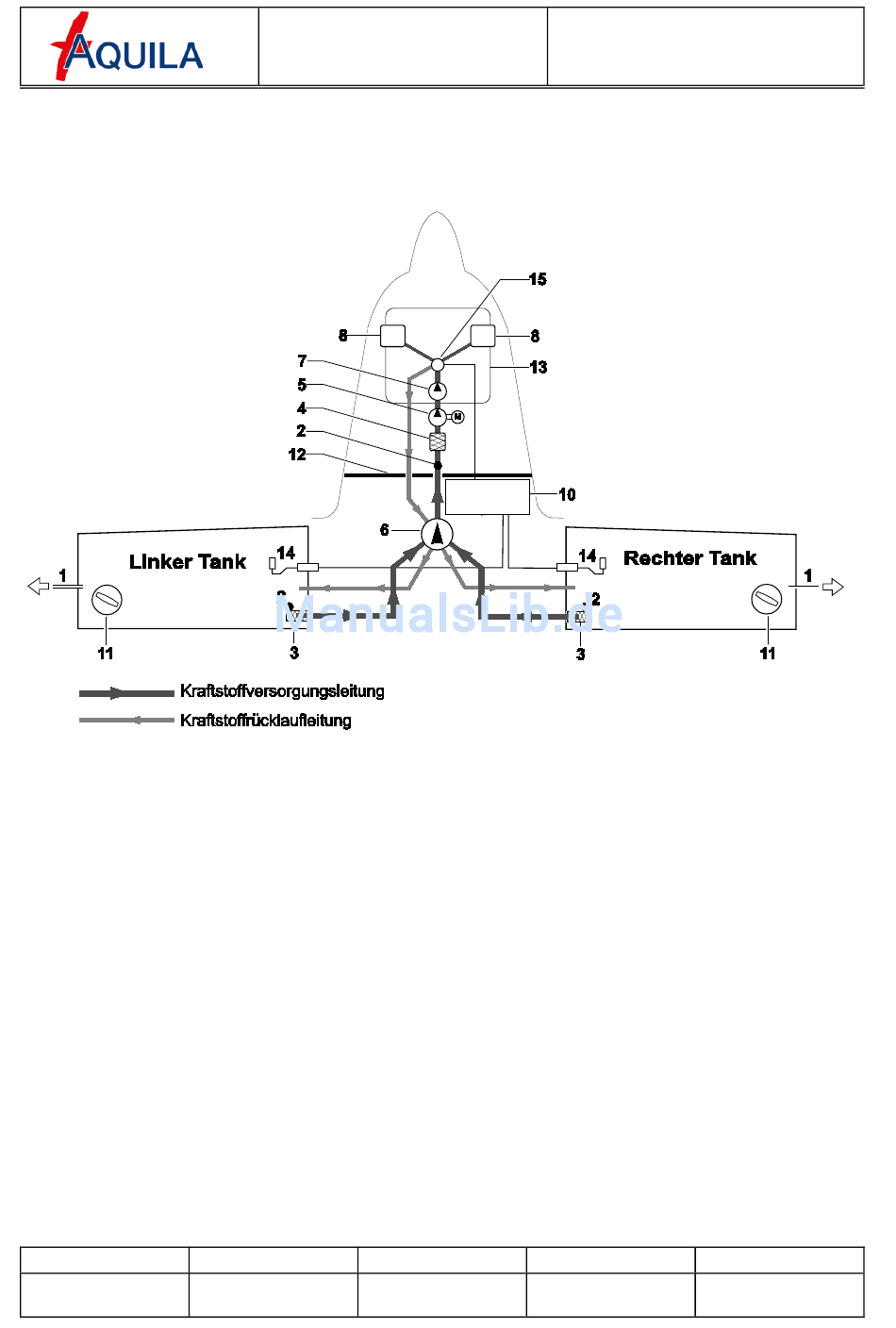

Abbildung Treibstoffsystem
Ausgabe:
A.04
MVP50P
8
9
10
11
12
13
14
ersetzt Ausgabe:
A.02 (15.10.2013)
Abschnitt 7
FLUGZEUGBESCHREIBUNG
Vergaser
nicht belegt
Glas Panel Engine Monitor
Tankeinfüllöffnung
Brandspant
Motor
Füllstandgeber
Datum:
26.06.2017
