Abschnitt 7
FLUGHANDBUCH
AQUILA AT01-100C (N/VFR) FLUGZEUGBESCHREIBUNG
7.1 EINFÜHRUNG
Der Abschnitt 7 des Flughandbuches enthält eine Beschreibung der technischen Ausführung
des gesamten Flugzeuges, der Integration des GARMIN G500, des Glas Panel Engine
Monitors MVP-50P-AQ und weiterer implementierter Systeme und gibt Hinweise zu ihrer
Bedienung.
ANMERKUNG
Eine weitergehende Beschreibung und umfassende Bedienungsanweisungen des Garmin
G500 und des MVP-50P-AQ befinden sich in der Herstellerunterlage GARMIN G 500 Pilot's
Guide bzw. in den MVP-50P-AQ Operating Instructions.

7.1.1 Garmin G500 (Primary Flight Display)

Das GARMIN G500 besteht aus einer PFD-Anzeige und einer MFD-Anzeige, die zusammen zu
einer Einheit, dem Garmin Anzeige Gerät (GDU), zusammengefasst sind. Zusätzlich besteht
das System aus einer Fluglageeinheit (AHRS-Modul) und einer Einheit zur Luftdatenmessung
(ADC-Modul).

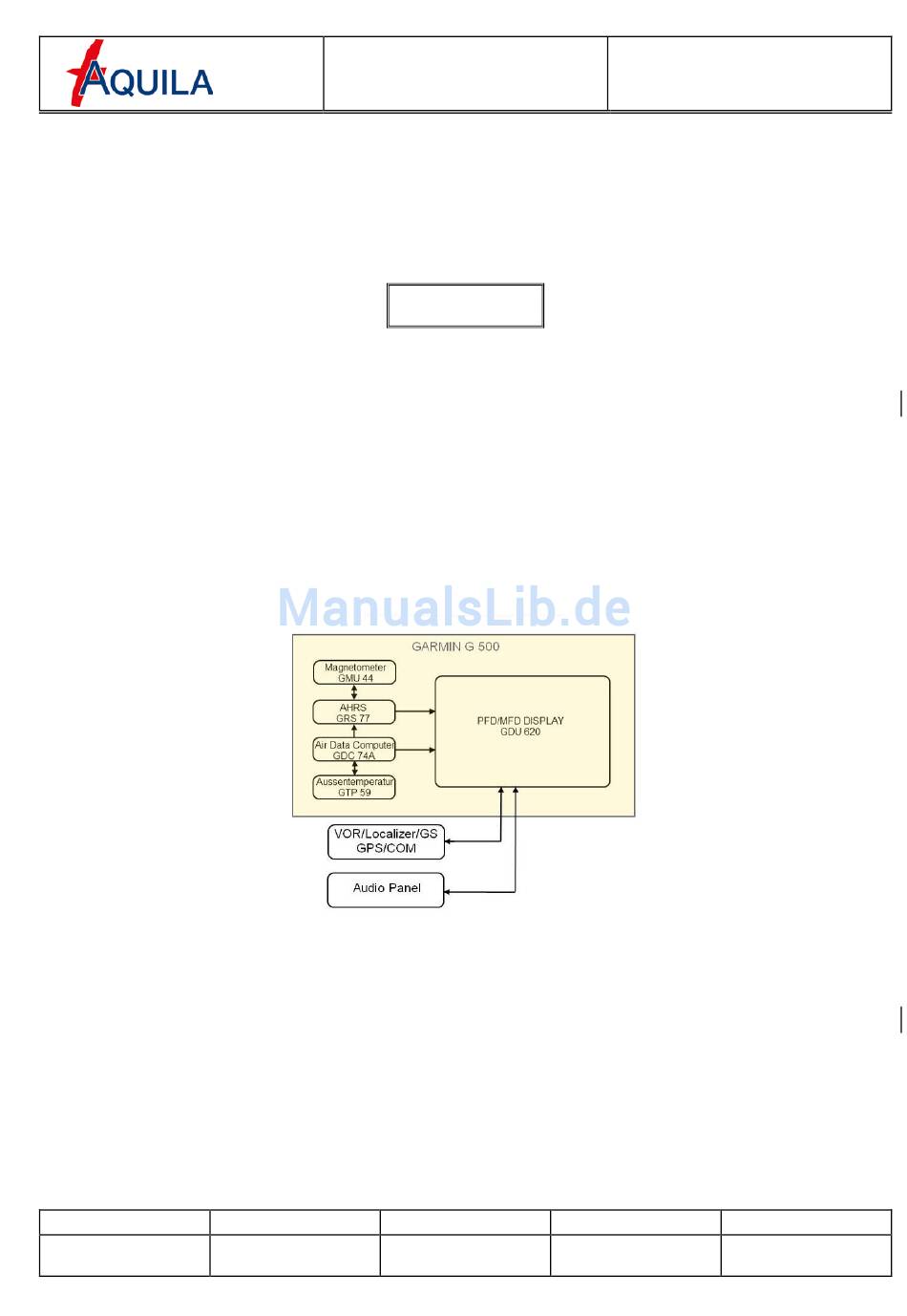

Der prinzipielle Aufbau des GARMIN G500-Systems ist in der folgenden Abbildung dargestellt.
Die GDU wird über einen eigenen Push-Pull-Sicherungsautomaten mit Strom versorgt. Der
Sicherungsautomat befindet sich an der rechten Seite des Panels und ist mit PFD/MFD
beschriftet.
Das AHRS-Modul und damit das Magnetometer wird über einen weiteren eigenen Push-Pull-
Sicherungsautomaten mit Strom versorgt. Der Sicherungsautomat befindet sich an der rechten
Seite des Panels und ist mit AHRS beschriftet. Das AHRS-Modul befindet sich unter der
rechten Gepäckraumabdeckung und ist über einen eigenen Kabelbaum mit der GDU
verbunden.
Dokument Nr.: Ausgabe: ersetzt Ausgabe: Datum: Seite:
FM-AT01-1010-245 A.04 A.02 (15.10.2013) 26.06.2017 7 - 3
