Netzanschluss - Ausgang (Ac-Seite); Merkmale Und Dimensionierung Des Netzkabels - ABB UNO-2.0 Produkthandbuch

N
etzanschluss - Ausgang (AC-Seite)
Störungen oder Defekte des Wechselrichters sind grundsätzlich von der Gewährleistung
ausgenommen, wenn keine korrekte Verbindung des Schutzleiters (PE) über den AC-Steck-
verbinder mit dem Erdpotential sicher gestellt ist.
M
erkmale und Dimensionierung des Netzkabels
Zum Anschluss des Wechselrichters an das Netz sind 4 Adern erforder-
lich: Schutzleiter (PE), Neutralleiter, Aussenleiter und externer Erdungs-
schutz. In jedem Fall muss der Wechselrichter an das Erdpotenzial
angeschlossen werden.
Der Anschluss des Netzkabels an den Wechselrichter erfolgt über den
mitgelieferten AC-Ausgangsstecker
führt werden:

• Merkmale und Dimensionierung des Netzkabels

• Befestigung des Kabels am AC-Ausgangsstecker
• Anschluss des AC-Ausgangssteckers am Wechselrichter
Der Leiterquerschnitt des AC-Kabels muss so gewählt werden, dass eine
ungewollte Abschaltung des Wechselrichters vom Netz aufgrund einer zu
hohen Impedanz im Netzkabel des Wechselrichters verhindert wird. Eine
zu hohe Impedanz bewirkt eine hohe AC-Spannung, die bei Erreichen des
eingestellten Grenzwertes zu einer Abschaltung des Wechselrichters
führt.

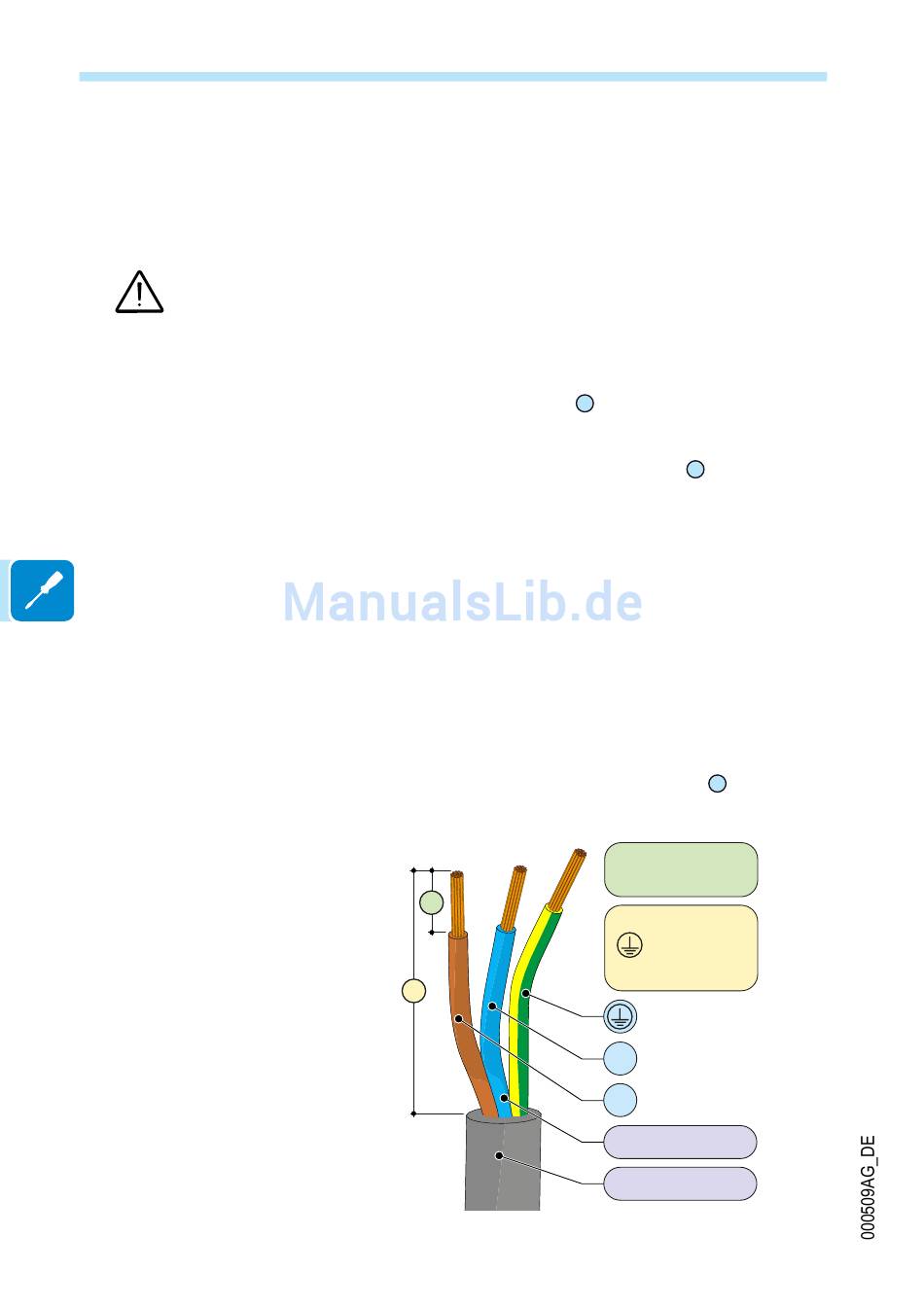

Zur Montage des Netzkabels im AC-Ausgangsstecker
der Abbildung angegebenen Maße eingehalten werden
x
y
- 56 -
5 - Installation
, indem folgende Schritte durchge-
10
10
müssen die in
10
x:
8 mm
y:
30mm
L,N 25 mm
N
L
Max 6 mm²
Ø10÷14mm
