Die ABB Wechselrichter verfügen über ein Display
jeweils 16 Zeichen, die für folgende Zwecke verwendet werden können:
• Anzeige des Betriebszustands des Wechselrichters und der statistischen
Daten
• Anzeige von Wartungsmeldungen für den Bediener
• Anzeige von Warn- und Fehlermeldungen
• Änderung der Wechselrichtereinstellungen.
Wenn der Wechselrichter in Betrieb ist, werden auf dem Display Informa-
tionen zu den wichtigsten Messwerten, die Betriebsbedingungen und der
Betriebszustand des Wechselrichters angezeigt.
Wenn das Symbol auf dem Display erscheint, werden die Information
automatisch nacheinander angezeigt. Wenn das Vorhängeschloss
gezeigt wird, bedeutet dies, dass die Informationsanzeige nicht von alleine
wechselt und mit den Pfeiltasten (AUF/AB) gescrollt werden kann.

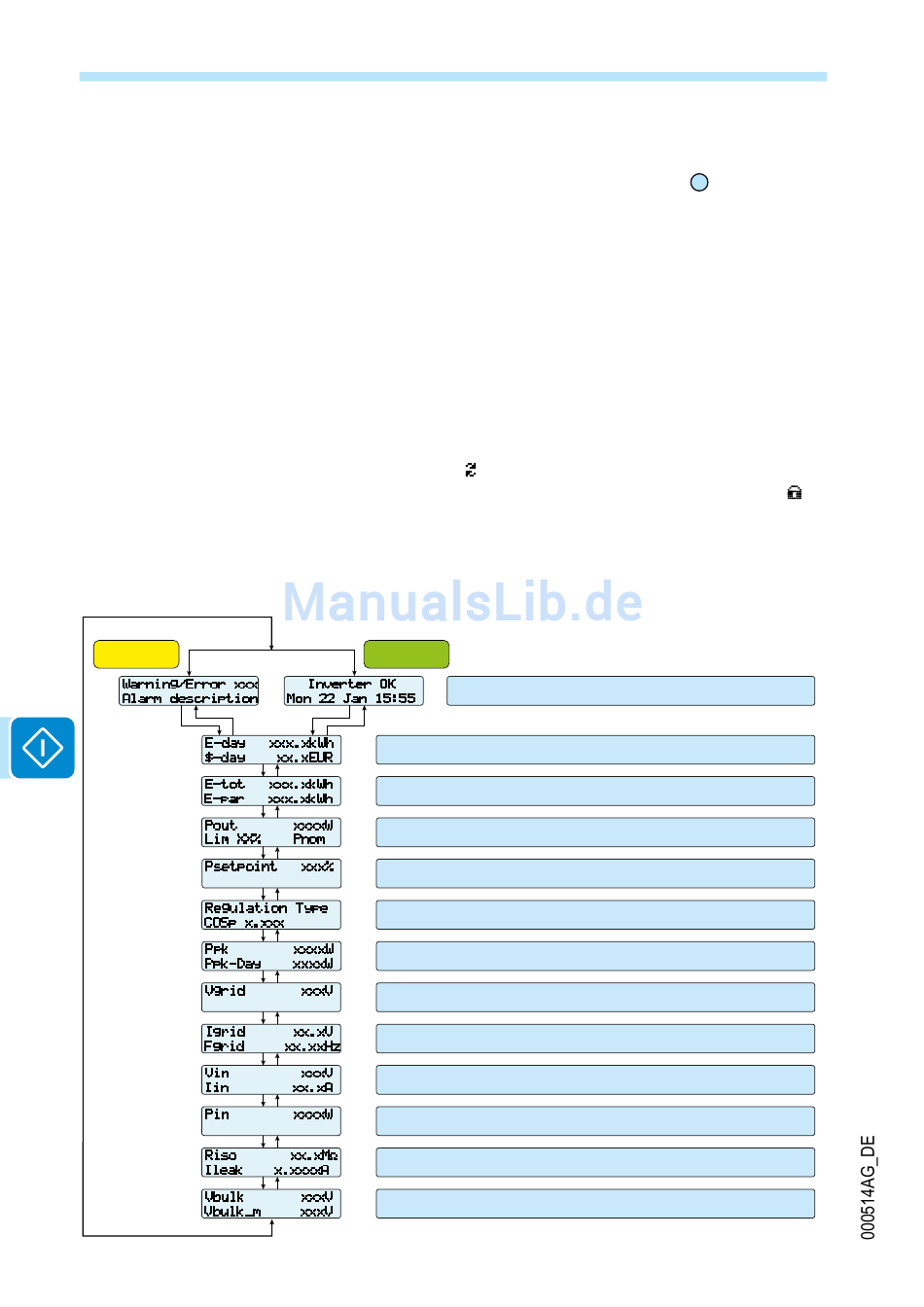

Nachfolgend werden die einzelnen Anzeigen dargestellt und die über-
wachten Parameter beschrieben.
Keine
Störungen/Warnungen
Inverter OK
Mon 22 Jan 15:55
DOWN
UP
xxx.xkWh
E-day: heute erzeugte Energie
xx.xEUR
$-day : heute erzielte Einsparungen/Umsätze
UP
E-tot: seit der Inbetriebnahme des Wechselrichters erzeugte Energie
xxx.xkWh
E-par: seit der letzten Rücksetzung erzeugte Energie
xxx.xkWh
UP
xxxxW
Pout: aktuelle Ausgangsleistung
Pnom
Lim XX%: für die Nennausgangsleistung geltende Begrenzung
UP
Psetpoint: voreingestellter Wert für die maximale Nennausgangsleistung
xxx%
UP
Regulation Type: Modus zur Regelung der aktuell eingestellten Blindleistung
COSp: Für die Einspeisung von Blindleistung eingestellte Phasendifferenz
UP
Ppk: Maximale Ausgangsleistungsspitze seit Inbetriebnahme des Wechselrichters
xxxxW
Ppk-Day: bisherige maximale Ausgangsleistung des aktuellen Tages
xxxxW
UP
xxxV
Vgrid: Messung der Ausgangsspannung
UP
Igrid: Messung des Ausgangsstroms
xx.xV
Fgrid: Messung der Netzfrequenz
xx.xxHz
UP
Vin: Eingangsspannung
xxxV
Iin: Eingangsstrom
xx.xA
UP
xxxxW
Pin: aktuelle Eingangsleistung
UP
xx.xM©
Riso: Isolationswiderstand auf der DC-Eingangsseite (PV-Generator)
Ileak: Fehlerstrom auf der DC-Eingangsseite (PV-Generator)
x.xxxxA
UP
Vbulk: interne Spannung an den Bulk-Kondensatorklemmen (Booster-Schaltung)
xxxV
Vbulk_m: interne Spannung am Mittelpunkt des Bulk-Kondensators (Booster-Schaltung)
xxxV
