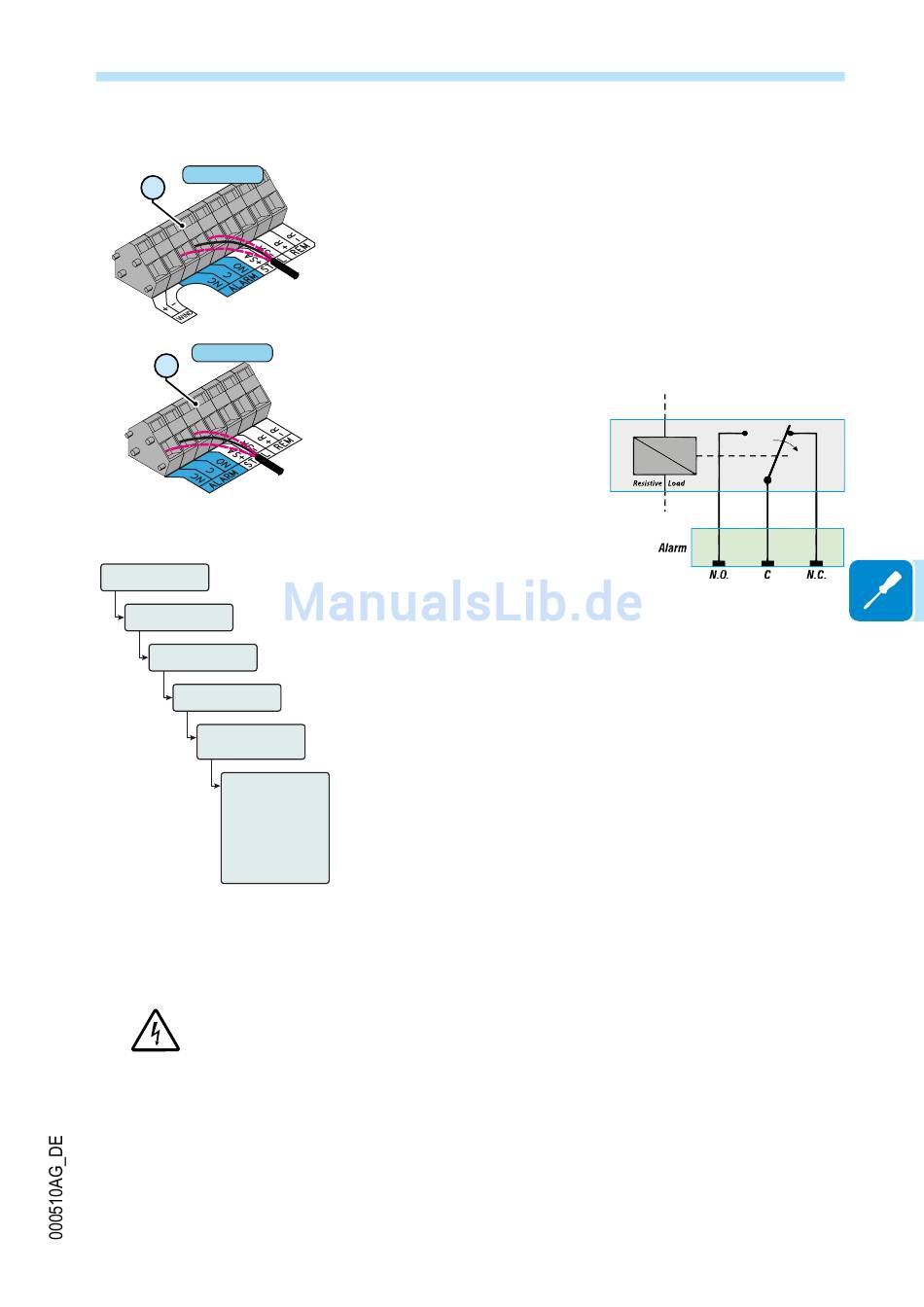

onfigurierbarer Relaisanschluss (ALARM)
UNO-2.0/3.0
13
UNO-3.6/4.2
13
Inverter
Settings
Password
0000
Alarms
>Set alarm type
Alarm config
GoGo config
Set alarm type
Production/
Alarm/
Alarm Conf./
Crepuscolar/
Alarm Latch/
Al. Conf. Latch/
Al. Conf. Ext./
GoGo rel(Auto)/
GoGo rel(Slave)/
Die Kontakte des konfigurierbaren Relais (ALARM) sind von den zugänglichen Kommunika-
tionsanschlüssen nicht isoliert. Es dürfen nur Spannungsquellen angeschlossen werden, deren
Spannung garantiert nicht die 24 VDC/12VAC der Schutzkleinspannung (SELV) überschreitet.
Der Wechselrichter ist mit einem Relais mit konfigurierbarer Aktivierung
ausgestattet. Es kann an einen Schließer (zwischen dem Schließer und
dem C­Kontakt) und einen Öffner (zwischen dem Öffner und dem C­Kon­
takt) angeschlossen werden.
Verschiedene Gerätetypen (Licht, Sirene usw.) können an das Relais
angeschlossen werden, vorausgesetzt sie erfüllen folgende Anforderungen:
Relaisdaten:
Maximale Spannung: 24 VDC / 12 VAC
Maximalstrom: 1 A
SELV
Dieser Kontakt kann in verschiedenen Betriebskonfigurationen verwen­
det werden, die über das betreffende Menü ausgewählt werden können.
