A
nschluss des RS485 Kommunikationskabels
14
K
onfektionieren des RS485 Kabels
Der Wechselrichter verfügt über einen RS485 Anschluss, über den er an
die Überwachungsgeräte angeschlossen werden kann. Außerdem kön
nen hierüber auch Daten mit der speziellen erweiterten Konfigurationssoft
ware gespeichert werden.
Das Kabel für die serielle Kommunikation muss am RS485 Anschluss
sich auf der Unterseite des Wechselrichters befindet, angeschlossen werden.
An dem Kabel muss ein RJ45 Stecker montiert werden und der Stecker
muss in dem (mitgelieferten) Gehäuse untergebracht werden, damit die
Schutzart des Wechselrichters erhalten bleibt.
Das RS485 Kabel muss an dem mitgelieferten Stecker montiert werden,
der für den Anschluss an den Wechselrichter vorgesehen ist.

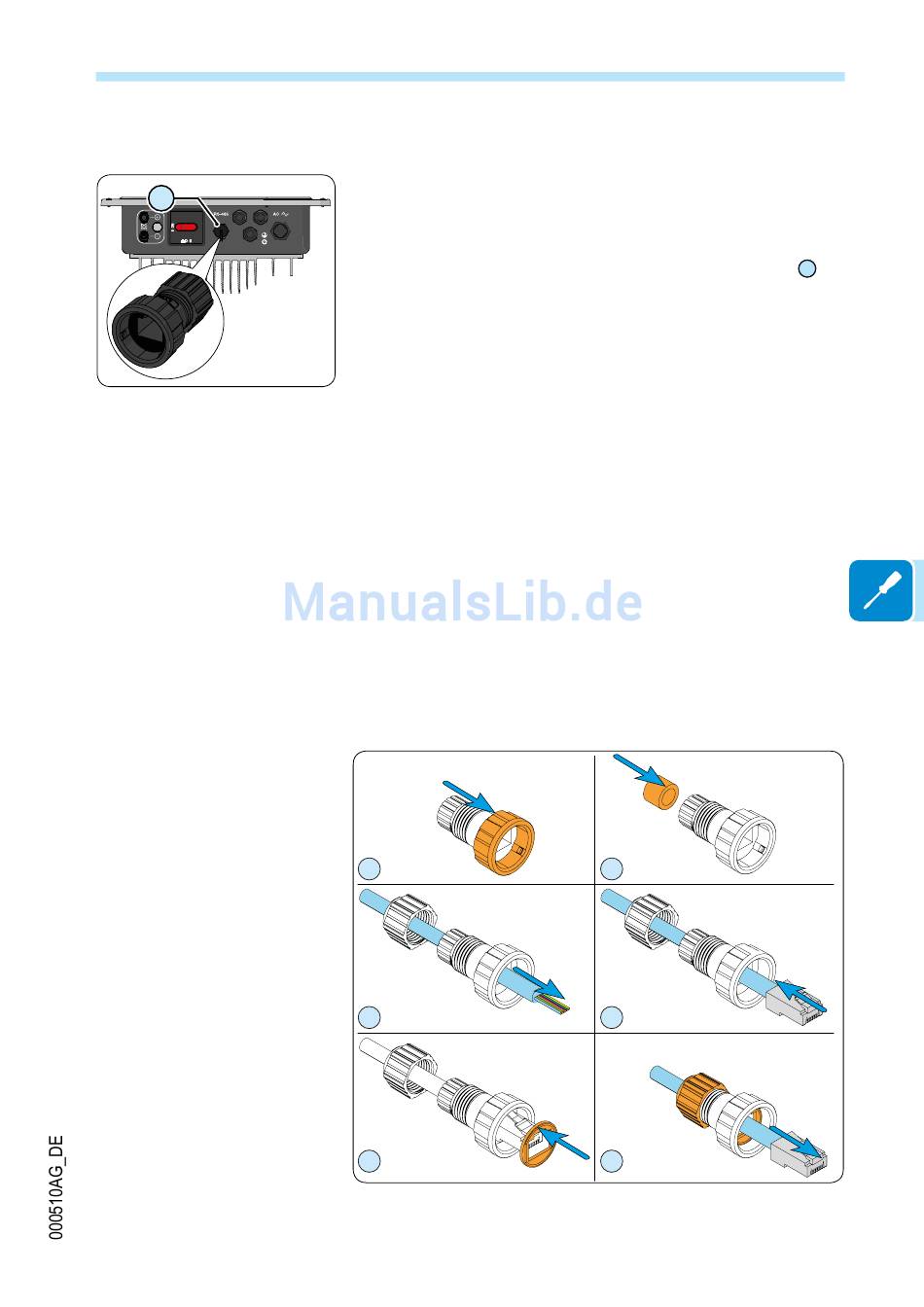

1. Schrauben Sie die Überwurfmutter auf das Steckergehäuse.
2. Stecken Sie die Dichtung in das Steckergehäuse.
3. Schieben Sie das Kabel durch die Überwurfmutter und das Stecker
gehäuse.
4. Montieren Sie den RJ45 Stecker an dem Kabel und ziehen Sie es in
das Steckergehäuse hinein, bis es gut sitzt.
5. Schieben Sie die Dichtung auf den RJ45 Stecker auf, bis sie fest am
Steckergehäuse sitzt.
6. Ziehen Sie das Kabel aus dem Steckergehäuse gerade soweit heraus,
dass der Stecker in die Buchse am Wechselrichter gesteckt werden kann.
1
3
5
Nachdem das Kabel konfektioniert ist, kann es an den Wechselrichter
angeschlossen werden.
- 61 -
5 - Installation
2
4
6
