5 - Installation
M
ontage des externen Schutzerdekabels
Zusätzlich zu dem zuvor an den AC-Ausgangsstecker angeschlossenen
Schutzleiter muss ein zweites Schutzerdekabel installiert werden, das
am Metallgehäuse des Wechselrichters angeschlossen wird.
Das zu verwendende Kabel muss aus Kupfer sein und einen Mindest-
querschnitt von mindestens dem Phasenkabel aufweisen, der Mindest-
querschnitt muss 4 mm² betragen.
Befolgen Sie bei der Montage eines zweiten Schutzerdekabels folgende
Anweisungen:
• Suchen Sie aus dem mitgelieferten Material die M5 Schraube, die beiden
Unterlegscheiben mit Sperrverzahnung und den Kabelschuh heraus.
• Befestigen Sie den Kabelschuh am Schutzerdekabel.
Der Kabelschuh ist für einen Querschnitt von 4 bis 6 mm
geeignet.
2

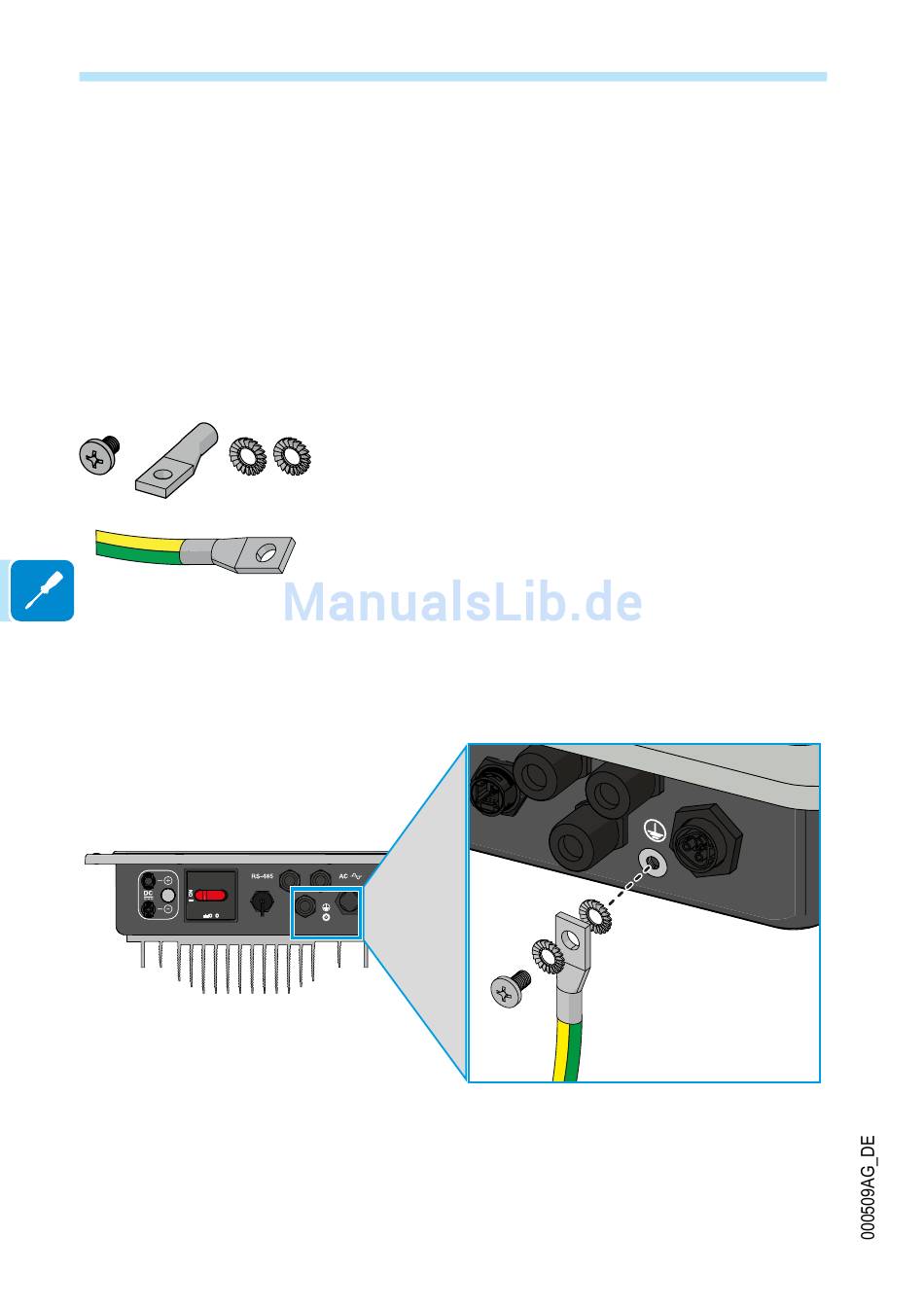

• Befestigen Sie den Kabelschuh mit der Schraube und den beiden Un-
terlegscheiben, befolgen Sie hierbei den nachstehend dargestellten Ab-
lauf und ziehen Sie sie mit einem Anzugsmoment von 4,1 Nm fest.
Der Anschlusspunkt befindet sich auf der Unterseite des Wechselrichters.
- 60 -
