Diese Kennlinie kann mit der
Software Aurora Manager LITE
geändert werden.
Diese Kennlinie kann mit der
Software Aurora Manager LITE
geändert werden.
7. Reactive Power
In diesem Abschnitt des Menüs kann die Blindleistungseinspeisung in
das Netz verwaltet werden. Hierfür gibt es fünf Möglichkeiten:
• Keine Regelung: keine Blindleistungsregelung. Drücken Sie ENTER,
um diesen Modus zu aktivieren, und dann ENTER, um die Einstellung zu
bestätigen
• Cos-phi fixed: Einstellung des CosPhi auf einen festen Wert. Drücken
Sie ENTER, um diesen Modus zu aktivieren, und stellen Sie dann den
Cos-Phi-Wert auf über- (OvEx) oder untererregt (UnEx) zwischen 1,000
und 0,8000 und drücken Sie dann ENTER
• Q steady: Einstellung der Blindleistung auf einen festen Wert. Um diesen
Modus zu aktivieren, wählen Sie Enable und dann OK (mit den Pfeiltasten).
Nach der Aktivierung wird Set value angezeigt und der Blindleistungs-
wert (entweder über- oder untererregt, von 1,000 bis 0,001) kann einge-
stellt werden.
• Cos-phi = f(P): CosPhi in Abhängigkeit der von dem Wechselrichter
gelieferten Wirkleistung. Um diesen Modus zu aktivieren, wählen Sie
Enable und dann OK (mit den Pfeiltasten). Nach der Aktivierung wird
Load std curve angezeigt, und Sie können die folgende Regelungs-
kennlinie einstellen:

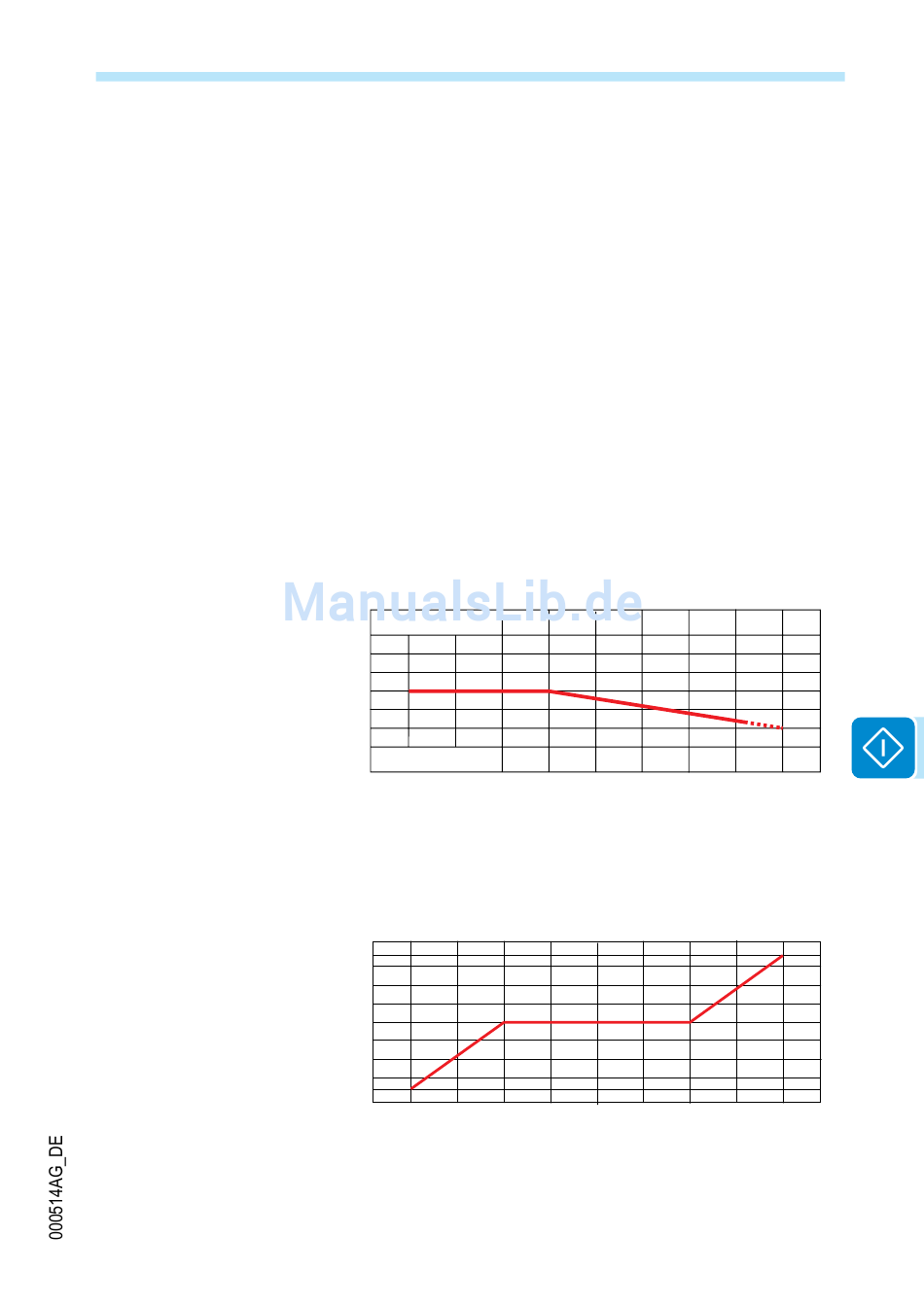

Cos-phi (Over excited)
0.85
0.9
0.95
1
0.95
0.9
0.85
Cos-phi (Under excited)
0.20 .3 0.4
• Q = f(U): Blindleistung in Abhängigkeit der durch den Wechselrichter
gemessenen Netzspannung. Um diesen Modus zu aktivieren, wählen
Sie Enable und dann OK (mit den Pfeiltasten). Nach der Aktivierung wird
Load std curve angezeigt, und Sie können die folgende Regelungs-
kennlinie einstellen:
Q/Pn
0.36
0.3
0.2
0.1
0
-0.1
-0.2
-0.3
-0.36
220
210
8. Autotest
Dieser Menüabschnitt wird nur für den italienischen Netzstandard benötigt.
Siehe hierzu den entsprechenden Abschnitt in diesem Handbuch.
- 91 -
0.50 0.6 .7
0.8
240
230
7 - Betrieb
P/Pn
1
0.9
Vout
250
