M
ontage des RS485 Kabels:
Das Kabel für die serielle RS485 Kommunikation muss an die RS485
Buchse
geschlossen werden:

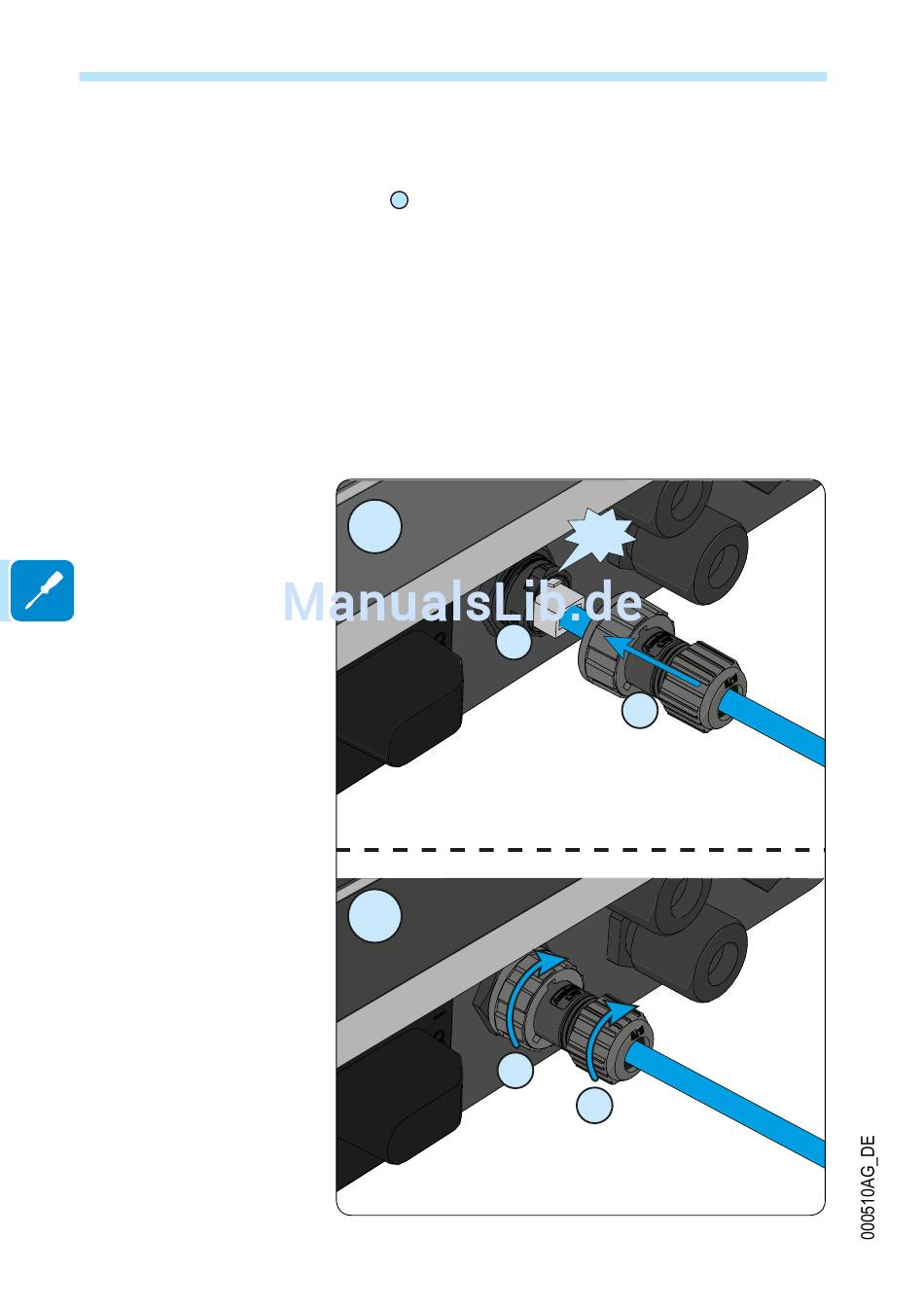

1a. Stecken Sie das Kabel in die RS485 Buchse am Wechselrichter.
1b. Schieben Sie das Steckergehäuse auf die RS485 Buchse am Wechsel
richter auf, sodass es fest sitzt. Die korrekte Positionierung wird durch
Referenzpunkte erleichtert.
2a. Drehen Sie die Überwurfmutter fest und überprüfen Sie die korrekte
Montage.
2b. Ziehen Sie die Überwurfmutter mit einem Anzugsmoment von 0,6-
0,8 Nm fest.
1
2
, die sich auf der Unterseite des Wechselrichters befindet, an
14
1a
2a
- 62 -
5 - Installation
Click
1b
0.6÷0.8Nm
2b
