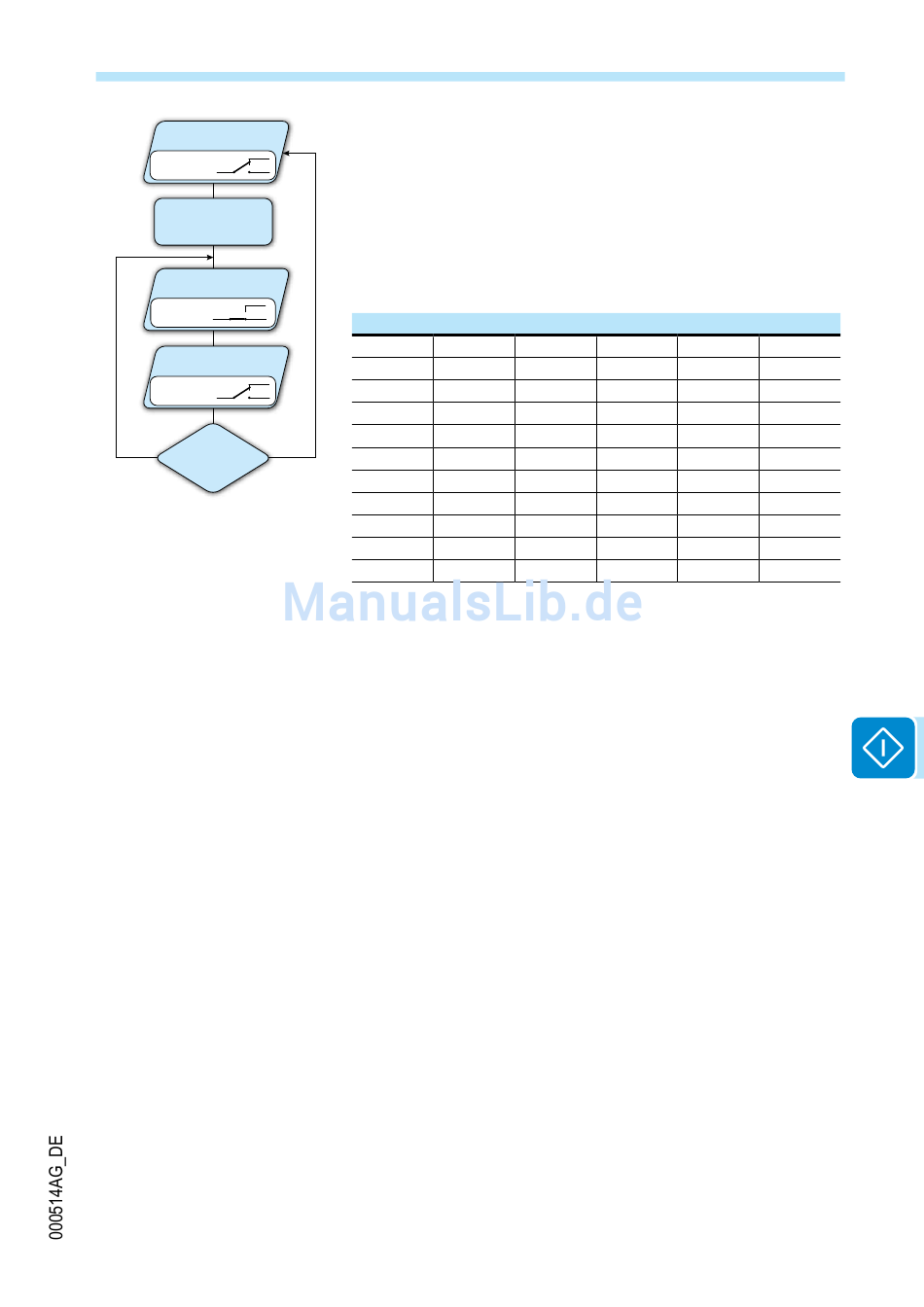

INVERTER RUN
N.C.
Relay State: Idle
N.O.
SELECTED
ERROR/WARNING
OCCURENCY
ERROR MESSAGE
t=15s
N.C.
Relay State: Switched
N.O.
GRID RECONNECTION
t=based on Country Standard
N.C.
Relay State: Idle
N.O.
ERROR/WARNING
Yes
No
STILL
PRESENT
Für den konfigurierbaren Relaisbetriebsmodus "Alarm Conf." gilt Folgendes:
Wenn die Alarmbedingung weiterhin ansteht, schaltet der Alarmkontakt zyklisch zwischen
Ruhe- und Aktivierung hin und her.
Wenn W002 gemeldet wird (Input UV – Eingangsspannung unter dem Grenzwert), schaltet
der Alarmkontakt nach dem Verschwinden des Alarmsignals automatisch zurück. Das be-
deutet, dass bei reduzierter Eingangsspannung (Anzeige "Waiting Sun") der Alarmkontakt in
der Ruheposition bleibt.
Wenn W003, W004, W005, W006, W007 anstehen, setzt sich der Alarmkontakt, wenn das
Alarmsignal nicht mehr ansteht, automatisch zurück. Das bedeutet, dass bei fehlender Netz-
spannung (Anzeige "Missing Grid") der Alarmkontakt in der Ruheposition bleibt.
• Konfigurierbarer Alarm einschl. Quittierung (Anzeigetext "Alarm
(Conf.")
Das Relais wird aktiviert (Status: geschaltet), wenn eine Störung (Code
Exxx) oder eine Warnung (Code Wxxx) aus der Liste in dem Untermenü
Alarm Config ansteht. Wenn das Alarmsignal nicht mehr ansteht, d. h.
bevor der Wechselrichter das Netz nach dem Alarm prüft, geht der Kontakt
wieder in die Ruheposition zurück. Der Grund ist, dass Netzsteuerungs-
status kein Alarmstatus ist, sondern ein Status des normalen Betriebs.
Einstellbare Alarme, bei denen das Relais aktiviert wird
E001
E002
E007
E009
E014
E015
E020
E021
E026
E027
E032
E033
E046
E050
E057
E058
E089
W001
W006
W007
W047
W048
- 93 -
E003
E004
E005
E010
E011
E012
E016
E017
E018
E022
E023
E024
E028
E029
E030
E034
E035
E036
E053
E054
E055
E077
E078
E081
W002
W003
W004
W009
W011
W015
W051
W058
W059
7 - Betrieb
E006
E013
E019
E025
E031
E037
E056
E084
W005
W046
