5 - Installation
4. AMPHENOL H4 Steckverbinder

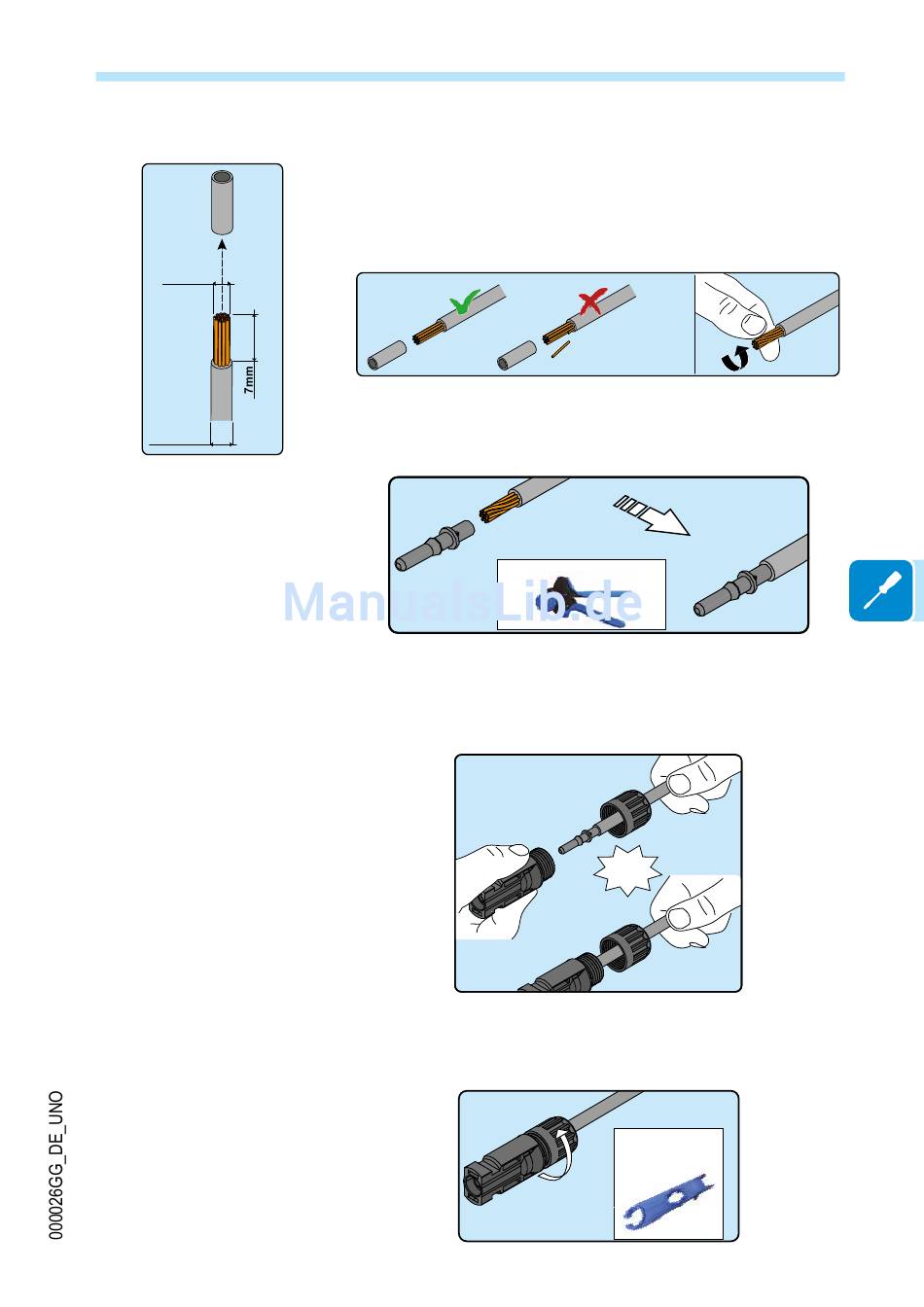

Die Amphenol H4 Anschlüsse müssen mit einem geeigneten Werkzeug
gecrimpt werden.
- Isolieren Sie das Kabel, an dem Sie den Anschluss anbringen möchten,
ab (nach dem Sie geprüft haben, dass es zu dem Anschluss passt).
2
4...6mm
- Pressen Sie das Anschlussstück mit einer geeigneten Zange auf den
Leiter.
7.6...9.3mm
Amphenol H4TC0002
- Führen Sie das Kabel mit dem Anschlussstück so weit in den Anschluss
ein, bis es einrastet und Sie ein Klicken hören, das anzeigt, dass das
Anschlussstück im Anschluss verriegelt ist.
Click
- Ziehen Sie die Überwurfmutter mit dem entsprechenden Werkzeug
fest, um den Arbeitsschritt abzuschließen.
Amphenol
H4TW0001
2.6÷2.9 Nm
