Vin > Vstart
N.C.
Relay State: Switched
N.O.
Vin < Vstart
N.C.
Relay State: Idle
N.O.
GRID RECONNECTION
t=based on Country Standard
N.C.
Relay State: Idle
N.O.
Vin
Yes
No
IS STILL LESS THAN
Vstart
INVERTER RUN
N.C.
Relay State: Idle
N.O.
ERROR OCCURENCY
ERROR MESSAGE
t=15s
N.C.
Relay State: Switched
N.O.
GRID RECONNECTION
t=based on Country Standard
N.C.
Relay State: Switched
N.O.
ERROR
Yes
No
STILL
PRESENT

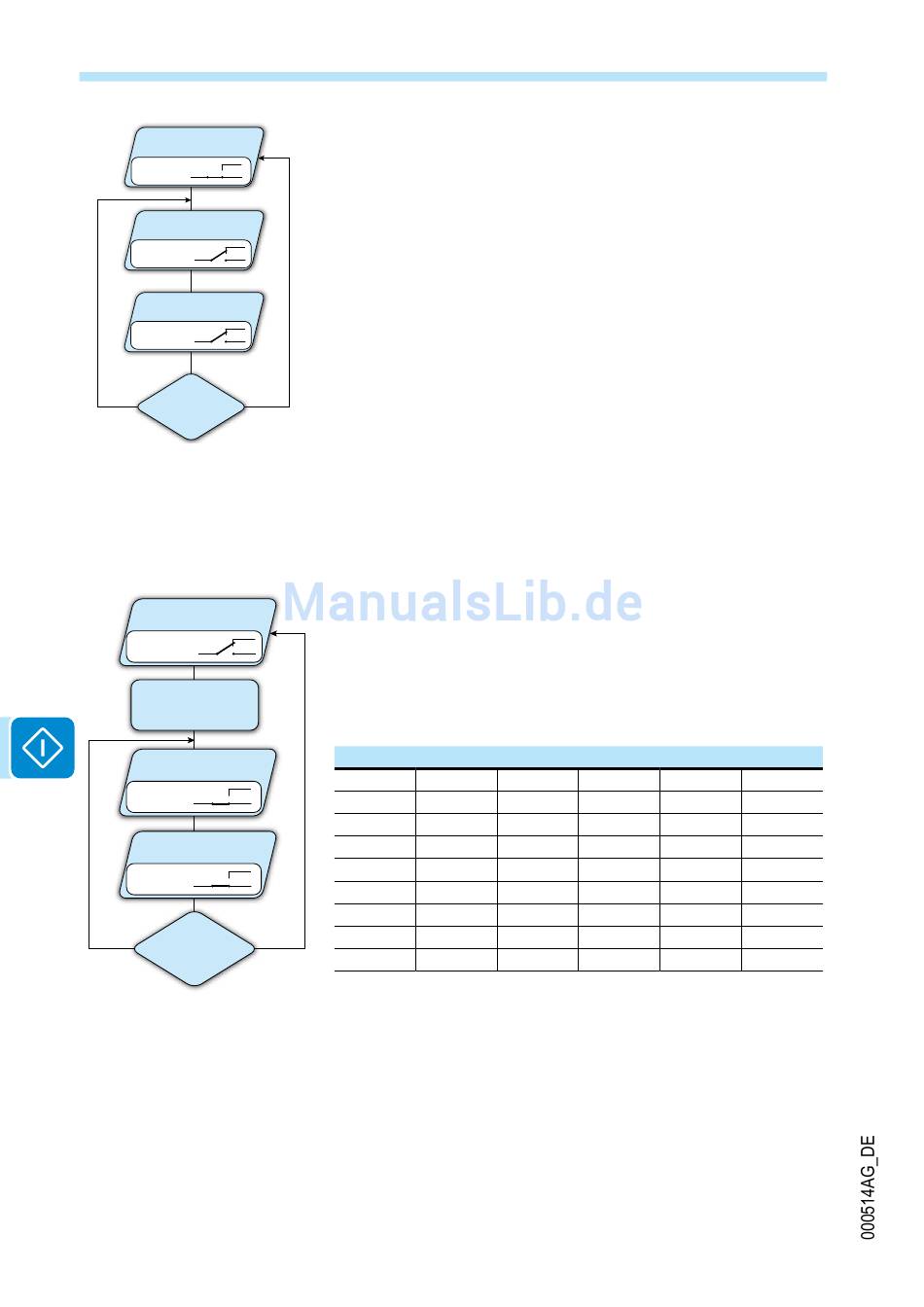

• Dämmerung (Anzeigetext "Crepuscolar")
Das Relais wird aktiviert (Status: geschaltet), sobald die Wechselrichter-
Eingangsspannung die eingestellte Aktivierungsspannung übersteigt.
Bei den Modellen UNO-2.0/3.0-TL-OUTD befindet sich das Relais in der
Ruheposition, wenn die Eingangsspannung unter 70 % der Aktivierungs-
spannung fällt.
Bei den einstufigen Modellen UNO-3.6/4.2-TL-OUTD kehrt das Relais in
die Ruheposition zurück, wenn die Eingangsspannung unter die Aktivie-
rungsspannung fällt (siehe Abschnitt "Vstart" Aktivierungsspannung).
Dieser Modus ist nützlich zum Abschalten von evtl. nachgeschalteten
Transformatoren, die während der Nacht unnötig Strom verbrauchen
würden.
• Alarmverriegelung (Anzeigetext "Alarm Latch")
Das Relais ist aktiviert (Status: geschaltet), wenn eine Störung (Code
Exxx) oder eine Warnung (Code Wxxx) ansteht (siehe folgende Tabelle).
Erst wenn der Wechselrichter wieder in den normalen Betriebsstatus zu-
rückkehrt und sich mit dem Netz verbindet, geht der Kontakt in die Aus-
gangsposition zurück.
Alarmmeldungen, bei denen das Relais aktiviert wird
E001
E002
E007
E009
E014
E015
E020
E021
E026
E027
E032
E033
E046
E050
E057
E058
E089
W003
Wenn die Alarmbedingung weiterhin ansteht, bleibt das Relais aktiviert
(Status: geschaltet)
- 94 -
E003
E004
E005
E010
E011
E012
E016
E017
E018
E022
E023
E024
E028
E029
E030
E034
E035
E036
E053
E054
E055
E077
E078
E081
W004
W005
W006
7 - Betrieb
E006
E013
E019
E025
E031
E037
E056
E084
W007
