2. WEIDMÜLLER WM4 Steckverbinder
Die Weidmüller WM4 Verbinder müssen mit einem geeigneten Werk-
zeug gecrimpt werden.

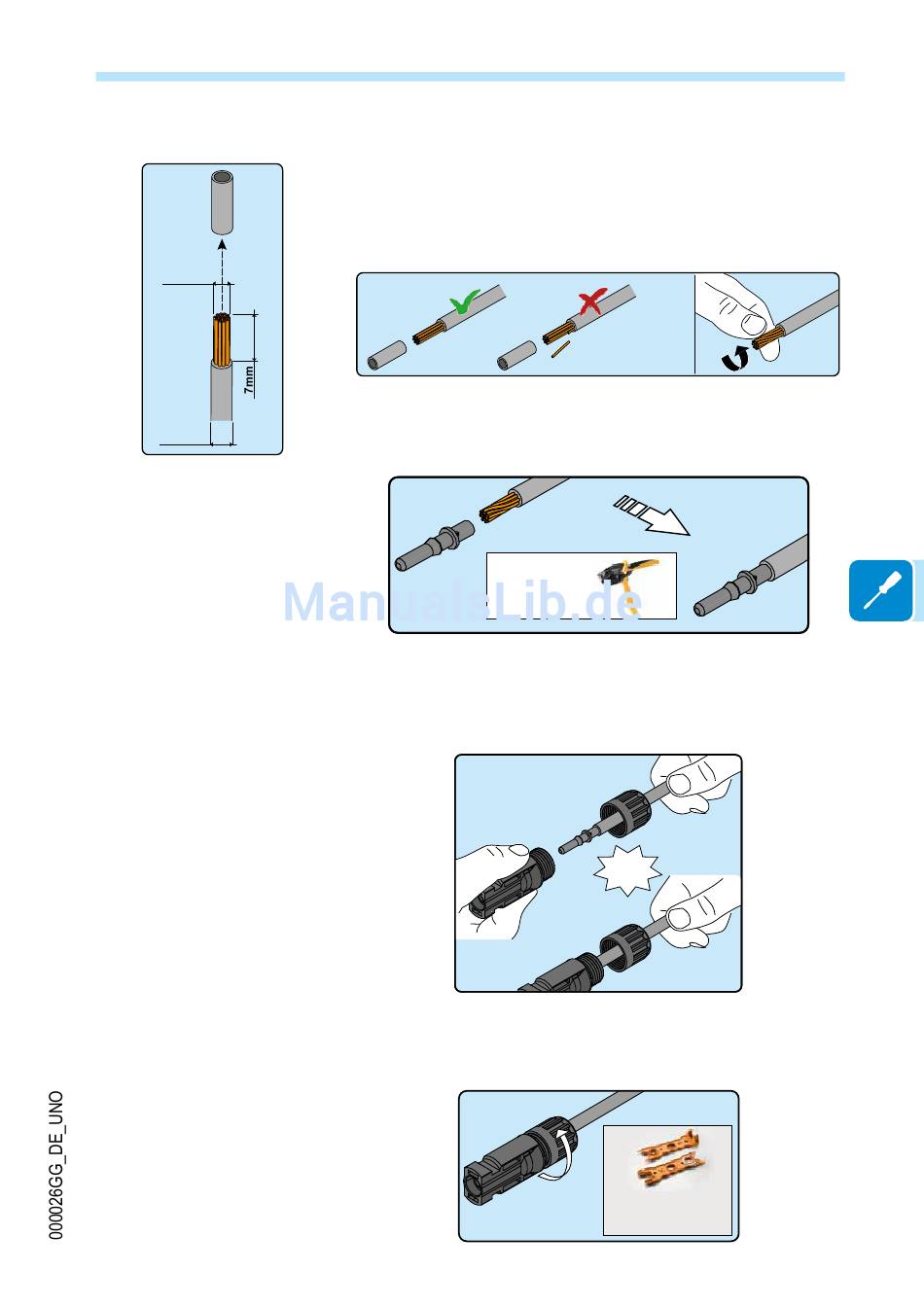

- Isolieren Sie das Kabel, an dem Sie den Stecker anbringen möchten,
ab (nachdem Sie geprüft haben, dass es zu dem Stecker passt).
- Pressen Sie das Anschlussstück mit einer geeigneten Zange auf den
Leiter.
Weidmüller
CTF PV WM4
(1222870000)
- Führen Sie das Kabel mit dem Anschlussstück so weit in den Stecker
ein, bis es einrastet und Sie ein Klicken hören. Das Anschlussstück ist
nun im Steckverbinderteil eingerastet.
- Ziehen Sie die Überwurfmutter mit dem entsprechenden Werkzeug
fest, um den Arbeitsschritt abzuschließen.
2.0÷2.5 Nm
- 53 -
5 - Installation
Click
WEIDMÜLLER
SET MULTI-TOOL PV
(1217280000)
