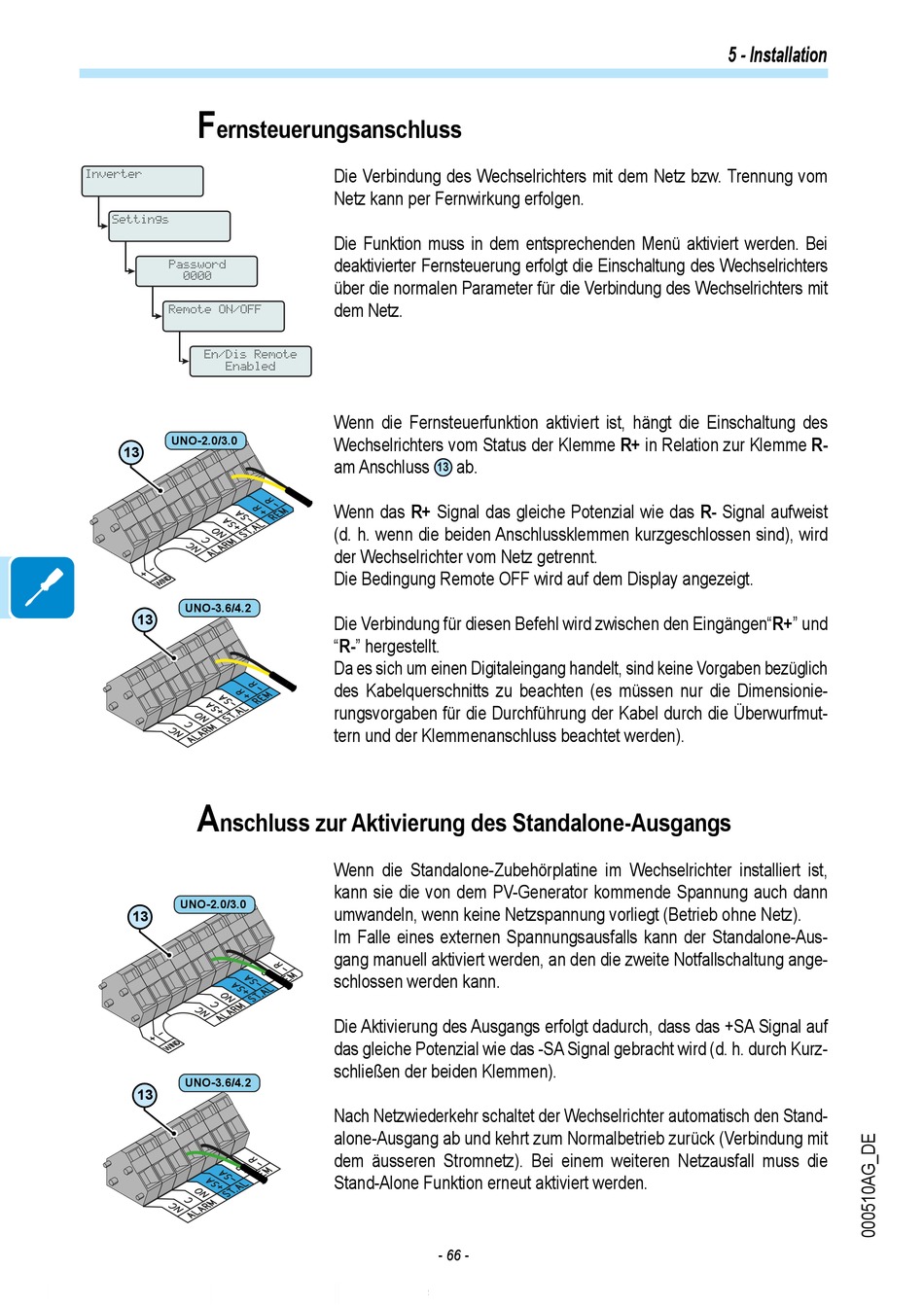

F
ernsteuerungsanschluss
Inverter
Settings
Password
0000
Remote ON/OFF
En/Dis Remote
Enabled
UNO-2.0/3.0
13
UNO-3.6/4.2
13
A
nschluss zur Aktivierung des Standalone-Ausgangs
UNO-2.0/3.0
13
UNO-3.6/4.2
13
Die Verbindung des Wechselrichters mit dem Netz bzw. Trennung vom
Netz kann per Fernwirkung erfolgen.
Die Funktion muss in dem entsprechenden Menü aktiviert werden. Bei
deaktivierter Fernsteuerung erfolgt die Einschaltung des Wechselrichters
über die normalen Parameter für die Verbindung des Wechselrichters mit
dem Netz.
Wenn die Fernsteuerfunktion aktiviert ist, hängt die Einschaltung des
Wechselrichters vom Status der Klemme R+ in Relation zur Klemme R-
am Anschluss ab.
13
Wenn das R+ Signal das gleiche Potenzial wie das R- Signal aufweist
(d. h. wenn die beiden Anschlussklemmen kurzgeschlossen sind), wird
der Wechselrichter vom Netz getrennt.
Die Bedingung Remote OFF wird auf dem Display angezeigt.
Die Verbindung für diesen Befehl wird zwischen den Eingängen"R+" und
"R-" hergestellt.
Da es sich um einen Digitaleingang handelt, sind keine Vorgaben bezüglich
des Kabelquerschnitts zu beachten (es müssen nur die Dimensionie­
rungsvorgaben für die Durchführung der Kabel durch die Überwurfmut­
tern und der Klemmenanschluss beachtet werden).
Wenn die Standalone­Zubehörplatine im Wechselrichter installiert ist,
kann sie die von dem PV­Generator kommende Spannung auch dann
umwandeln, wenn keine Netzspannung vorliegt (Betrieb ohne Netz).
Im Falle eines externen Spannungsausfalls kann der Standalone­Aus­
gang manuell aktiviert werden, an den die zweite Notfallschaltung ange­
schlossen werden kann.
Die Aktivierung des Ausgangs erfolgt dadurch, dass das +SA Signal auf
das gleiche Potenzial wie das ­SA Signal gebracht wird (d. h. durch Kurz­
schließen der beiden Klemmen).
Nach Netzwiederkehr schaltet der Wechselrichter automatisch den Stand­
alone­Ausgang ab und kehrt zum Normalbetrieb zurück (Verbindung mit
dem äusseren Stromnetz). Bei einem weiteren Netzausfall muss die
Stand­Alone Funktion erneut aktiviert werden.
