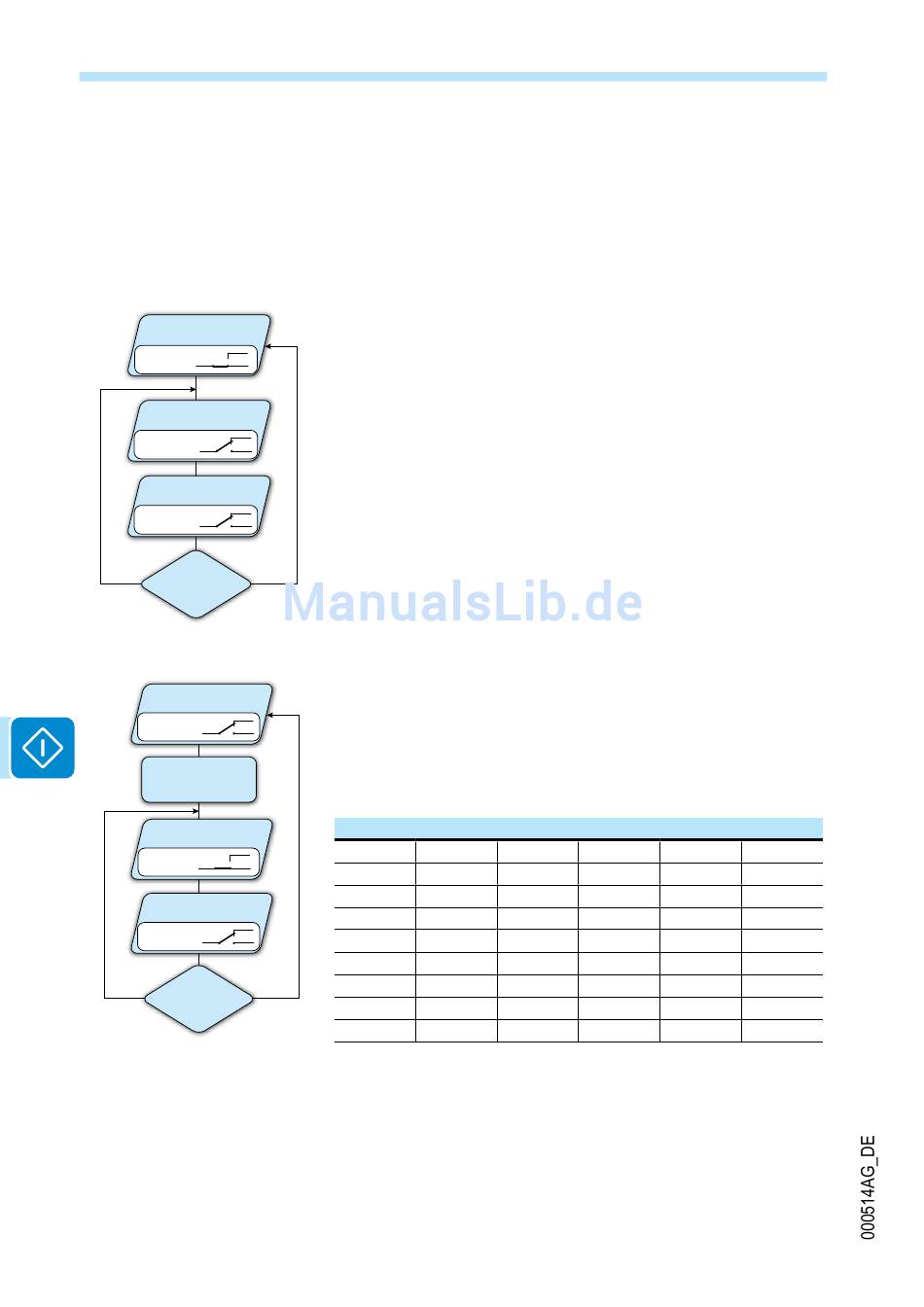

INVERTER RUN
- PRODUCTION -
N.C.
Relay State: Switched
N.O.
GRID DISCONNECTION
- NO PRODUCTION -
N.C.
Relay State: Idle
N.O.
GRID RECONNECTION
t=based on Country Standard
N.C.
Relay State: Idle
N.O.
DISCONNECTION
Yes
No
CAUSE IS STILL
PRESENT
INVERTER RUN
N.C.
Relay State: Idle
N.O.
ERROR OCCURENCY
ERROR MESSAGE
t=15s
N.C.
Relay State: Switched
N.O.
GRID RECONNECTION
t=based on Country Standard
N.C.
Relay State: Idle
N.O.
ERROR
Yes
No
STILL
PRESENT
Wenn W003, W004, W005, W006, W007 anstehen, setzt sich der Alarmkontakt, wenn das
Alarmsignal nicht mehr ansteht, automatisch zurück. Das bedeutet, dass bei fehlender Netz-
spannung (Anzeige "Missing Grid") der Alarmkontakt in der Ruheposition bleibt.
9. Alarm
Hier kann der Aktivierungsstatus eines Relais eingestellt werden (entweder
als Schließer – N.O. – oder als Öffner – N.C.) und können individuelle
Alarmbedingungen konfiguriert werden.
Dieser Kontakt kann zu folgenden Zwecken verwendet werden: Aktivieren
einer Sirene oder eines optischen Alarms, Ansteuerung der Trenneinrich-
tung eines externen Transformators oder Ansteuerung eines externen
Geräts.
Das Relais kann auf 9 verschiedene Weisen geschaltet werden. Die Ein-
stellung erfolgt in dem Untermenü Set Alarm Type. (Für "Alarm Conf.",
"Al. Conf. Latch", "Al. Conf. Ext.", "GoGo Rel(Auto)" und "GoGo Rel(Slave)"
können über das Untermenü Alarm Config und GoGo Config individu-
elle Alarmbedingungen konfiguriert werden):
• Produktion (Anzeigetext "Production")
Das Relais ist aktiviert (Status: geschaltet), wenn sich der Wechselrichter
mit dem Netz verbindet; sobald der Wechselrichter vom Netz getrennt
wird (egal aus welchem Grund), geht das Relais in die Ruheposition.
• Alarm einschl. Quittierung nach Meldung eines Alarms (Anzeige-
text "Alarm"):
Das Relais wird aktiviert (Status: geschaltet), wenn eine Störung (Code
Exxx) oder Warnung zur Bereichsüberschreitung der Parameter (War-
nung – Codes W003, W004, W005, W006, W007) für den Wechselrichter
ansteht. Wenn das Alarmsignal nicht mehr ansteht, wird auch der Alarm
zurückgesetzt, d. h. bevor der Wechselrichter die Netzparameter nach
dem Alarm prüft. Der Grund ist, dass Netzsteuerungsstatus kein Alarm-
status ist, sondern ein Status des normalen Betriebs.
Alarmmeldungen, bei denen das Relais aktiviert wird
E001
E002
E007
E009
E014
E015
E020
E021
E026
E027
E032
E033
E046
E050
E057
E058
E089
W003
- 92 -
E003
E004
E005
E010
E011
E012
E016
E017
E018
E022
E023
E024
E028
E029
E030
E034
E035
E036
E053
E054
E055
E077
E078
E081
W004
W005
W006
7 - Betrieb
E006
E013
E019
E025
E031
E037
E056
E084
W007
