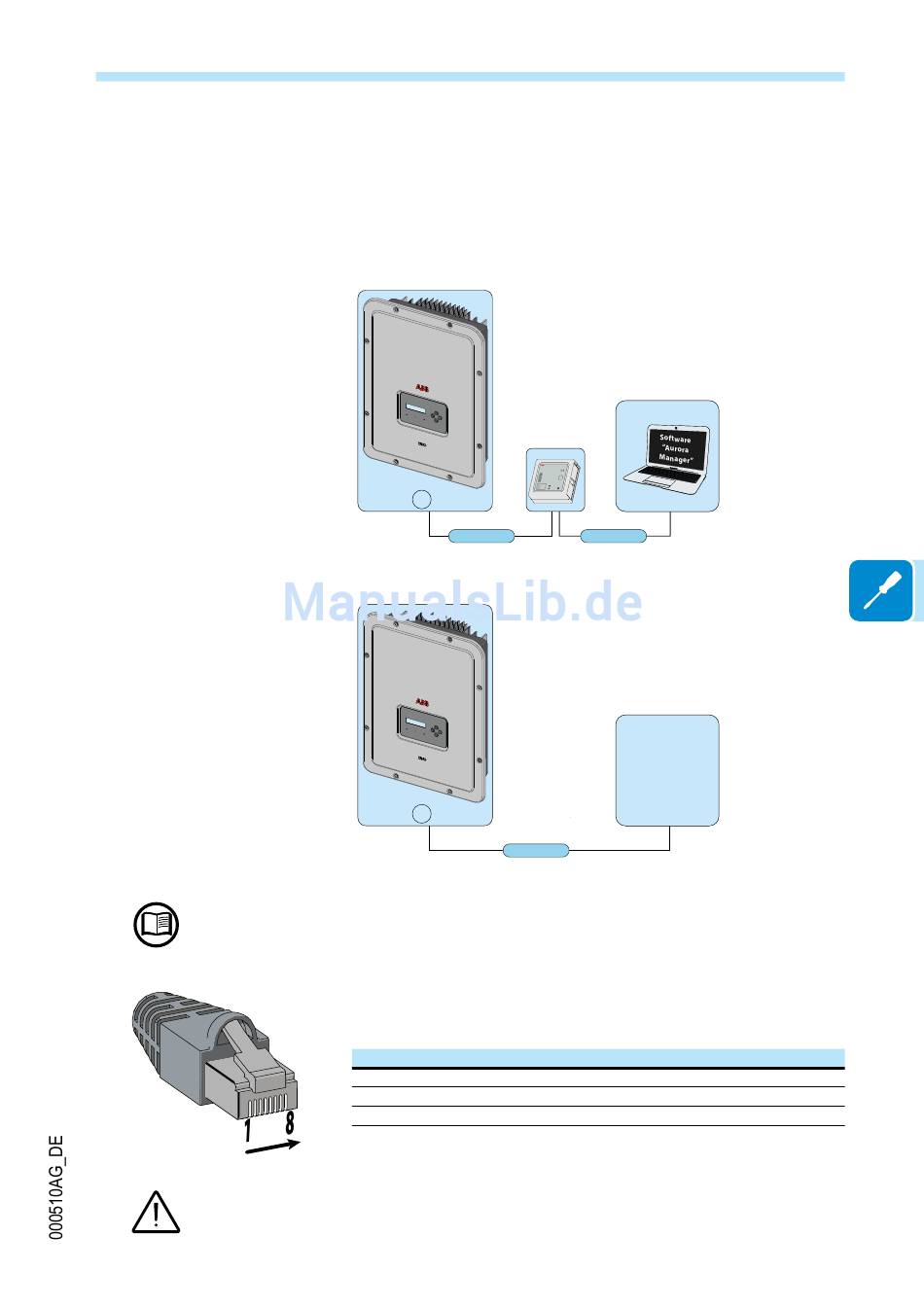

nschluss des RS485 Kabels an das Überwachungssystem
Das RS485 Kommunikationskabel kann für folgende Zwecke verwendet
werden:
1. Anschluss eines Schnittenstellenwandlers, der den Anschluss eines
Computers ermöglicht, damit über die erweiterte Konfigurationssoftware
Einstellungen am Wechselrichter vorgenommen werden können.
Jumper
2. Anschluss eines Überwachungsgeräts
Jumper
Die RS458 Kommunikationsverbindung des Wechselrichters kann für die Kommunikation mit
dem proprietären ABB-Protokoll (unter der Bezeichnung "Aurora" bekannt) oder dem öffent-
lichen Modbus-Protokoll über das Display konfiguriert werden.
In beiden Fällen muss die Pin­Belegung zum Anschluss externer Geräte
beachtet werden:
Die Pin­Belegung des RJ45 Anschlusses ist nachfolgend angegeben.
Die Gesamtlänge der Kommunikationsleitung sollte 1000 m nicht überschreiten.
Verwenden Sie wegen der durchgängigen Abschirmung des Kabels unbedingt einen Stecker
mit Metallgehäuse!
PVI-USB-RS232_485
PVI-USB-RS232_485
RS232/RS485
N.C.
TX/D+ USB
RX/D- B-Type
RTN
RS232/485 SEL.
RS232 PWR OK RESET
RS485 TX/RX
15 = ON
RS485
15 = ON
RS485
Pin-Nr.
3
5
7
1, 2, 4, 6, 8
- 63 -
5 - Installation
USB
Überwachungs­
system

Funktion

+T/R
­T/R
RTN
nicht benutzt
