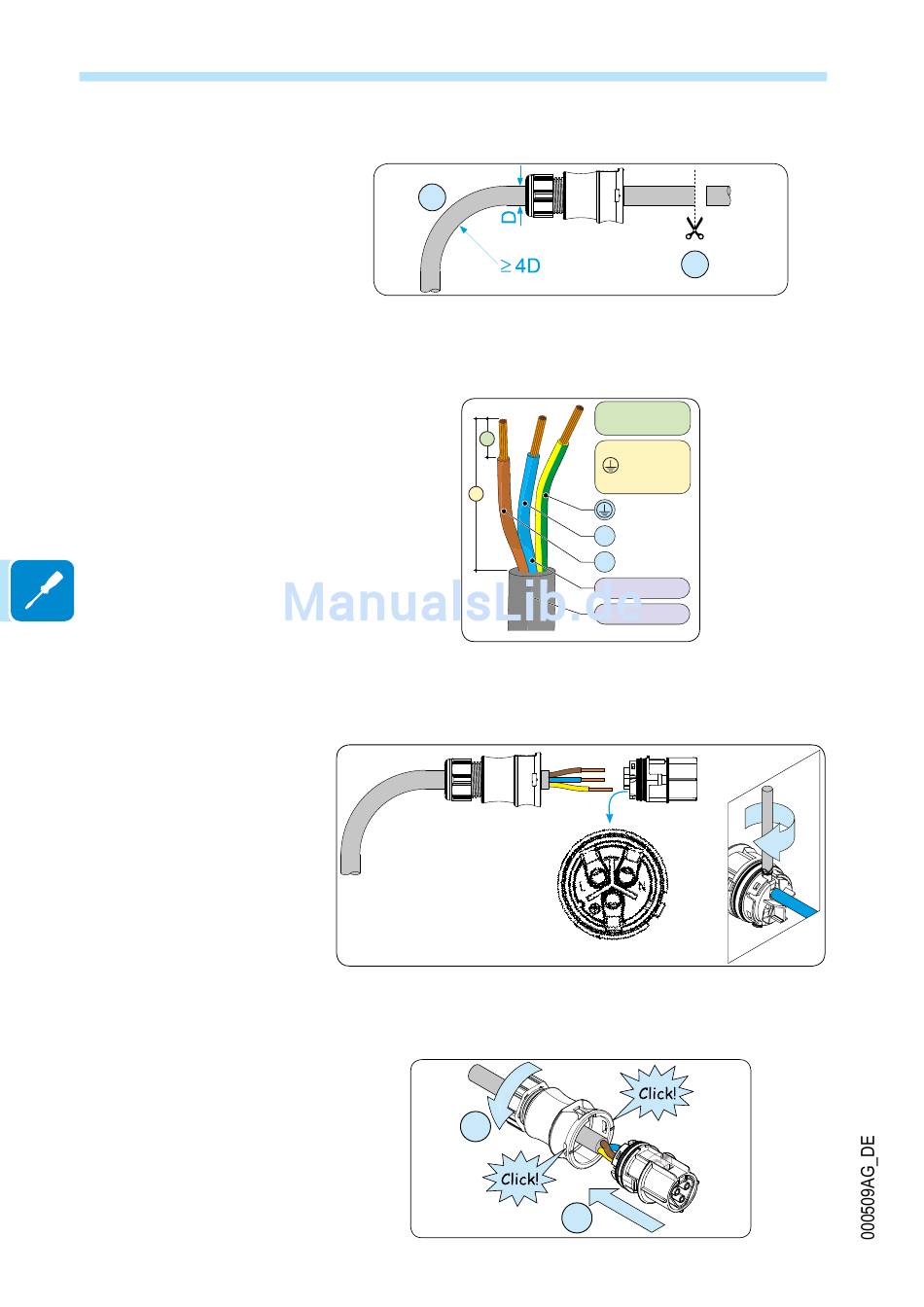

• Das Kabel durch den Stecker hindurchführen und auf die passende
Länge abschneiden.
Stellen Sie sicher, dass der Biegeradius des Kabels dem vierfachen Kabeldurchmesser ent-
spricht.
• Konfektionieren Sie das Kabel entsprechend der folgenden Angaben.
• Befestigen Sie die einzelnen Adern (Aussenleiter, Neutralleiter und
Schutzleiter) am Steckerkopf unter Berücksichtigung der Angaben an
den drei Anschlussklemmen (Anzugsmoment 0,8...1 Nm).
• Schließen Sie den Stecker und ziehen Sie die Überwurfmutter mit dem
entsprechenden Anzugsmoment (4+1 Nm) fest, um Schutzart IP65 zu
garantieren.
1
x
y
N
Ø10÷14mm
2
1
- 58 -
5 - Installation
2
x:
8 mm
y:
30mm
L,N 25 mm
L
Max 6 mm²
