Anschluss Der Steuersignale; Kabelanforderungen - ABB UNO-2.0 Produkthandbuch

5 - Installation
A
nschluss der Steuersignale
Die Steuersignale
­ Remote ON/OFF
­ Aktivierung des Standalone­Ausgangs
­ Multifunktionsrelais
­ Drehzahlmessersignal (Versionen 2.0/3.0 kW Wind)

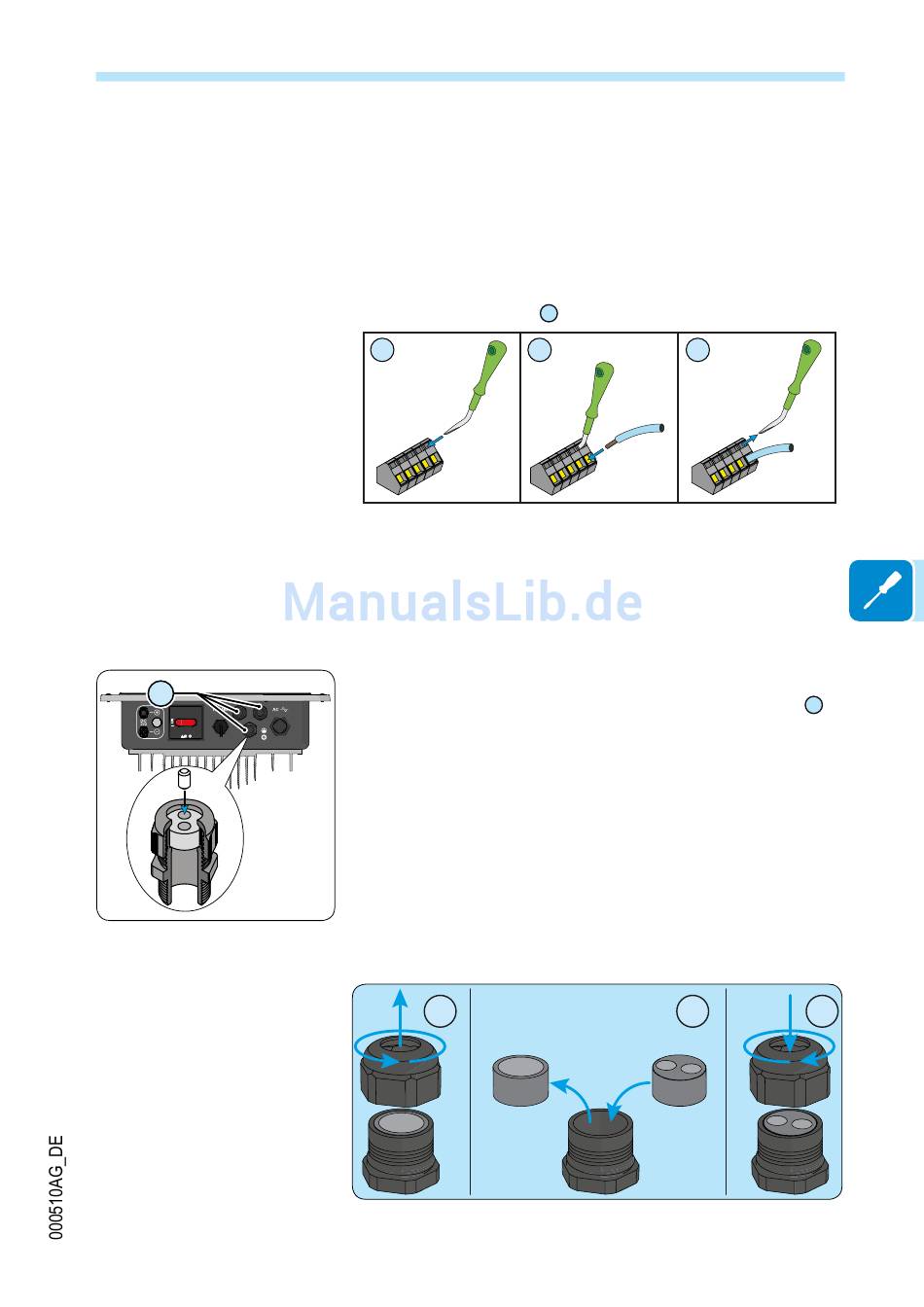

müssen mit einem Schraubendreher (siehe Abbildung) an den spezifi­
schen Signalklemmenblock im Wechselrichter angeschlossen werden:
13
a b c
a. Setzen Sie den Schraubendreher in den Schlitz ein und drücken Sie
leicht von oben nach unten. Drücken Sie den Schraubendreher so weit
hinein, bis sich die Klemme öffnet.
b. Führen Sie das Kabel in die Klemme ein.
c. Ziehen Sie den Schraubendreher wieder heraus und prüfen Sie, das
Kabel auf korrekten Sitz in der Klemme.
20
Die Steuersignalkabel müssen durch eine der drei Durchführungen für
20
Wartungskabel geführt werden.
Jede M20 Überwurfmutter kann ein Kabel mit einem Querschnitt zwischen
7 mm und 13 mm aufnehmen.

Kabelanforderungen

Außendurchmesser: von 5 bis 13 mm
Leiterquerschnitt: von 0,14 bis 1,5 mm
2
Mitgeliefert werden Dichtungen mit zwei Öffnungen, die in die Kabel­
durchführungen gesteckt werden und es so ermöglichen, zwei Kabel mit
einem Durchmesser bis 5 mm hindurch zu stecken.
A B C
- 65 -
