10.6.6
Ventileinsatz in Gehäuse einbauen

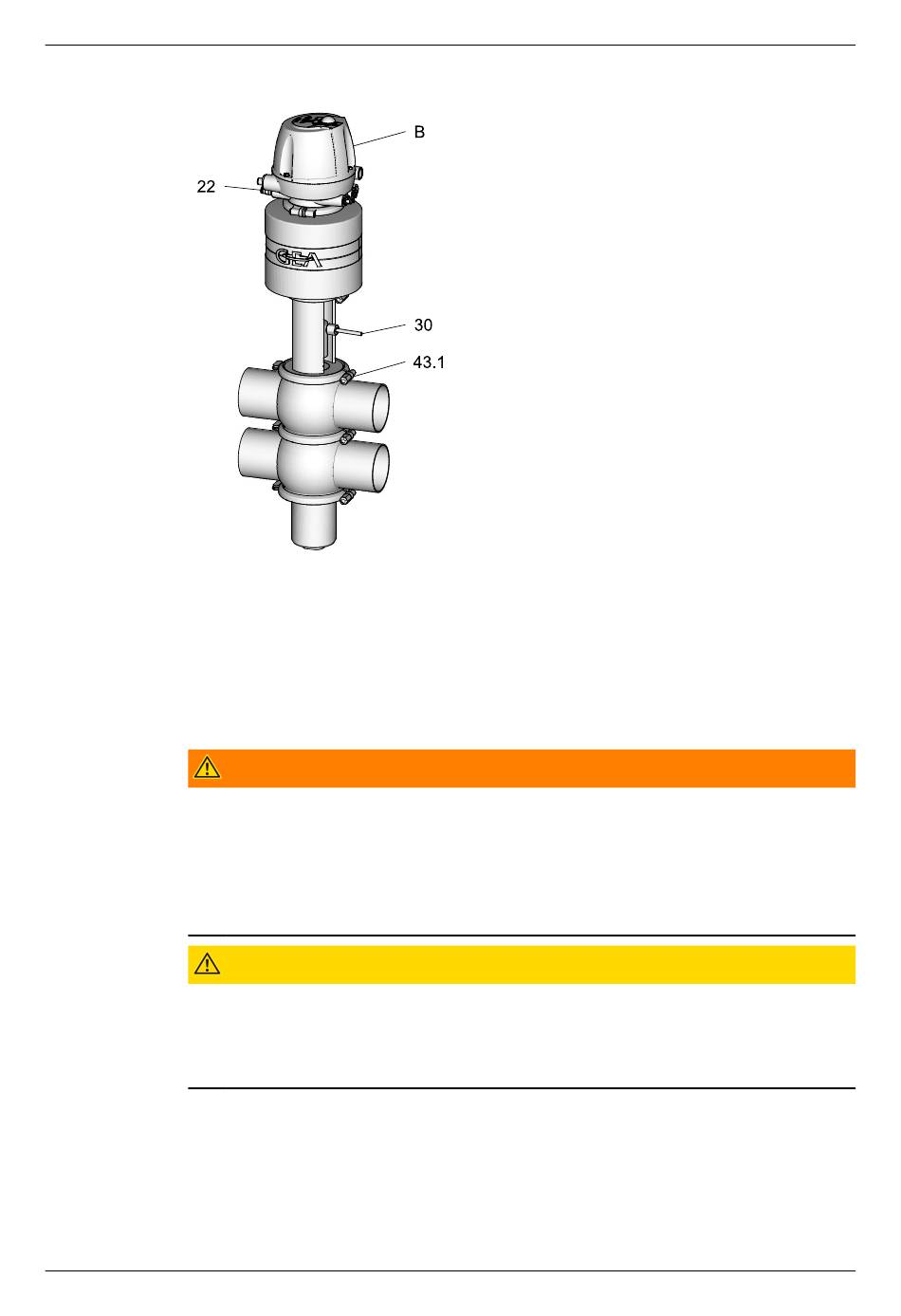

Abb.21
Voraussetzung:
•
•
Führen Sie folgende Arbeitsschritte durch:
1.
430BAL008386DE_3
19.01.2022
Kein Pilotventil darf elektrisch angesteuert sein.
Wenn erforderlich, Pilotventil mit Handhilfsbetätigung ansteuern.
Der anlagenseitige pneumatische und elektrische Anschluss kann am
Steuerkopf bleiben.
Warnung!
Federspannung im Ventil
Beim Lösen der Klemmverbindung (43.1) besteht Verletzungsgefahr, da die
freigesetzte Federvorspannung den Antrieb sprungartig anhebt.
► Vor dem Lösen der Klemmverbindung heben Sie deshalb die
Federspannung auf, in dem Sie den Antrieb mit Druckluft belüften, max. 8
bar.
Vorsicht!
Die Schaltstange ist empfindlich und vor Schlagbeanspruchung
zu schützen.
Schaden an Schaltstange.
► Schaltstange vor Schlagbeanspruchung schützen.
Ventileinsatz (15) in das Gehäuse einsetzen.
Instandhaltung
Montage
53
