Instandhaltung
Montage
Bei der Montage der Reinigungshaube müssen folgende Hinweise beachtet
werden:
a.
b.

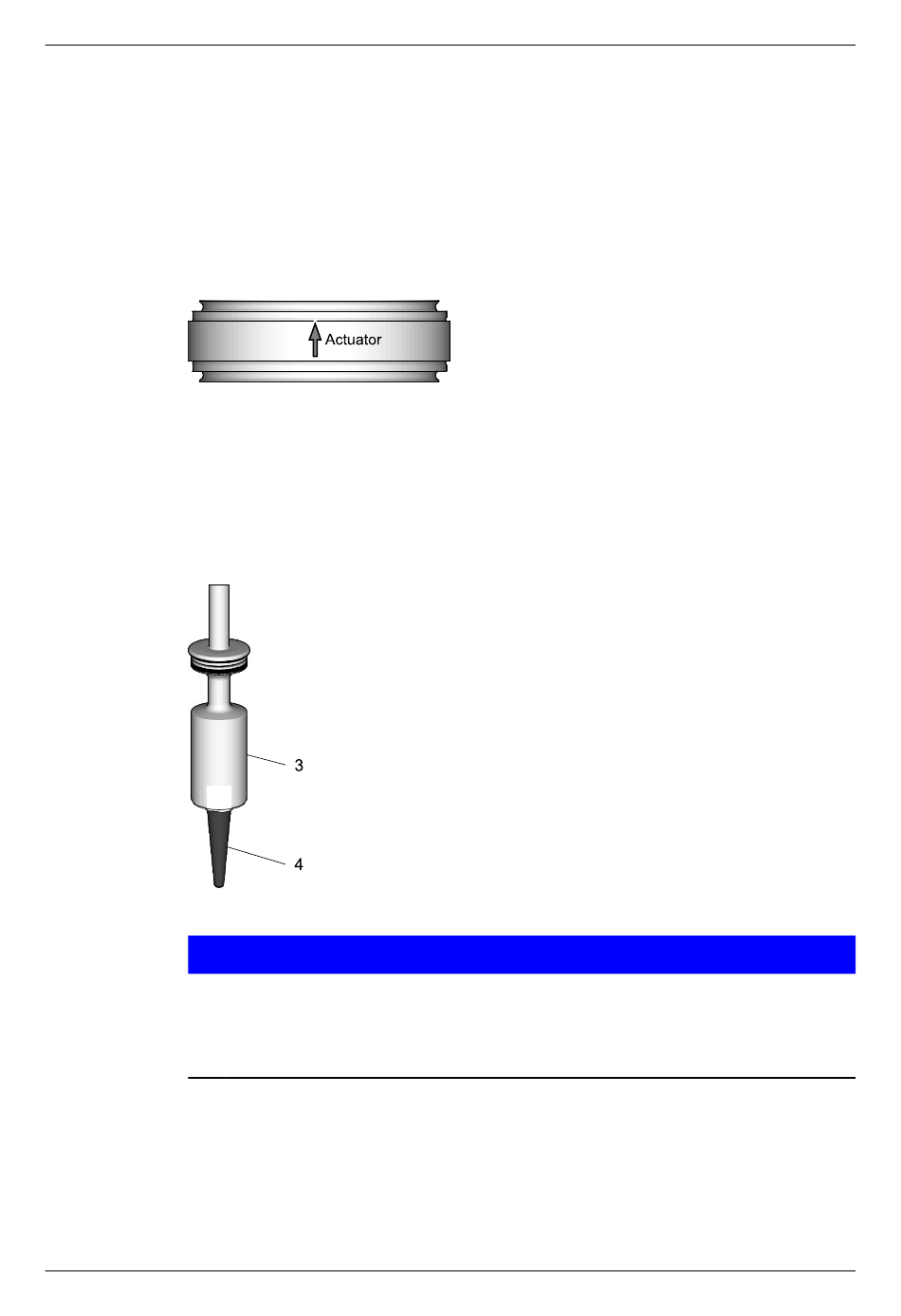

10.7.3 Sitzring zwischen Gehäusen einsetzen
Abb.24
Die Sitzringe sind mit einem Pfeil zur Anzeige der Einbaurichtung
gekennzeichnet. Achten Sie beim Einbau ist unbedingt darauf, dass der Sitzring
in der Weise zwischen den Gehäusen eingesetzt wird, dass der Pfeil später in
Richtung des Antriebs zeigt, wenn das Ventil komplett montiert ist!
10.7.4 Ventil in Gehäuse einbauen
Abb.25
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
3.
52
Bei der Montage der Reinigungshaube (1) das Stangenführungsband (2) des
Widerlagers vorsichtig in die Reinigungshaube einführen.
Nach dem Zusammenschraubendes Ventileinsatzes Reinigungshaube gegen
die Kolbenstange kontern.
Achtung
Ventilteller scharfkantig
Beim Einführen des Ventiles in das Ventilgehäuse kann die untere
Stangendichtung durch den Ventilteller (15) beschädigt werden.
► Deshalb zur Montage immer einen Montagedorn (M) verwenden.
Montagedorn (M) mit O-Ring-Seite in Ventilteller (15) einführen.
Ventil mit Montagedorn ins Gehäuse einsetzen
Montagedorn vom Ventilteller abziehen.
430BAL008360DE_5
10.11.2021
