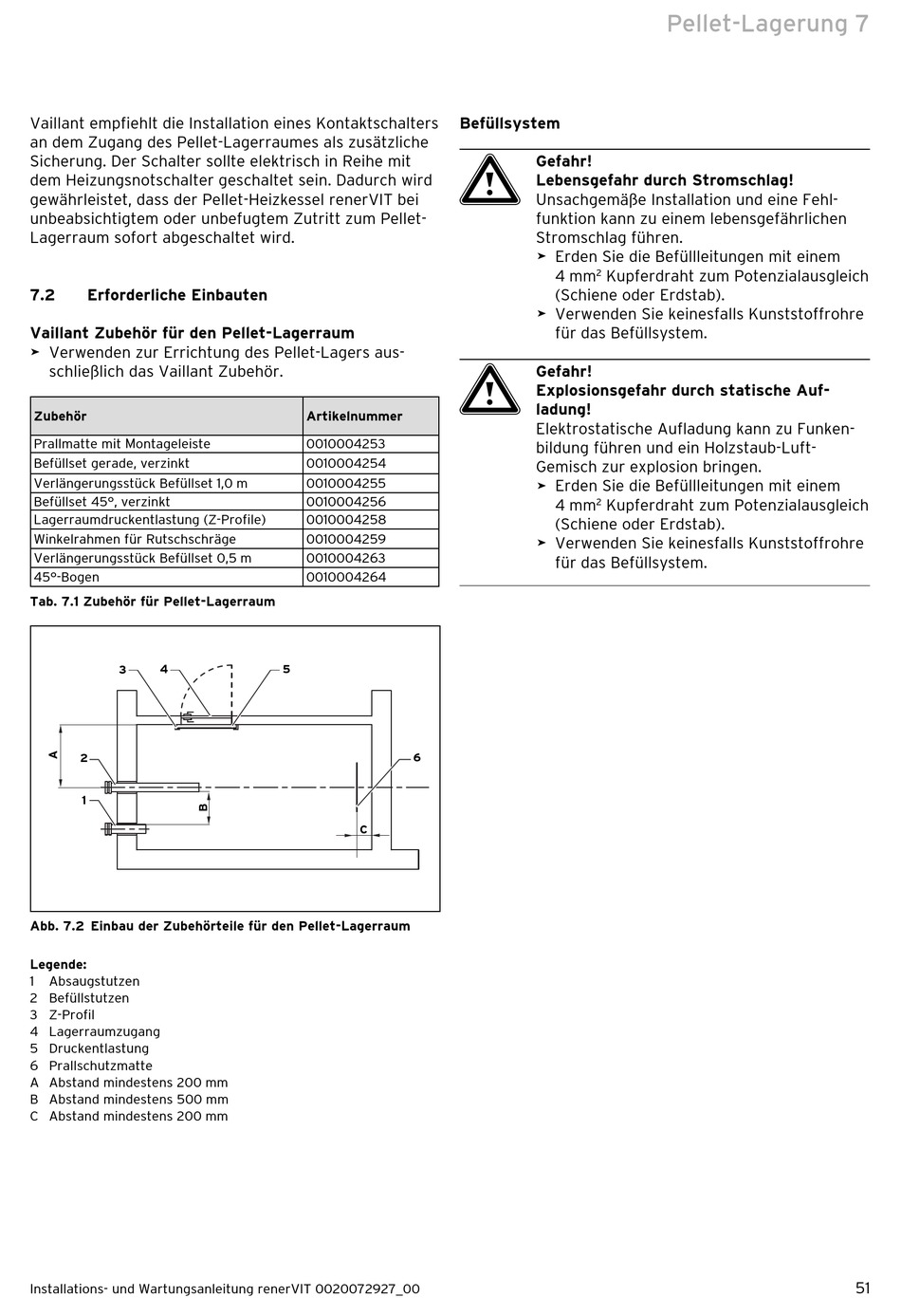

Erforderliche Einbauten - Vaillant renerVIT VKP 142-2 Installations- Und Wartungsanleitung

Vaillant empfiehlt die Installation eines Kontaktschalters
an dem Zugang des Pellet-Lagerraumes als zusätzliche
Sicherung. Der Schalter sollte elektrisch in Reihe mit
dem Heizungsnotschalter geschaltet sein. Dadurch wird
gewährleistet, dass der Pellet-Heizkessel renerVIT bei
unbeabsichtigtem oder unbefugtem Zutritt zum Pellet-
Lagerraum sofort abgeschaltet wird.
7.2

Erforderliche Einbauten

Vaillant Zubehör für den Pellet-Lagerraum
>
Verwenden zur Errichtung des Pellet-Lagers aus-
schließlich das Vaillant Zubehör.
Zubehör
Prallmatte mit Montageleiste
Befüllset gerade, verzinkt
Verlängerungsstück Befüllset 1,0 m
Befüllset 45°, verzinkt
Lagerraumdruckentlastung (Z-Profile)
Winkelrahmen für Rutschschräge
Verlängerungsstück Befüllset 0,5 m
45°-Bogen
Tab. 7.1 Zubehör für Pellet-Lagerraum
3 4
2
1
Abb. 7.2 Einbau der Zubehörteile für den Pellet-Lagerraum
Legende:
1 Absaugstutzen
2 Befüllstutzen
3 Z-Profil
4 Lagerraumzugang
5 Druckentlastung
6 Prallschutzmatte
A Abstand mindestens 200 mm
B Abstand mindestens 500 mm
C Abstand mindestens 200 mm
Installations- und Wartungsanleitung renerVIT 0020072927_00
Artikelnummer
0010004253
0010004254
0010004255
0010004256
0010004258
0010004259
0010004263
0010004264
5
6
C
Befüllsystem
a
Gefahr!
Lebensgefahr durch Stromschlag!
Unsachgemäße Installation und eine Fehl-
funktion kann zu einem lebensgefährlichen
Stromschlag führen.
>
Erden Sie die Befüllleitungen mit einem
4 mm 2 Kupferdraht zum Potenzialausgleich
(Schiene oder Erdstab).
>
Verwenden Sie keinesfalls Kunststoffrohre
für das Befüllsystem.
a
Gefahr!
Explosionsgefahr durch statische Auf-
ladung!
Elektrostatische Aufladung kann zu Funken-
bildung führen und ein Holzstaub-Luft-
Gemisch zur explosion bringen.
>
Erden Sie die Befüllleitungen mit einem
4 mm 2 Kupferdraht zum Potenzialausgleich
(Schiene oder Erdstab).
>
Verwenden Sie keinesfalls Kunststoffrohre
für das Befüllsystem.
Pellet-Lagerung 7
51
