4.5 Erforderliche Mindestabstände/
Montagefreiräume
Sowohl für die Installation/Montage des Gerätes als
auch für die Durchführung späterer Wartungsarbeiten
benötigen Sie folgende Mindestabstände bzw. Montage-
freiräume.

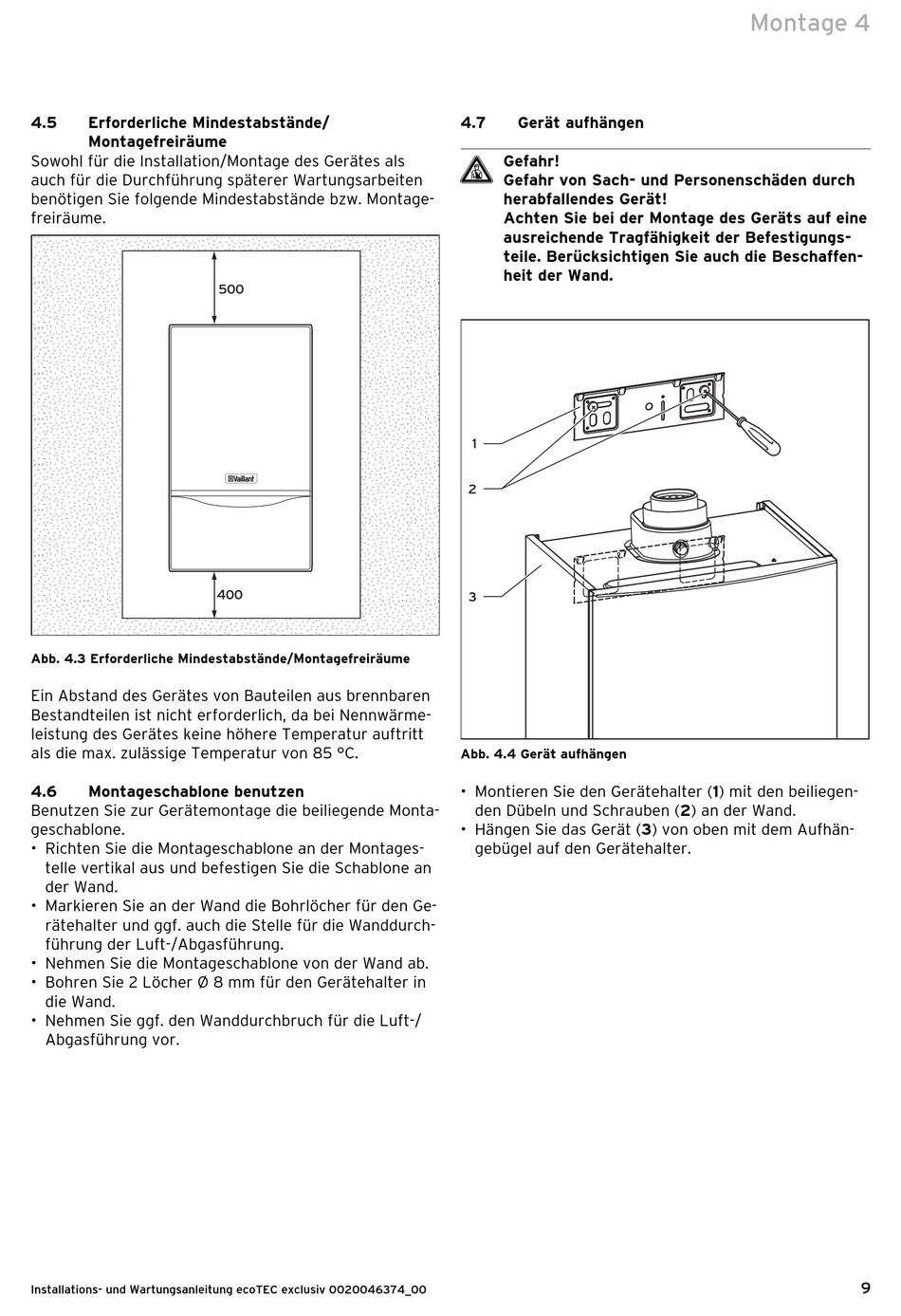

Abb. 4.3 Erforderliche Mindestabstände/Montagefreiräume
Ein Abstand des Gerätes von Bauteilen aus brennbaren
Bestandteilen ist nicht erforderlich, da bei Nennwärme-
leistung des Gerätes keine höhere Temperatur auftritt
als die max. zulässige Temperatur von 85 °C.
4.6

Montageschablone benutzen

Benutzen Sie zur Gerätemontage die beiliegende Monta-
geschablone.
• Richten Sie die Montageschablone an der Montages-
telle vertikal aus und befestigen Sie die Schablone an
der Wand.
• Markieren Sie an der Wand die Bohrlöcher für den Ge-
rätehalter und ggf. auch die Stelle für die Wanddurch-
führung der Luft-/Abgasführung.
• Nehmen Sie die Montageschablone von der Wand ab.
• Bohren Sie 2 Löcher Ø 8 mm für den Gerätehalter in
die Wand.
• Nehmen Sie ggf. den Wanddurchbruch für die Luft-/
Abgasführung vor.
Installations- und Wartungsanleitung ecoTEC exclusiv 0020046374_00
500
400
4.7 Gerät aufhängen
Gefahr!
d
Gefahr von Sach- und Personenschäden durch
herabfallendes Gerät!
Achten Sie bei der Montage des Geräts auf eine
ausreichende Tragfähigkeit der Befestigungs-
teile. Berücksichtigen Sie auch die Beschaffen-
heit der Wand.
1
2
3
Abb. 4.4 Gerät aufhängen
• Montieren Sie den Gerätehalter (1) mit den beiliegen-
den Dübeln und Schrauben (2) an der Wand.
• Hängen Sie das Gerät (3) von oben mit dem Aufhän-
gebügel auf den Gerätehalter.
Montage 4
