6.1

Kabel verlegen

b
Vorsicht!
Beschädigungsgefahr!
Sachbeschädigung des Geräts durch hohe
Temperaturen am Zündgebläse.
>
Verlegen Sie die Kabel in den vor-
montierten Kabelkanälen.
4
3

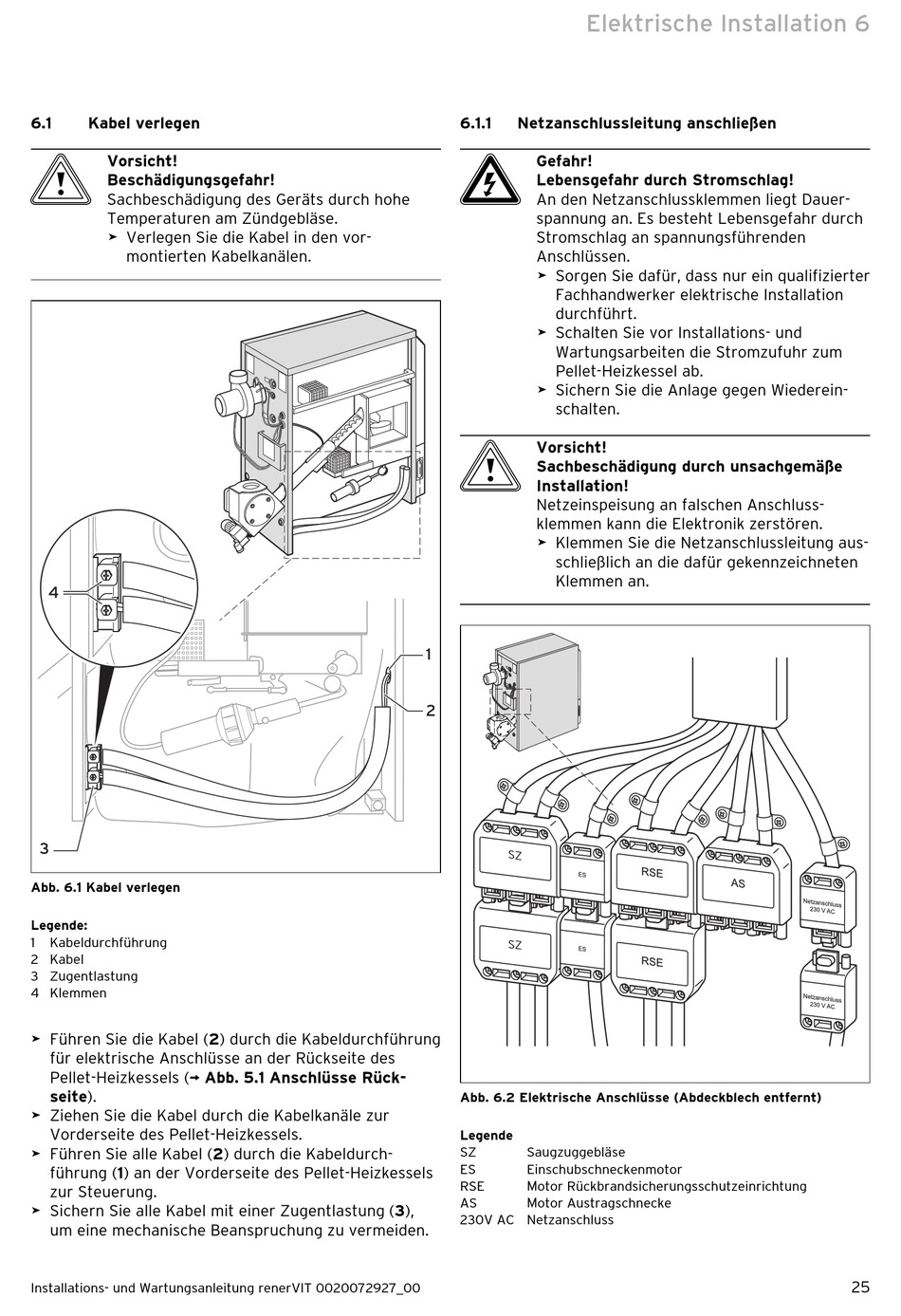

Abb. 6.1 Kabel verlegen
Legende:
1 Kabeldurchführung
2 Kabel
3 Zugentlastung
4 Klemmen
>
Führen Sie die Kabel (2) durch die Kabeldurch führung
für elektrische Anschlüsse an der Rückseite des
Pellet-Heiz kessels (¬ Abb. 5.1 Anschlüsse Rück-
seite).
>
Ziehen Sie die Kabel durch die Kabelkanäle zur
Vorder seite des Pellet-Heizkessels.
>
Führen Sie alle Kabel (2) durch die Kabeldurch-
führung (1) an der Vorderseite des Pellet-Heiz kessels
zur Steuerung.
>
Sichern Sie alle Kabel mit einer Zugentlastung (3),
um eine mechanische Beanspruchung zu vermeiden.
Installations- und Wartungsanleitung renerVIT 0020072927_00

Elektrische Installation 6

6.1.1 Netzanschlussleitung anschließen
e
Gefahr!
Lebensgefahr durch Stromschlag!
An den Netzanschlussklemmen liegt Dauer-
spannung an. Es besteht Lebensgefahr durch
Stromschlag an spannungsführenden
Anschlüssen.
>
Sorgen Sie dafür, dass nur ein qualifizierter
Fachhandwerker elektrische Installation
durchführt.
>
Schalten Sie vor Installations- und
Wartungsarbeiten die Stromzufuhr zum
Pellet-Heizkessel ab.
>
Sichern Sie die Anlage gegen Wiederein-
schalten.
b
Vorsicht!
Sachbeschädigung durch unsachgemäße
Installation!
Netzeinspeisung an falschen Anschluss-
klemmen kann die Elektronik zerstören.
>
Klemmen Sie die Netzanschlussleitung aus-
schließlich an die dafür gekennzeichneten
Klemmen an.
1
2
S Z
S Z
Abb. 6.2 Elektrische Anschlüsse (Abdeckblech entfernt)
Legende
SZ Saugzuggebläse
ES Einschubschneckenmotor
RSE Motor Rückbrandsicherungsschutzeinrichtung
AS Motor Austragschnecke
230V AC Netzanschluss
25
