4
Montage
4.5
Erforderliche Mindestabstände zur
Aufstellung
1

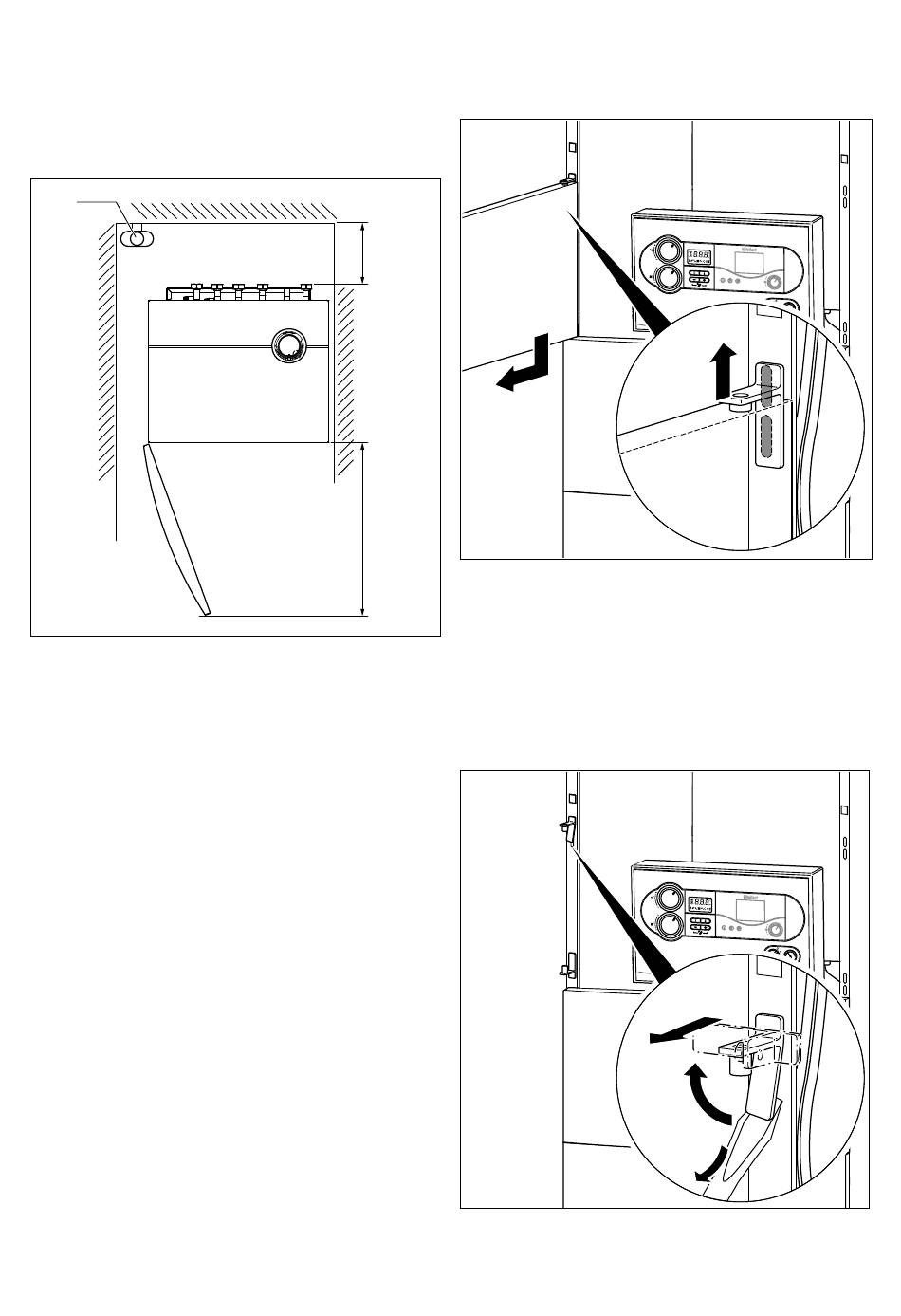

4.9 Abstände bei der Aufstellung (Maße in mm)
1) Notwendiger Mindestabstand in Verbindung mit dem Zubehör
Wandanschlusskonsole.
Ein Abstand des Gerätes von Bauteilen aus brennbaren Bau-
stoffen bzw. mit brennbaren Bestandteilen ist nicht erfor-
derlich, da bei Nennwärmeleistung des Gerätes hier eine
niedrigere Temperatur auftritt als die zulässige Temperatur
von 85 °C (Mindestabstand von der Wand 5 mm).
Die erforderlichen Mindestabstände bei der Aufstellung
können Sie Abb. 4.9 entnehmen.
Beachten Sie jedoch, dass neben dem Gerät ein ausreichen-
der Freiraum verbleibt, um die Ablaufschläuche sicher über
dem Ablauftrichter (1) positionieren zu können. Der Ablauf
muss einsehbar sein.
Über dem Gerät ist ein Freiraum von mindestens 300 mm
erforderlich.
Je nach Türanschlag sollte ein Wandabstand von mindes-
tens 5 mm eingehalten werden, um das einwandfreie Öff-
nen der Verkleidungstür sicher zu stellen.
4.6
Tür entfernen und Türanschlag wechseln
Falls erforderlich können Sie die Tür herausnehmen.
16
1)
160
2.
600
4.10 Tür entfernen
> Ziehen Sie zuerst das obere Verkleidungsteil nach vorn
ab.
> Schieben Sie die geöffnete Tür zusammen mit dem obe-
ren Scharnier nach oben.
> Nehmen Sie die Tür nach unten aus dem Scharnier her-
aus.
Falls erforderlich können Sie den Türanschlag wechseln.
4.11 Türanschlag wechseln
Installations- und Wartungsanleitung ecoCOMPACT 0020031571_10
1.
3.
9 0 ˚
2.
1.
