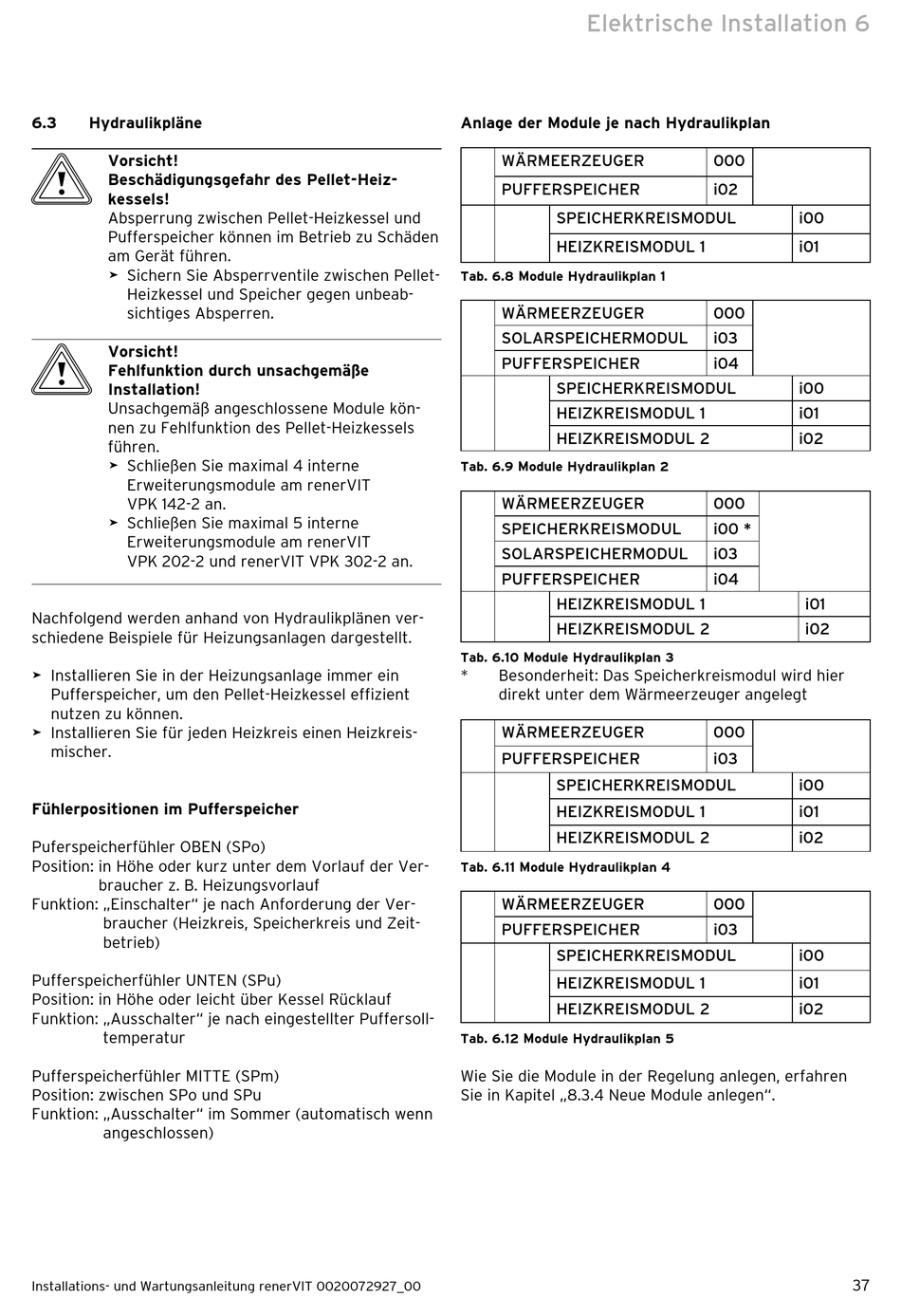

6.3 Hydraulikpläne
b
Vorsicht!
Beschädigungsgefahr des Pellet-Heiz-
kessels!
Absperrung zwischen Pellet-Heizkessel und
Pufferspeicher können im Betrieb zu Schäden
am Gerät führen.
>
Sichern Sie Absperrventile zwischen Pellet-
Heizkessel und Speicher gegen unbeab-
sichtiges Absperren.
b
Vorsicht!
Fehlfunktion durch unsachgemäße
Installation!
Unsachgemäß angeschlossene Module kön-
nen zu Fehlfunktion des Pellet-Heizkessels
führen.
>
Schließen Sie maximal 4 interne
Erweiterungs module am renerVIT
VPK 142-2 an.
>
Schließen Sie maximal 5 interne
Erweiterungs module am renerVIT
VPK 202-2 und renerVIT VPK 302-2 an.
Nachfolgend werden anhand von Hydraulikplänen ver-
schiedene Beispiele für Heizungsanlagen dargestellt.
>
Installieren Sie in der Heizungsanlage immer ein
Puffer speicher, um den Pellet-Heizkessel effizient
nutzen zu können.
>
Installieren Sie für jeden Heizkreis einen Heizkreis-
mischer.
Fühlerpositionen im Pufferspeicher
Puferspeicherfühler OBEN (SPo)
Position: in Höhe oder kurz unter dem Vorlauf der Ver-
braucher z. B. Heizungsvorlauf
Funktion: „Einschalter" je nach Anforderung der Ver-
braucher (Heizkreis, Speicherkreis und Zeit-
betrieb)
Pufferspeicherfühler UNTEN (SPu)
Position: in Höhe oder leicht über Kessel Rücklauf
Funktion: „Ausschalter" je nach eingestellter Puffersoll-
temperatur
Pufferspeicherfühler MITTE (SPm)
Position: zwischen SPo und SPu
Funktion: „Ausschalter" im Sommer (automatisch wenn
angeschlossen)
Installations- und Wartungsanleitung renerVIT 0020072927_00
Elektrische Installation 6
Anlage der Module je nach Hydraulikplan
WÄRMEERZEUGER
PUFFERSPEICHER
SPEICHERKREISMODUL
HEIZKREISMODUL 1
Tab. 6.8 Module Hydraulikplan 1
WÄRMEERZEUGER
SOLARSPEICHERMODUL
PUFFERSPEICHER
SPEICHERKREISMODUL
HEIZKREISMODUL 1
HEIZKREISMODUL 2
Tab. 6.9 Module Hydraulikplan 2
WÄRMEERZEUGER
SPEICHERKREISMODUL
SOLARSPEICHERMODUL
PUFFERSPEICHER
HEIZKREISMODUL 1
HEIZKREISMODUL 2
Tab. 6.10 Module Hydraulikplan 3
* Besonderheit: Das Speicherkreismodul wird hier
direkt unter dem Wärme erzeuger angelegt
WÄRMEERZEUGER
PUFFERSPEICHER
SPEICHERKREISMODUL
HEIZKREISMODUL 1
HEIZKREISMODUL 2
Tab. 6.11 Module Hydraulikplan 4
WÄRMEERZEUGER
PUFFERSPEICHER
SPEICHERKREISMODUL
HEIZKREISMODUL 1
HEIZKREISMODUL 2
Tab. 6.12 Module Hydraulikplan 5
Wie Sie die Module in der Regelung anlegen, erfahren
Sie in Kapitel „8.3.4 Neue Module anlegen".
000
i02
i00
i01
000
i03
i04
i00
i01
i02
000
i00 *
i03
i04
i01
i02
000
i03
i00
i01
i02
000
i03
i00
i01
i02
