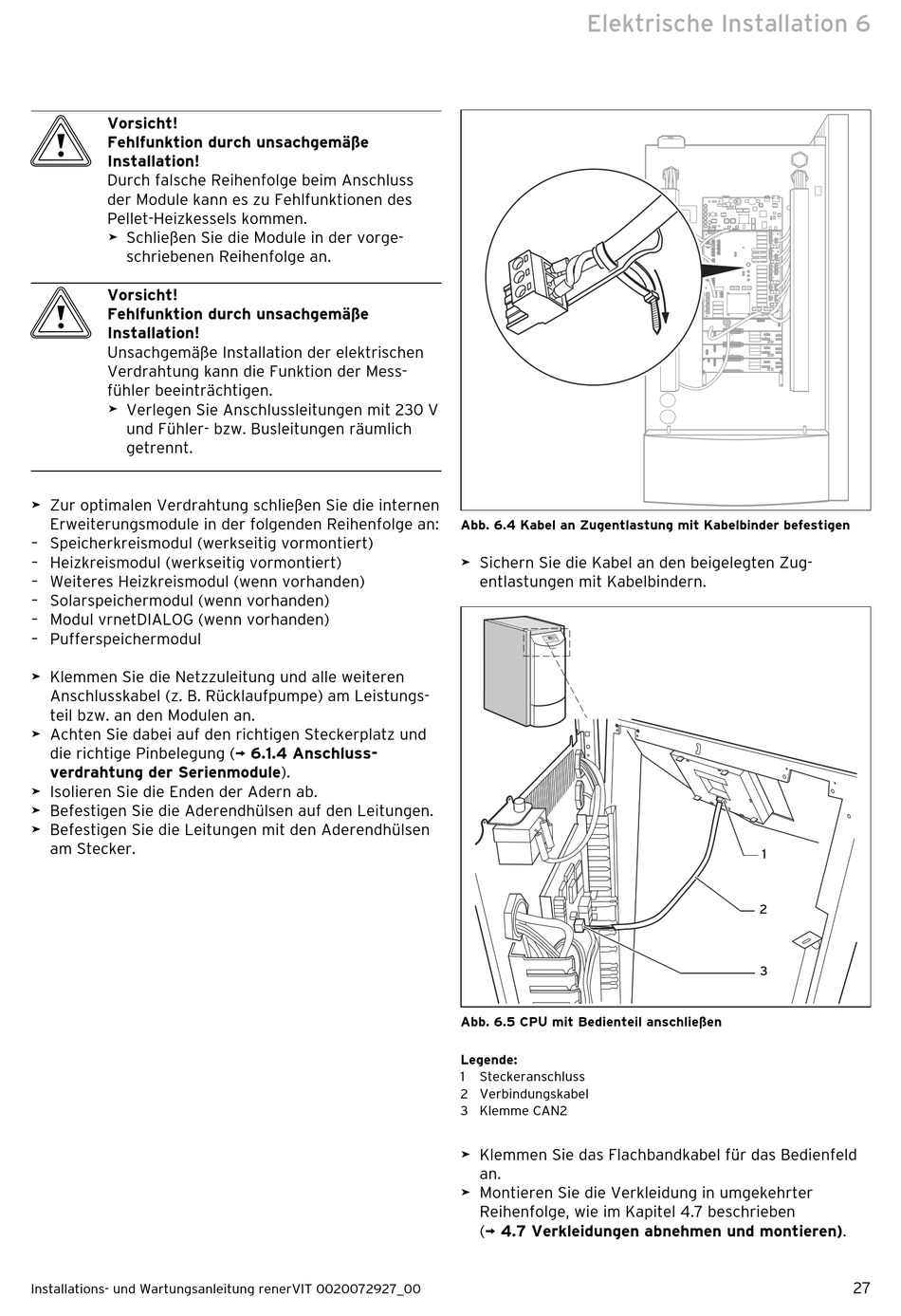

Vaillant renerVIT VKP 142-2 Installations- Und Wartungsanleitung Seite 27

b
Vorsicht!
Fehlfunktion durch unsachgemäße
Installation!
Durch falsche Reihenfolge beim Anschluss
der Module kann es zu Fehlfunktionen des
Pellet-Heiz kessels kommen.
>
Schließen Sie die Module in der vorge-
schriebenen Reihenfolge an.
b
Vorsicht!
Fehlfunktion durch unsachgemäße
Installation!
Unsachgemäße Installation der elektrischen
Verdrahtung kann die Funktion der Mess-
fühler beeinträchtigen.
>
Verlegen Sie Anschlussleitungen mit 230 V
und Fühler- bzw. Bus leitungen räumlich
getrennt.
>
Zur optimalen Verdrahtung schließen Sie die internen
Erweiterungs module in der folgenden Reihenfolge an:
– Speicherkreismodul (werkseitig vormontiert)
– Heizkreismodul (werkseitig vormontiert)
– Weiteres Heizkreismodul (wenn vorhanden)
– Solarspeichermodul (wenn vorhanden)
– Modul vrnetDIALOG (wenn vorhanden)
– Pufferspeichermodul
>
Klemmen Sie die Netzzuleitung und alle weiteren
Anschlusskabel (z. B. Rücklaufpumpe) am Leistungs-
teil bzw. an den Modulen an.
>
Achten Sie dabei auf den richtigen Steckerplatz und
die richtige Pinbelegung (¬ 6.1.4 Anschluss-
verdrahtung der Serienmodule).
>
Isolieren Sie die Enden der Adern ab.
>
Befestigen Sie die Aderendhülsen auf den Leitungen.
>
Befestigen Sie die Leitungen mit den Aderendhülsen
am Stecker.
Installations- und Wartungsanleitung renerVIT 0020072927_00
Elektrische Installation 6
Abb. 6.4 Kabel an Zugentlastung mit Kabelbinder befestigen
>
Sichern Sie die Kabel an den beigelegten Zug-
entlastungen mit Kabelbindern.
Abb. 6.5 CPU mit Bedienteil anschließen
Legende:
1 Steckeranschluss
2 Verbindungskabel
3 Klemme CAN2
>
Klemmen Sie das Flachbandkabel für das Bedienfeld
an.
>
Montieren Sie die Verkleidung in umgekehrter
Reihenfolge, wie im Kapitel 4.7 beschrieben
(¬ 4.7 Verkleidungen abnehmen und montieren).
X1
X3
1
2
3
