4.5 Erforderliche Mindestabstände zur Aufstellung
1
1) Notwendiger Mindestabstand in Verbindung mit dem Zubehör Wand-
anschluss konsole 302 690
2) Notwendiger Mindestabstand in Verbindung mit dem Zubehör Wand-
anschlusskonsole 305 978

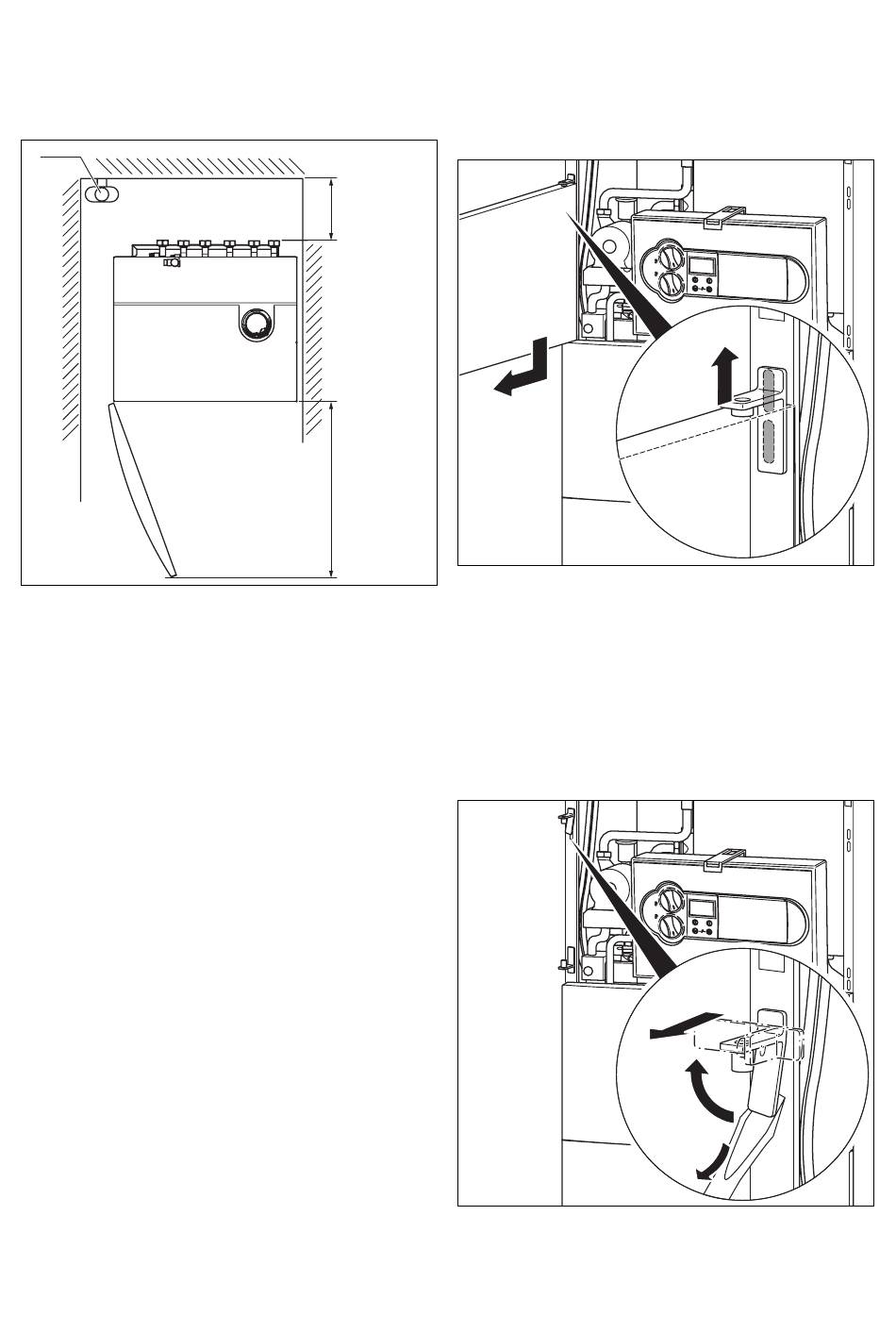

Abb. 4.8 Abstände bei der Aufstellung (Maße in mm)
Ein Abstand des Gerätes von Bauteilen aus brennbaren
Baustoffen bzw. mit brennbaren Bestandteilen ist nicht
erforderlich, da bei Nennwärmeleistung des Gerätes hier
eine niedrigere Temperatur auftritt als die zulässige
Temperatur von 85 °C (Mindestabstand von der Wand
5 mm).
Die erforderlichen Mindestabstände bei der Aufstellung
können Sie der Abbildung 4.8 entnehmen.
Beachten Sie jedoch, dass neben dem Gerät ein ausrei-
chender Freiraum verbleibt, um die Ablaufschläuche
sicher über dem Ablauftrichter (1) positionieren zu kön-
nen. Der Ablauf muss einsehbar sein.
Über dem Gerät ist ein Freiraum von mindestens 30 cm
erforderlich.
Je nach Türanschlag sollte ein Wandabstand eingehalten
werden, um das einwandfreie Öffnen der Verkleidungs-
tür sicher zu stellen.
Installations- und Wartungsanleitung ecoCOMPACT
4.5.1 Tür entfernen
Falls erforderlich können Sie die Tür herausnehmen.
1) 2)
120 / 160
600
Abb. 4.9 Tür entfernen
• Ziehen Sie zuerst das obere Verkleidungsteil nach
vorn ab.
• Schieben Sie die geöffnete Tür zusammen mit dem
oberen Scharnier nach oben.
• Nehmen Sie die Tür nach unten aus dem Scharnier
heraus.
4.5.2 Türanschlag wechseln
Falls erforderlich können Sie den Türanschlag wechseln.
Abb. 4.10 Türanschlag wechseln
2.
3.
2.
Montage 4
1.
9 0 ˚
1.
