6.2

Anschluss der Zusatzmodule

e
Gefahr!
Lebensgefahr durch Stromschlag!
An den Netzanschlussklemmen liegt Dauer-
spannung an. Es besteht Lebensgefahr durch
Stromschlag an spannungsführenden
Anschlüssen.
>
Sorgen Sie dafür, dass nur ein qualifizierter
Fachhandwerker elektrische Installation
durchführt.
>
Schalten Sie vor Installations- und
Wartungsarbeiten die Stromzufuhr zum
Pellet-Heizkessel ab.
>
Sichern Sie die Anlage gegen Wiederein-
schalten.
Der Pellet-Heizkessel kann mit den folgenden Zusatzmo-
dulen aus dem Vaillant Zubehör nachgerüstet werden:
Vaillant Zubehör
Modul für weiteren Heizkreis
Solarspeichermodul
Modul vrnetDialog
Pufferspeichermodul
Tab. 6.6 Zusatzmodule aus dem Vaillant Zubehör
Für die Montage der Zusatzmodule gehen Sie wie folgt
vor:
>
Schalten Sie den Pellet-Heizkessel stromlos.
>
Nehmen Sie die Frontverkleidung wie im Kapitel 4.7
beschrieben ab (¬ 4.7 Verkleidungen abnehmen und
montieren)
Installations- und Wartungsanleitung renerVIT 0020072927_00
Artikelnummer
0010004298
0010004300
0010004235
0010004299

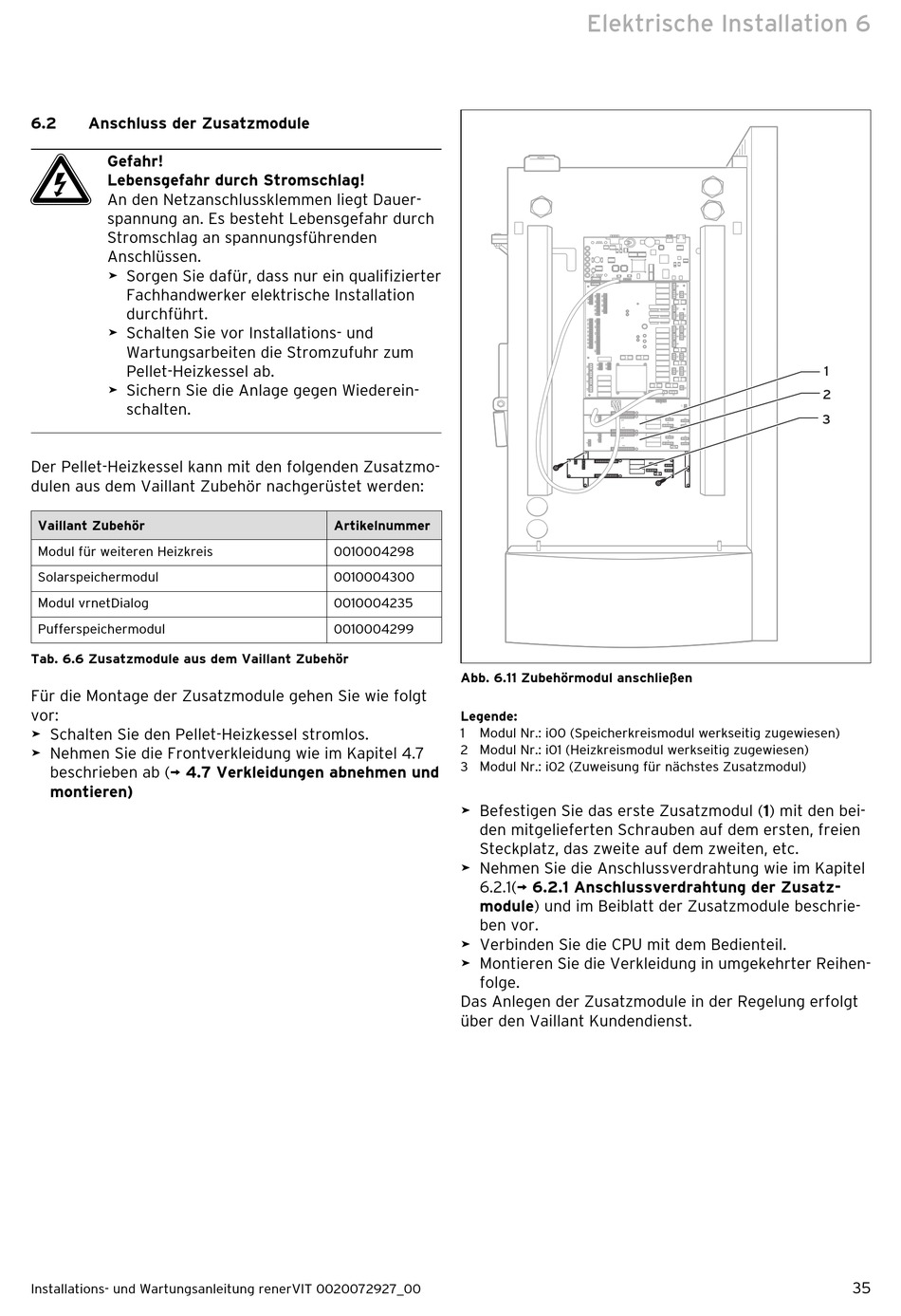

Abb. 6.11 Zubehörmodul anschließen
Legende:
1 Modul Nr.: i00 (Speicherkreismodul werkseitig zugewiesen)
2 Modul Nr.: i01 (Heizkreismodul werkseitig zugewiesen)
3 Modul Nr.: i02 (Zuweisung für nächstes Zusatzmodul)
>
Befestigen Sie das erste Zusatzmodul (1) mit den bei-
den mitgelieferten Schrauben auf dem ersten, freien
Steckplatz, das zweite auf dem zweiten, etc.
>
Nehmen Sie die Anschlussverdrahtung wie im Kapitel
6.2.1(¬ 6.2.1 Anschlussverdrahtung der Zusatz-
module) und im Beiblatt der Zusatzmodule beschrie-
ben vor.
>
Verbinden Sie die CPU mit dem Bedienteil.
>
Montieren Sie die Verkleidung in umgekehrter Reihen-
folge.
Das Anlegen der Zusatzmodule in der Regelung erfolgt
über den Vaillant Kundendienst.
Elektrische Installation 6
X1
X3
1
2
3
35
