Funktionsweise des Pellet-Heiz kessels
Die nachfolgenden Verweise beziehen sich auf die
Abb. 3.1 und Abb. 3.2.
Aus dem Pellet-Lager raum werden die Pellets in den
Zwischen behälter (8) gefördert. Die Einschub-
schnecke (7) fördert die Pellets zu dem Fallschacht (15).
Aus dem Fallschacht fallen die Pellets auf den Brenner-
rost (13). Ein Heißluft gebläse zündet die Pellets an. Das
Saugzuggebläse (3) führt, abhängig von der geforderten
Leistung des Pellet-Heizkessels, die Luft durch die Pri-
mär- und Sekundärluftöffnungen der Verbrennung zu.
Das bei der Verbrennung entstandene Abgas wird über
den Schornstein abgeleitet.
Die zur Verbrennung der Pellets notwendige
Luft (Primärluft, 12) wird von unten der Verbrennung
zugeführt.
Die bei der Verbrennung der Pellets entstehenden
Verbrennungs gase werden mit zusätzlicher Luft
(Sekundär luft, 14) in der Brennkammer vollständig ver-
brannt.
Die eingebrachte Pelletsmenge ist abhängig von der
angeforderten Heizleistung.
Das heiße Verbrennungsgas wird durch den Wärme-
tauscher (5) geführt. Dabei verwirbeln die Turbula-
toren (6) das Verbrennungsgas, damit die Wärme besser
an das Heiz wasser abgegeben wird.
Eine Lambdasonde (18) misst den Sauerstoffanteil im
Abgas, ein Temperaturfühler (19) misst die Abgas-
temperatur. Mit diesen Informationen steuert die Rege-
lung die Menge der zugeführten Pellets sowie die Dreh-
zahl des Saugzuggebläses (3), bis eine optimale Ver-
brennung erreicht wird.
Die bei der Verbrennung der Pellets entstehende Asche
wird in den Aschebehältern (10, 11) gesammelt. Im vor-
deren Aschebehälter (11) wird die Asche, die direkt bei
der Verbrennung und der Reinigung des Brennerrostes
entsteht, gesammelt. Im hinteren Aschebehälter (10)
wird die Flugasche und Asche, die bei der Reinigung des
Wärmetauschers anfällt, gesammelt.
Installations- und Wartungsanleitung renerVIT 0020072927_00
Geräte- und Funktionsbeschreibung 3
24
3
23
22
21

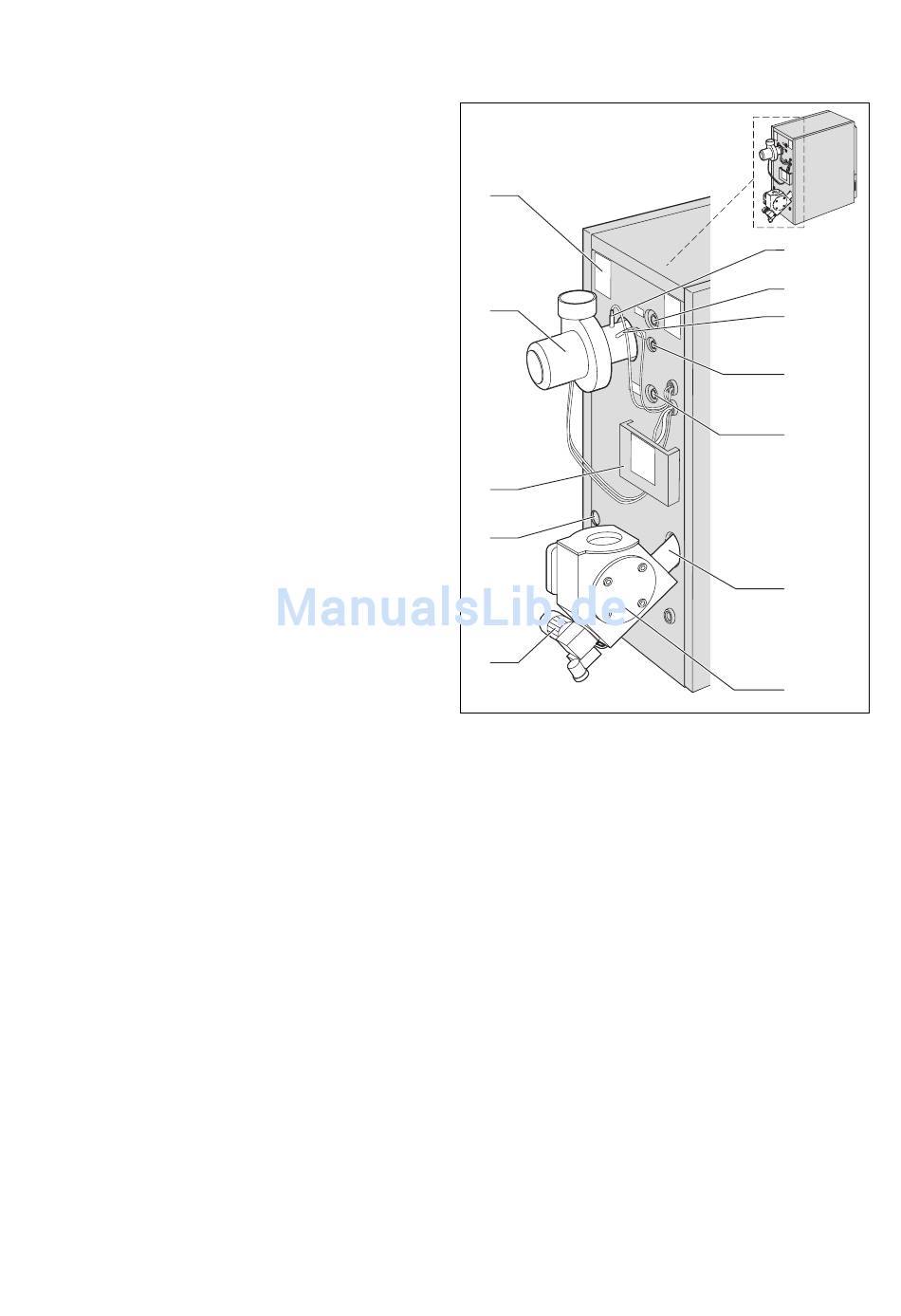

Abb. 3.2 Rückansicht des Pellet-Heiz kessels mit Schnecken-
austragung
Legende
3 Saugzuggebläse
4 Vorlauf
7 Einschubschnecke
8 Zwischenbehälter mit Rückbrandschutzeinrichtung
9 Rücklauf
18 Lambdasonde
19 Temperaturfühler Abgas
20 Öffnung für zusätzliche Fühlermuffe
21 Motor Einschubschnecke
22 Anschluss Füll- und Entleerungshahn
23 Abdeckung Stromanschluss
24 Typenschild
18
4
19
20
9
7
8
11
