A
Abstand zwischen den
Schrägböden (250 -
300 mm)
B
Abstand zwischen Un-
terkante Decke und
Oberkante Anschluss-
stutzen (150 - 200 mm)
3.
Beachten Sie die geometrischen Anforderungen an den
Lagerraum.
–
Kapazität (Jahresbrennstoffmenge): 1 ... 1,2
–
Form: schmal und rechteckig
–
Boden: eben
–
Länge: 1 ... 4 m
–
Nutzbares Volumen (6): 2/3 des Lagerraums
–
Abstände (A), (B) und (C)
–
Schütthöhe der Pellets: ≤ 2,5 m
Zugang von außen zum Lagerraum
4.
Beachten Sie die Anforderungen an den Zugang von
außen zum Lagerraum.
–
Abstand zwischen Lagerraum und von außen
zugänglichem Anschluss der Befülleinrichtung:
möglichst kurz. Lagerraum grenzt idealerweise an
Außenmauer.
–
Standplatz des Lieferfahrzeugs: möglichst nah.
Maximal 30 m vom Anschluss der Befülleinrichtung
entfernt.
–
Zufahrtsweg des Lieferfahrzeugs: 3 m Straßen-
breite, 4 m Durchfahrtshöhe, für Fahrzeuge mit min-
destens 18 t Gewicht geeignet
–
Befüll- und Absaugstutzen: an Stirnseite des Lager-
raums, von außen gegen unbefugten Zugriff gesi-
chert

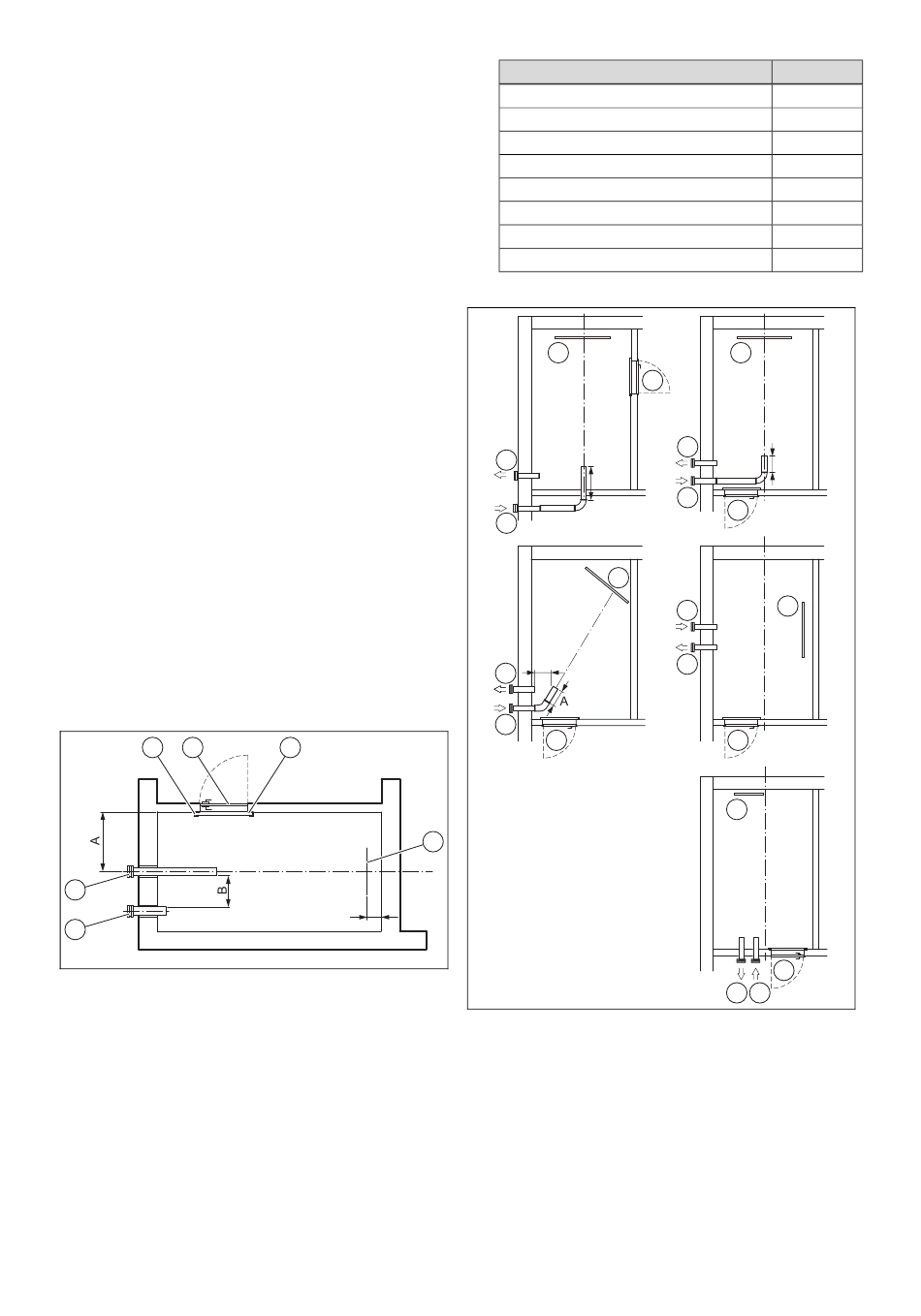

7.3
Erforderliche Einbauten beachten
Zubehör für Lagerraum
3
4
2
1
1
Absaugstutzen
2
Befüllstutzen
3
Z-Profil
4
Lagerraumzugang
5
Druckentlastung
6
Prallschutzmatte
1.
Beachten Sie die Abstände (A), (B) und (C).
2.
Verwenden Sie ausschließlich Zubehör des Herstellers.
0020205224_01 renerVIT Installations- und Wartungsanleitung
C
Abstand zwischen
den Anschlussstutzen
(≥ 500 mm)
5
6
C
A
Abstand zwischen
Befüllstutzen und Z-
Profil (≥ 200 mm)
B
Abstand zwischen
den Anschlussstutzen
(≥ 500 mm)
C
Abstand zwischen
Außenwand und Prall-
schutzmatte (≥ 200 mm)
Zubehör
Prallmatte mit Montageleiste
Befüllset (gerade, verzinkt)
Verlängerungsstück Befüllset (1,0 m)
Befüllset (45°, verzinkt)
Druckentlastung (Z-Profile)
Winkelrahmen für Rutschschräge
Verlängerungsstück Befüllset (0,5 m)
45°-Bogen
Befüllsystem
3
2
A
1
3
A
2
1
4
A ≥ 500 mm
1
Befüllstutzen
2
Absaugstutzen
Pellet-Lagerung 7
Art.-Nr.
0010004253
0010004254
0010004255
0010004256
0010004258
0010004259
0010004263
0010004264
3
4
2
A
1
4
3
1
2
4
3
4
2
1
3
Prallschutzmatte
4
Lagerraumzugang
