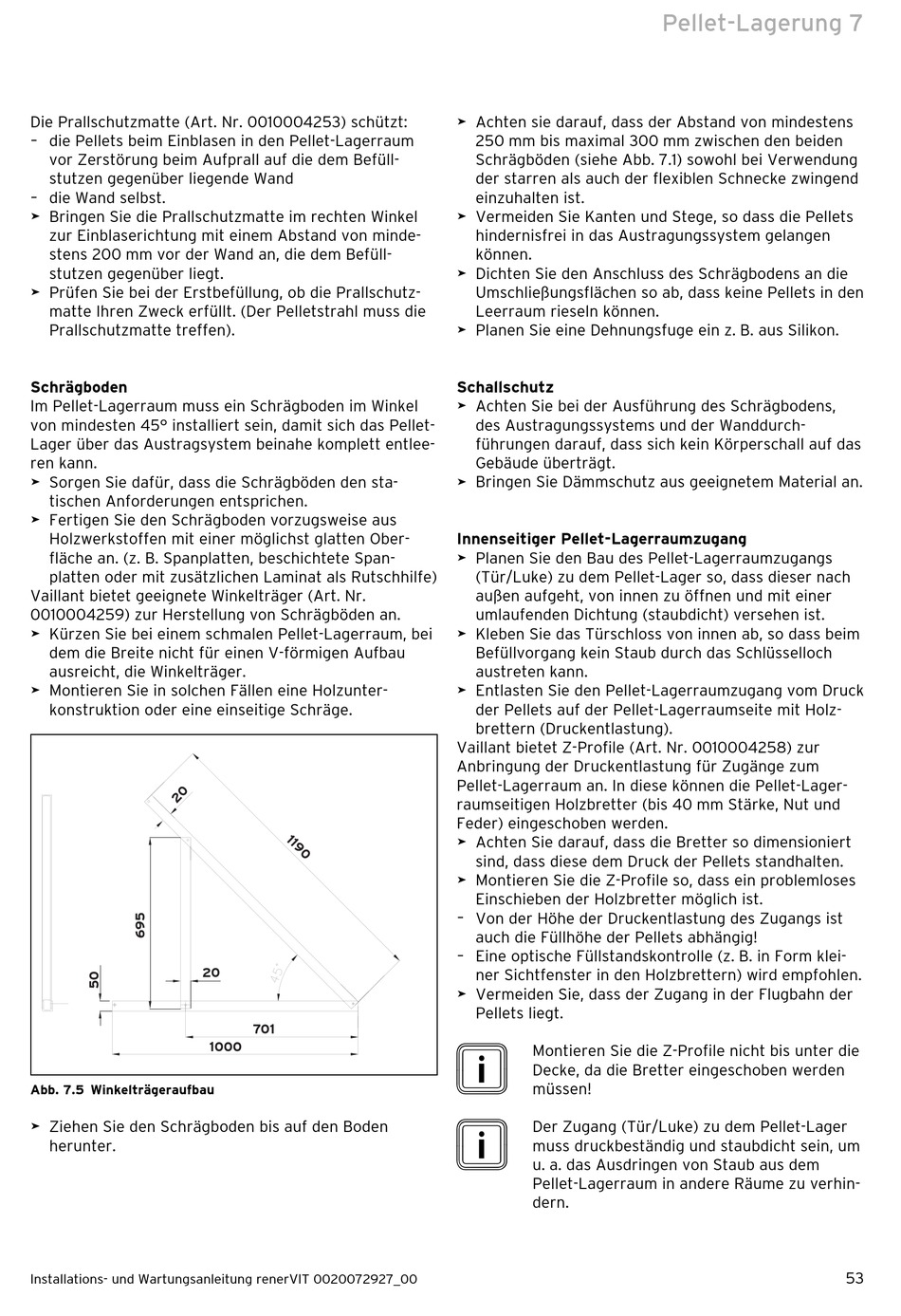

Die Prallschutzmatte (Art. Nr. 0010004253) schützt:
– die Pellets beim Einblasen in den Pellet-Lagerraum
vor Zerstörung beim Aufprall auf die dem Befüll-
stutzen gegenüber liegende Wand
– die Wand selbst.
>
Bringen Sie die Prallschutzmatte im rechten Winkel
zur Einblaserichtung mit einem Abstand von minde-
stens 200 mm vor der Wand an, die dem Befüll-
stutzen gegenüber liegt.
>
Prüfen Sie bei der Erstbefüllung, ob die Prallschutz-
matte Ihren Zweck erfüllt. (Der Pelletstrahl muss die
Prallschutzmatte treffen).
Schrägboden
Im Pellet-Lagerraum muss ein Schrägboden im Winkel
von mindesten 45° installiert sein, damit sich das Pellet-
Lager über das Austragsystem beinahe komplett entlee-
ren kann.
>
Sorgen Sie dafür, dass die Schrägböden den sta-
tischen Anforderungen entsprichen.
>
Fertigen Sie den Schrägboden vorzugsweise aus
Holzwerkstoffen mit einer möglichst glatten Ober-
fläche an. (z. B. Spanplatten, beschichtete Span-
platten oder mit zusätzlichen Laminat als Rutschhilfe)
Vaillant bietet geeignete Winkelträger (Art. Nr.
0010004259) zur Herstellung von Schrägböden an.
>
Kürzen Sie bei einem schmalen Pellet-Lagerraum, bei
dem die Breite nicht für einen V-förmigen Aufbau
ausreicht, die Winkelträger.
>
Montieren Sie in solchen Fällen eine Holzunter-
konstruktion oder eine einseitige Schräge.
Abb. 7.5 Winkelträgeraufbau
>
Ziehen Sie den Schrägboden bis auf den Boden
herunter.
Installations- und Wartungsanleitung renerVIT 0020072927_00
20
701
1000
>
Achten sie darauf, dass der Abstand von mindestens
250 mm bis maximal 300 mm zwischen den beiden
Schrägböden (siehe Abb. 7.1) sowohl bei Verwendung
der starren als auch der flexiblen Schnecke zwingend
einzuhalten ist.
>
Vermeiden Sie Kanten und Stege, so dass die Pellets
hindernisfrei in das Austragungs system gelangen
können.
>
Dichten Sie den Anschluss des Schrägbodens an die
Umschließungsflächen so ab, dass keine Pellets in den
Leerraum rieseln können.
>
Planen Sie eine Dehnungsfuge ein z. B. aus Silikon.
Schallschutz
>
Achten Sie bei der Ausführung des Schrägbodens,
des Austragungssystems und der Wanddurch-
führungen darauf, dass sich kein Körperschall auf das
Gebäude überträgt.
>
Bringen Sie Dämmschutz aus geeignetem Material an.
Innenseitiger Pellet-Lagerraumzugang
>
Planen Sie den Bau des Pellet-Lagerraumzugangs
(Tür/Luke) zu dem Pellet-Lager so, dass dieser nach
außen aufgeht, von innen zu öffnen und mit einer
umlaufenden Dichtung (staubdicht) versehen ist.
>
Kleben Sie das Türschloss von innen ab, so dass beim
Befüllvorgang kein Staub durch das Schlüsselloch
austreten kann.
>
Entlasten Sie den Pellet-Lagerraumzugang vom Druck
der Pellets auf der Pellet-Lagerraumseite mit Holz-
brettern (Druckentlastung).
Vaillant bietet Z-Profile (Art. Nr. 0010004258) zur
Anbringung der Druckentlastung für Zugänge zum
Pellet-Lagerraum an. In diese können die Pellet-Lager-
raumseitigen Holzbretter (bis 40 mm Stärke, Nut und
Feder) eingeschoben werden.
>
Achten Sie darauf, dass die Bretter so dimensioniert
sind, dass diese dem Druck der Pellets standhalten.
>
Montieren Sie die Z-Profile so, dass ein problemloses
Einschieben der Holzbretter möglich ist.
– Von der Höhe der Druckentlastung des Zugangs ist
auch die Füllhöhe der Pellets abhängig!
– Eine optische Füllstandskontrolle (z. B. in Form klei-
ner Sichtfenster in den Holzbrettern) wird empfohlen.
>
Vermeiden Sie, dass der Zugang in der Flugbahn der
Pellets liegt.
i
Montieren Sie die Z-Profile nicht bis unter die
Decke, da die Bretter eingeschoben werden
müssen!
i
Der Zugang (Tür/Luke) zu dem Pellet-Lager
muss druckbeständig und staubdicht sein, um
u. a. das Ausdringen von Staub aus dem
Pellet-Lagerraum in andere Räume zu verhin-
dern.
