Vaillant renerVIT VKP 142-2 Installations- Und Wartungsanleitung Seite 39

Rücklauftemperaturfühler RF0
Außentemperaturfühler AF
Temperaturfühler Zirkulation
19a
SP1
Speichertemperaturfühler WW
Rücklauftemperaturfühler RF1
Vorlauftemperaturfühler VF1
Pufferspeichertemperaturfühler
SPu
SPm
Pufferspeichertemperaturfühler
SPo
Pufferspeichertemperaturfühler

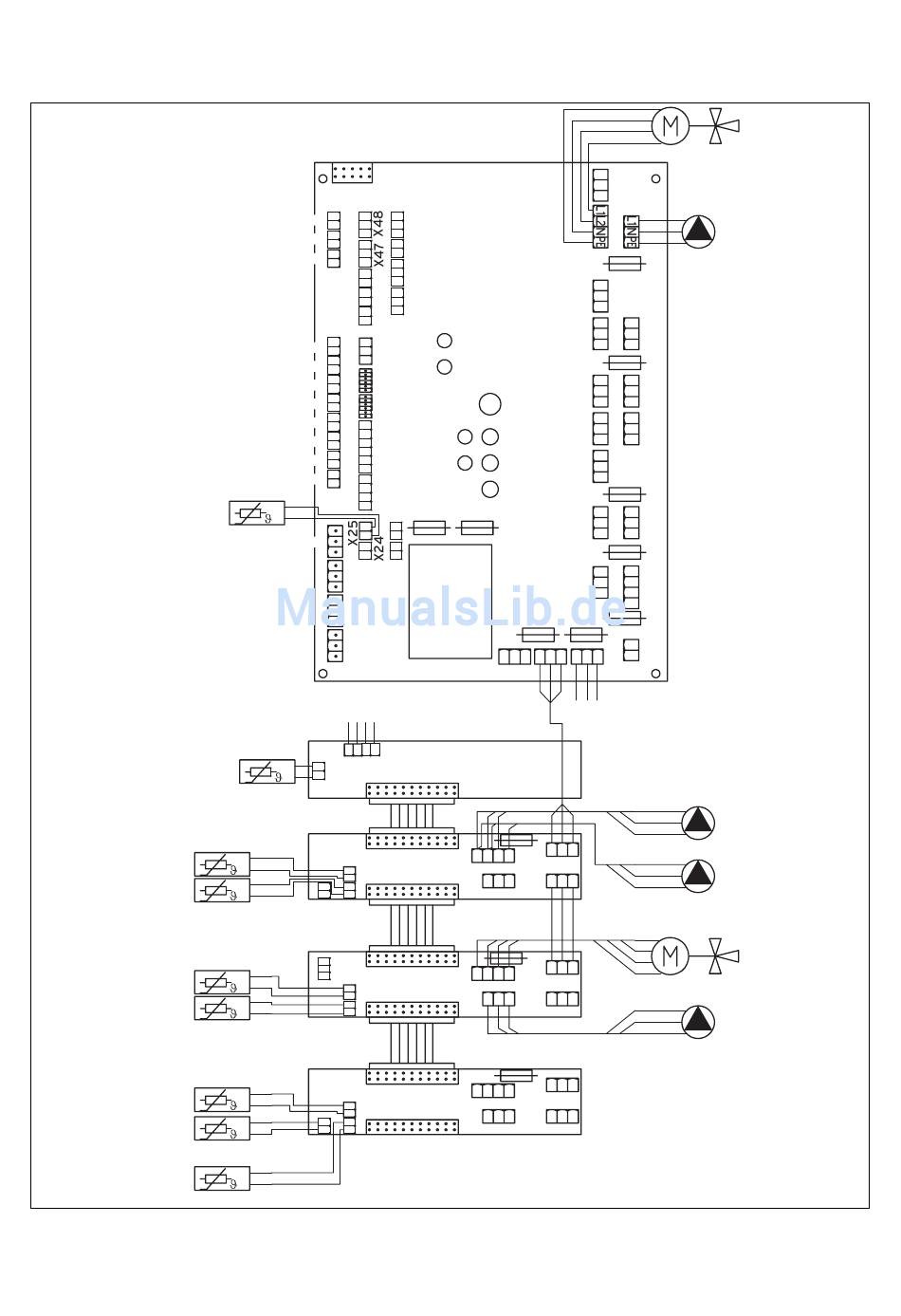

Abb. 6.14 Verdrahtungsplan 1
Installations- und Wartungsanleitung renerVIT 0020072927_00
X52
X43
X52
X42
X51
X41
X50
X46
X45
X49
X44
X34
X38
X34
X37
X34
X34
X36
X34
X34
X35
X34
X34
X34
X40
X23
X39
X22
X21
X20
Von CPU
kommend
X1
Kommunikationsmodul
X2
X3
X13
Speicherkreismodul X3
X8
X14
X9 X7
X11
X13
Heizkreismodul
X8
X14
X6
X7
X13
Puffermodul
X8
X14
X9 X7
Elektrische Installation 6
Mischer Rücklaufanhebung
X19
auf
zu
X18
X17
X16
X15 X14
X13 X12
X11 X10 X10
X9
X8 X7
X6
X5
X4
PE L1 N PE L1 N PE L1 N
X3 X2 X1
Netzzuleitung
230 V ~
Speicherladepumpe LP
PE L1 N
PE N L2 L1
X1
PE L1 N PE L1 N
X6 X2
PE L1 N
PE N L2 L1
X1
X3
PE L1 N PE L1
N
X2
Heizkreispumpe HK1-P
PE L1 N
PE N L2 L1
X1
X3
PE L1 N PE L1 N
X6 X2
Kesselkreispumpe
Zirkulationspumpe ZP
Heizkreismischer HK1
