3 Geräte- und Funktionsbeschreibung
3 Geräte- und Funktionsbeschreibung
3.1

Aufbau und Funktion des Pellet-Heiz kessels

17
16
15
14
13
12
11

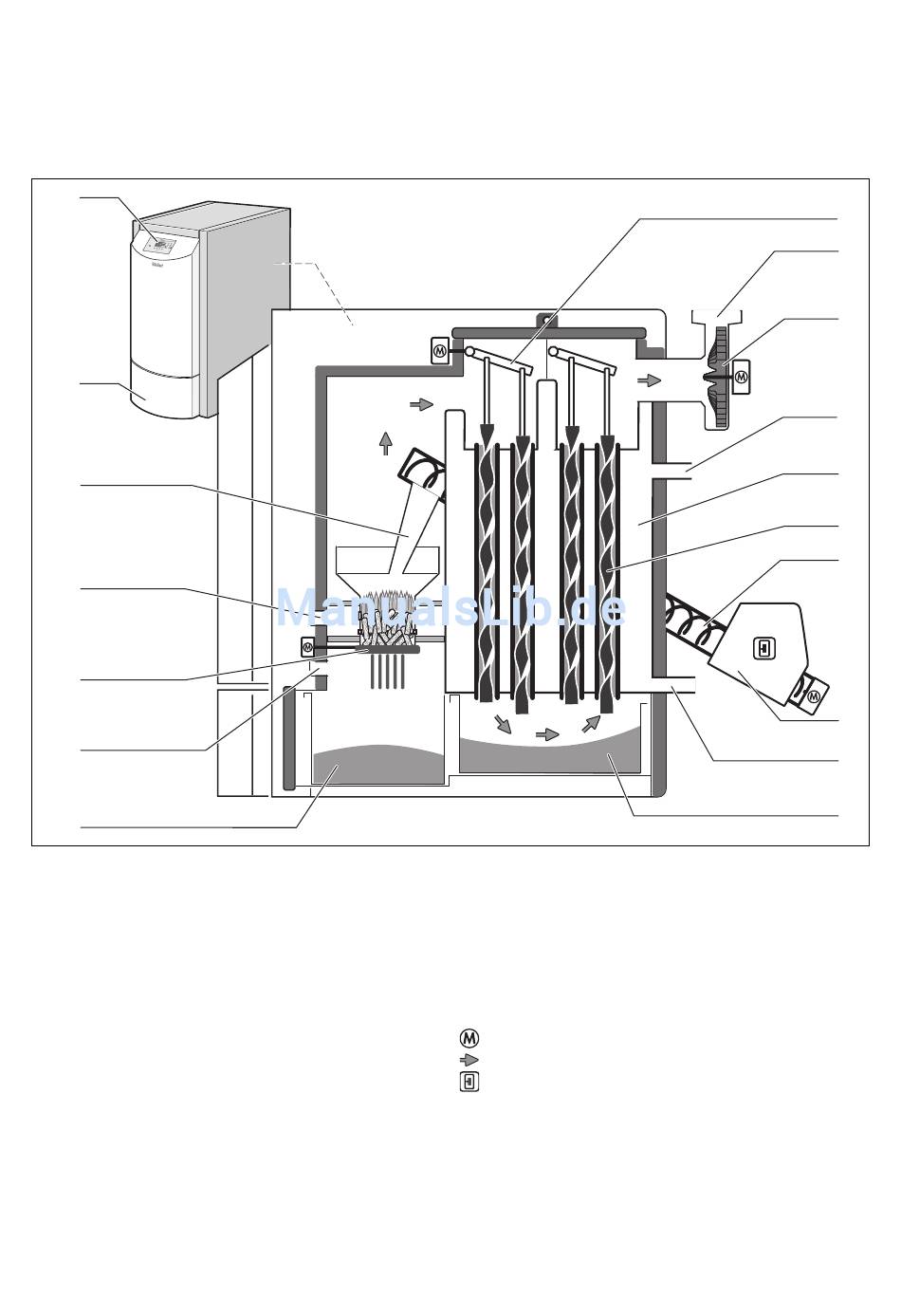

Abb. 3.1 Funktionsprinzip des Pellet-Heiz kessels
Legende:
1 Aufhängung Turbulatoren
2 Schornsteinanschluss
3 Saugzuggebläse
4 Vorlauf
5 Wärmetauscher
6 Turbulatoren
7 Einschubschnecke
8 Zwischenbehälter mit Rückbrandschutzeinrichtung
9 Rücklauf
10 Hinterer Aschebehälter
11 Vorderer Aschebehälter
10
12 Einlassöffnung Primärluft
13 Brennerrost
14 Einlassöffnung Sekundärluft
15 Fallschacht
16 Aschebehältertür
17 Bedienfeld/Regler
Motor
Zugweg Abgase
Rückbrandschutzeinrichtung
Installations- und Wartungsanleitung renerVIT 0020072927_00
