Vaillant renerVIT VKP 142-2 Installations- Und Wartungsanleitung Seite 33

Speicherkreismodul (serienmäßig integriert)
X8
PIN 1
X9 X7

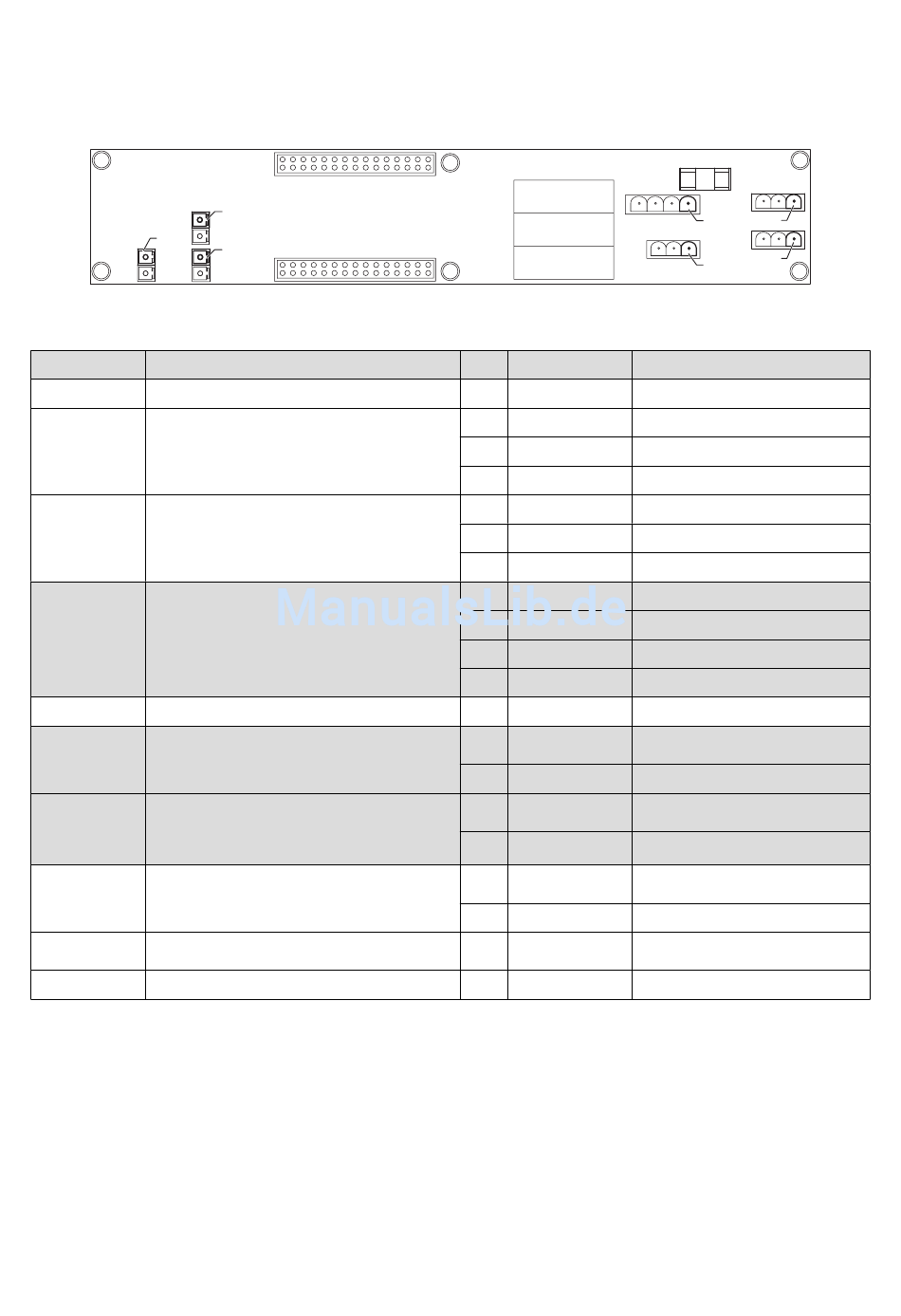

Abb. 6.9 Speicherkreismodul
Steckerplatz Bezeichnung
F1 Sicherung 5 A
X1 230 V AC Netz (Eingang)
X2 230 V AC Netz (Ausgang)
X3 230 V AC Relaisausgang: Speicherladepumpe
und Zirkulationspumpe
X6 nicht verwendet
X7 Temperatureingang: Speichertemperatur
X8 Temperatureingang: Zirkulationstemperatur
(nur bei Bedarf. Ohne Zirkulationstemperatur-
fühler wird die Zirkulationspumpe im Zeitbetrieb
gesteuert)
X9 Temperatureingang (wird nicht verwendet)
X13 Flachbandverbindung vorheriges Modul
(Eingang)
X14 Flachbandverbindung weiteres Modul (Ausgang)
Tab. 6.4. Klemmenbelegung Speichermodul
Installations- und Wartungsanleitung renerVIT 0020072927_00
X13
PIN 1
X14
PIN 1
Elektrische Installation 6
X6
Pin Signal
– –
1 L
2 N
3 PE
1 L
2 N
3 PE
1 L
2 L
3 N
4 PE
– –
1 AI1
2 AGND
1 AI2
2 AGND
1 AI3
2 AGND
– –
– –
F1
X1
PIN 1 PIN 1
X3
X2
PIN 1
PIN 1
Funktion
–
Phase
Nullleiter
Schutzleiter
Phase
Nullleiter
Schutzleiter
Phase für Zirkulationspumpe
Phase für Speicherladepumpe
Nullleiter
Schutzleiter
–
Analogeingang AI1; PT1000
(-10 ... +120 °C)
AGND
Analogeingang AI2; PT1000
(-10 ... +120 °C)
AGND
Analogeingang AI3; PT1000
(-10 ... +120 °C)
AGND
–
–
33
