7 Pellet-Lagerung

7 Pellet-Lagerung
Je nach Raumverhältnissen können unterschiedliche
Pellet-Lagermöglichkeiten eingesetzt und damit optimal
an die örtlichen Gegebenheiten angepasst werden.
– Pellet-Lagerraum innerhalb des Gebäudes:
– z. B. umgebauter Raum im Keller- oder Erd-
geschoss
– Sacksilo in separatem Pellet-Lagerraum, staub-
dicht getrennt vom Pellet-Heizkessel renerVIT.
– Pellet-Lagerraum außerhalb des Gebäudes:
– Sacksilo in witterungs beständigem Pellet-Lager-
raum
Erste Befüllung des Pellet-Lagers
Das Pellet-Lager darf erst nach der Inbetriebnahme der
Heizungsanlage befüllt werden. Der Vaillant Werks-
kundendienst überprüft die Einrichtung des leeren
Pellet-Lagers vor der ersten Inbetriebnahme der
Heizungs anlage.
7.1

Anforderungen an den Pellet-Lagerraum

a
Gefahr!
Brandgefahr im Aufstellraum!
Größere Mengen Pellets stellen eine Brand-
last dar und können in Brand geraten.
>
Weisen Sie den Betreiber darauf hin, dass
keine Pellets im Aufstellraum des Pellet-
Heizkessels gelagert werden dürfen.
b
Vorsicht!
Sachbeschädigung durch Feuchtigkeit!
Durch Feuchtigkeit im Pellet-Lagerraum kön-
nen die Pellets aufquellen und zu Störungen
oder Beschädigung der Wände führen.
>
Sorgen Sie dafür, dass in den Pellet-Lager-
raum keine Feuchtigkeit eindringen kann.
>
Errichten Sie das Pellet-Lager in einem tro-
ckenen Raum.
>
Beachten Sie die aktuell gültigen nationalen bau-
rechtlichen Vorschriften sowie die nationalen Brand-
schutzvorschriften.
>
Stellen Sie sicher, dass der Pellet-Lagerraum trocken
und durchgängig frostfrei ist.
>
Achten Sie darauf, dass der Boden des Pellet-Lager-
raumes eben ist, so dass die Austragung mit Wand-
durchführung in einer Ebene und einer Flucht aufge-
stellt werden kann.
Aktuelle allgemeine Informationen zum Pellet-Lager-
raum finden Sie auch unter www.depv.de oder www.pro-
pellets.at.
48
7.1.1 Abstand zwischen Pellet-Heizkessel und
Pellet-Lagerraum
Der Abstand zwischen dem Pellet-Heizkessel und dem
Pellet-Lagerraum muss von min. 1 m bis max. 4 m betra-
gen.
>
Achten Sie bei der Planung auf den zulässigen Biege-
radius der Förderschnecke.
7.1.2 Größe und Form des Pellet-Lagerraums
Die Größe des benötigten Pellet-Lagerraums hängt vom
Wärmebedarf des Gebäudes ab. Der Wärmebedarf kann
mittels Energiepass und/oder der bisher verbrauchten
Energiemenge ermittelt werden. Der Pellet-Lagerraum
sollte so ausgeführt werden, dass er die 1 – 1,2-fache
Jahresbrennstoffmenge aufnehmen kann.
Berücksichtigt man das nicht nutzbare Raumvolumen,
so ergeben sich folgende Anhaltswerte:
– Das nutzbare Volumen des Pellet-Lagerraumes
beträgt ca. 2/3 des Gesamtraumes
3
– 1 m Pellets haben ca. 650 kg Gewicht
– Energiegehalt der Pellets liegt bei ca. 4,9 kWh/kg
1
B
45°
5

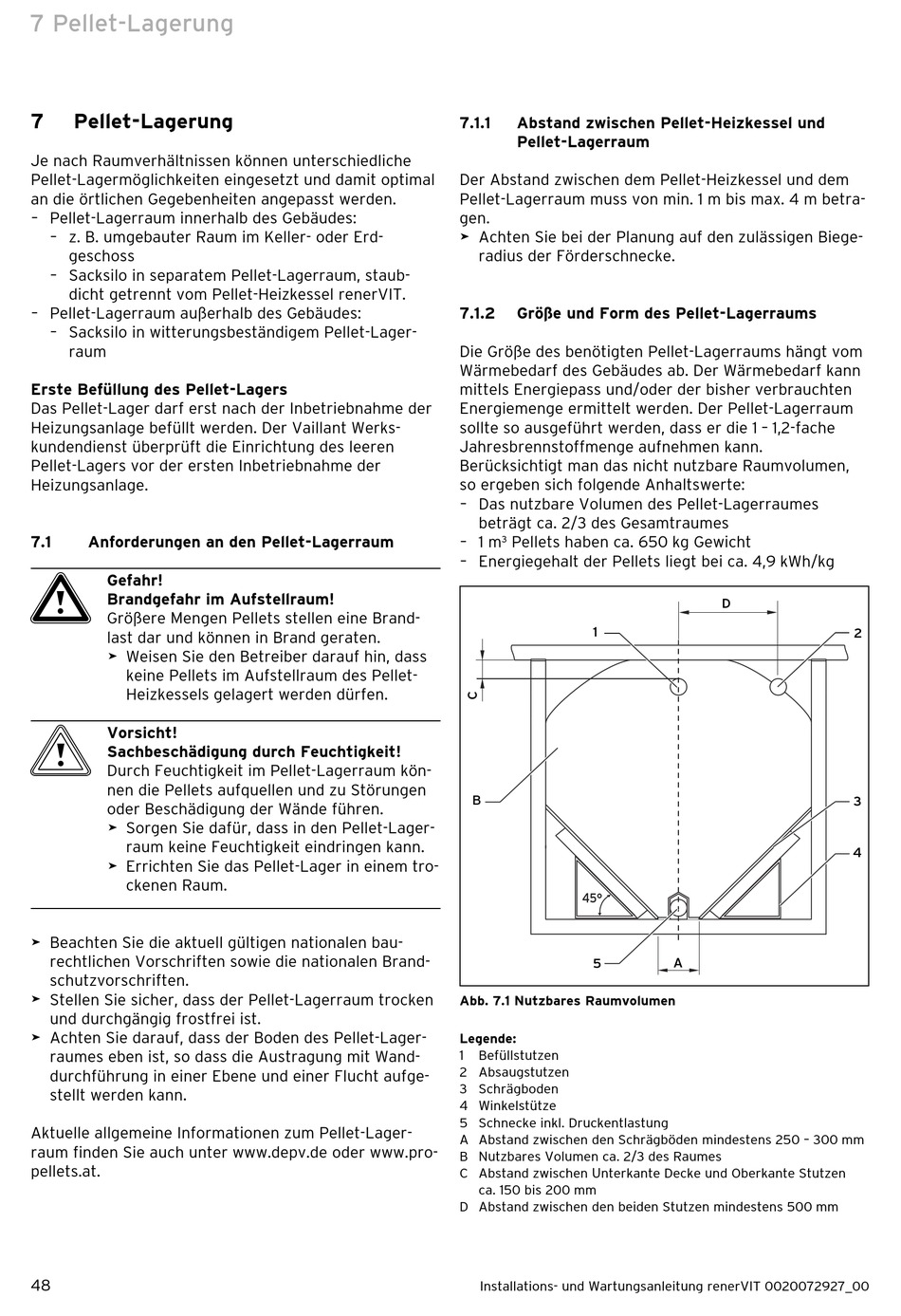

Abb. 7.1 Nutzbares Raumvolumen
Legende:
1 Befüllstutzen
2 Absaugstutzen
3 Schrägboden
4 Winkelstütze
5 Schnecke inkl. Druckentlastung
A Abstand zwischen den Schrägböden mindestens 250 – 300 mm
B Nutzbares Volumen ca. 2/3 des Raumes
C Abstand zwischen Unterkante Decke und Oberkante Stutzen
ca. 150 bis 200 mm
D Abstand zwischen den beiden Stutzen mindestens 500 mm
Installations- und Wartungsanleitung renerVIT 0020072927_00
D
A
2
3
4
