7 Pellet-Lagerung
3
2
A
1
3
2
A
1
4
A = mind. 500 mm

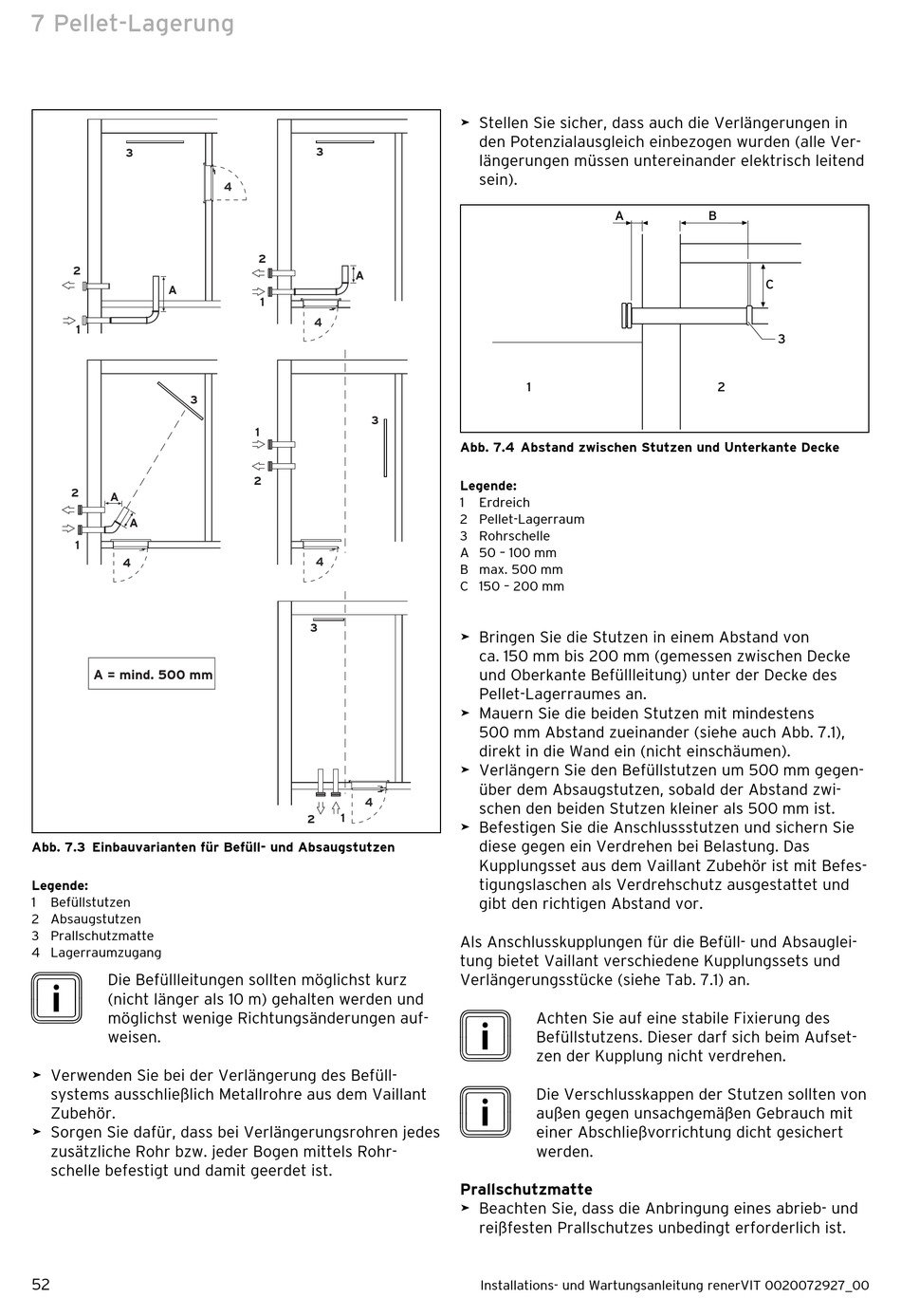

Abb. 7.3 Einbauvarianten für Befüll- und Absaugstutzen
Legende:
1 Befüllstutzen
2 Absaugstutzen
3 Prallschutzmatte
4 Lagerraumzugang
i
Die Befüllleitungen sollten möglichst kurz
(nicht länger als 10 m) gehalten werden und
möglichst wenige Richtungsänderungen auf-
weisen.
>
Verwenden Sie bei der Verlängerung des Befüll-
systems ausschließlich Metallrohre aus dem Vaillant
Zubehör.
>
Sorgen Sie dafür, dass bei Verlängerungsrohren jedes
zusätzliche Rohr bzw. jeder Bogen mittels Rohr-
schelle befestigt und damit geerdet ist.
52
3
4
2
A
1
4
3
1
2
4
3
4
1
2
>
Stellen Sie sicher, dass auch die Verlängerungen in
den Potenzialausgleich einbezogen wurden (alle Ver-
längerungen müssen untereinander elektrisch leitend
sein).
A
1
Abb. 7.4 Abstand zwischen Stutzen und Unterkante Decke
Legende:
1 Erdreich
2 Pellet-Lagerraum
3 Rohrschelle
A 50 – 100 mm
B max. 500 mm
C 150 – 200 mm
>
Bringen Sie die Stutzen in einem Abstand von
ca. 150 mm bis 200 mm (gemessen zwischen Decke
und Oberkante Befüllleitung) unter der Decke des
Pellet-Lagerraumes an.
>
Mauern Sie die beiden Stutzen mit mindestens
500 mm Abstand zueinander (siehe auch Abb. 7.1),
direkt in die Wand ein (nicht einschäumen).
>
Verlängern Sie den Befüllstutzen um 500 mm gegen-
über dem Absaugstutzen, sobald der Abstand zwi-
schen den beiden Stutzen kleiner als 500 mm ist.
>
Befestigen Sie die Anschlussstutzen und sichern Sie
diese gegen ein Verdrehen bei Belastung. Das
Kupplungs set aus dem Vaillant Zubehör ist mit Befes-
tigungslaschen als Verdrehschutz ausgestattet und
gibt den richtigen Abstand vor.
Als Anschlusskupplungen für die Befüll- und Absauglei-
tung bietet Vaillant verschiedene Kupplungssets und
Verlängerungsstücke (siehe Tab. 7.1) an.
i
Achten Sie auf eine stabile Fixierung des
Befüllstutzens. Dieser darf sich beim Aufset-
zen der Kupplung nicht verdrehen.
i
Die Verschlusskappen der Stutzen sollten von
außen gegen unsachgemäßen Gebrauch mit
einer Abschließvorrichtung dicht gesichert
werden.
Prallschutzmatte
>
Beachten Sie, dass die Anbringung eines abrieb- und
reißfesten Prallschutzes unbedingt erforderlich ist.
Installations- und Wartungsanleitung renerVIT 0020072927_00
