4.6.2 Pellet-Heizkessel mit Hebeeinrichtung
transportieren
>
Entfernen Sie die obere Verkleidung, um an die
Kranöse zu gelangen (¬ 4.7 Verkleidungen abneh-
men und montieren).

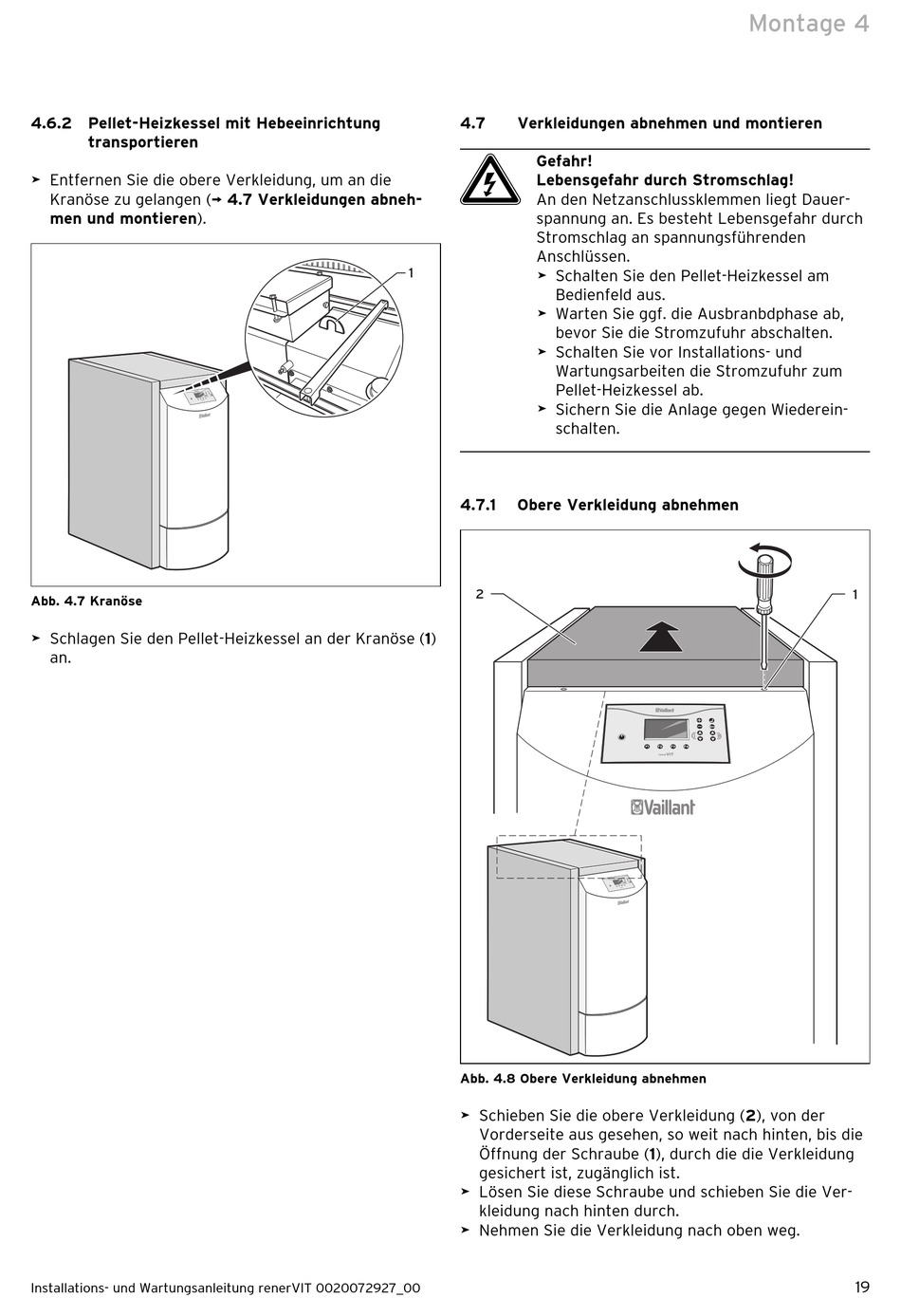

Abb. 4.7 Kranöse
>
Schlagen Sie den Pellet-Heizkessel an der Kranöse (1)
an.
Installations- und Wartungsanleitung renerVIT 0020072927_00
4.7

Verkleidungen abnehmen und montieren

e
Gefahr!
Lebensgefahr durch Stromschlag!
An den Netzanschlussklemmen liegt Dauer-
spannung an. Es besteht Lebensgefahr durch
Stromschlag an spannungsführenden
Anschlüssen.
1 >
Schalten Sie den Pellet-Heizkessel am
Bedienfeld aus.
>
Warten Sie ggf. die Ausbranbdphase ab,
bevor Sie die Stromzufuhr abschalten.
>
Schalten Sie vor Installations- und
Wartungsarbeiten die Stromzufuhr zum
Pellet-Heizkessel ab.
>
Sichern Sie die Anlage gegen Wiederein-
schalten.
4.7.1

Obere Verkleidung abnehmen

2
Abb. 4.8 Obere Verkleidung abnehmen
>
Schieben Sie die obere Verkleidung (2), von der
Vorder seite aus gesehen, so weit nach hinten, bis die
Öffnung der Schraube (1), durch die die Verkleidung
gesichert ist, zugänglich ist.
>
Lösen Sie diese Schraube und schieben Sie die Ver-
kleidung nach hinten durch.
>
Nehmen Sie die Verkleidung nach oben weg.
Montage 4
1
19
