4.5 Erforderliche Mindestabstände zur
Aufstellung
1

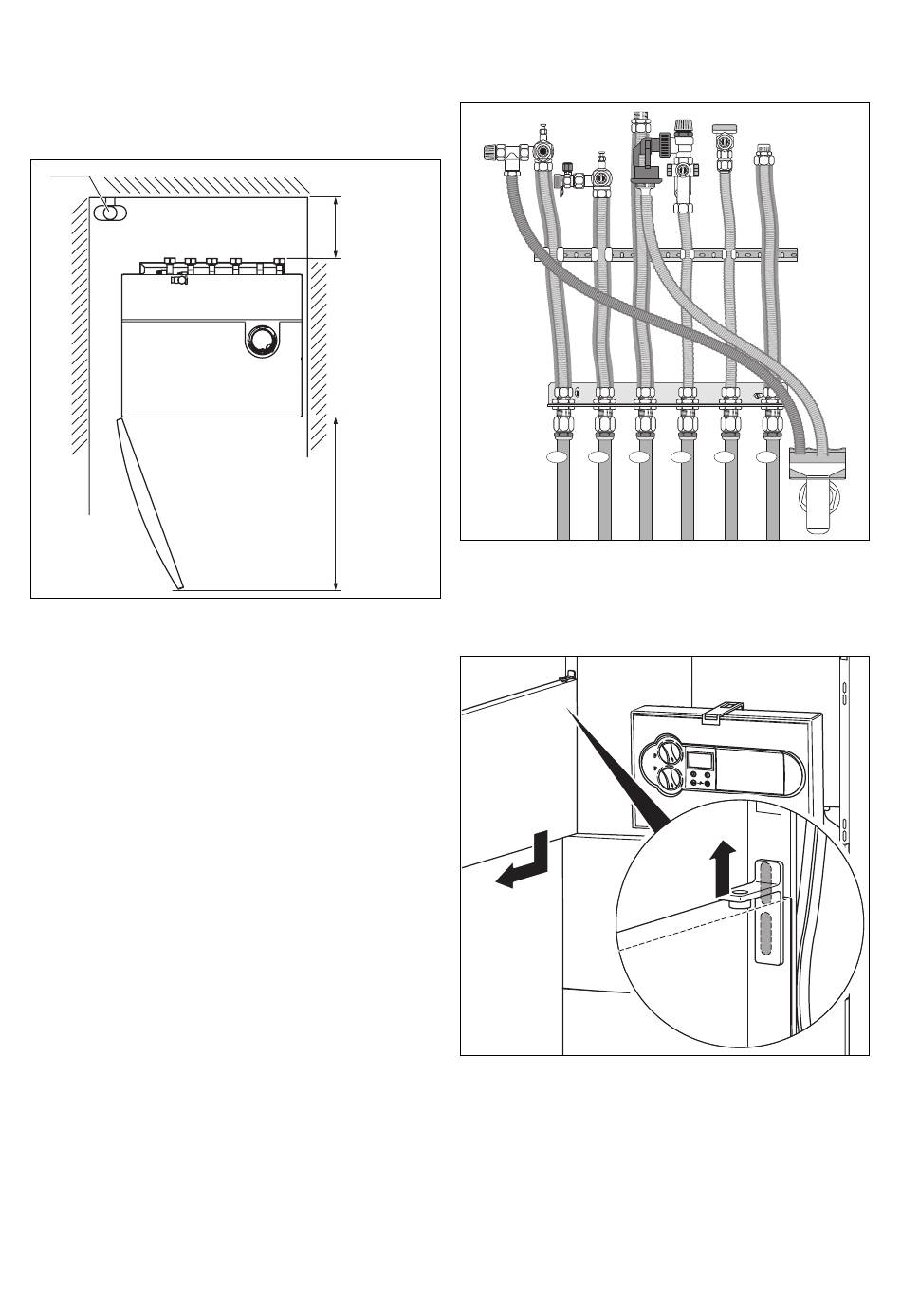

Abb. 4.9 Abstände bei der Aufstellung (Maße in mm)
1) Notwendiger Mindestabstand in Verbindung mit dem Zubehör
Wandanschluss konsole 302 690 (Anschlusskonsole für Montage von
unten)
2) Notwendiger Mindestabstand in Verbindung mit dem Zubehör
Wandanschlusskonsole 305 978 (Anschlusskonsole für Montage von
oben)
Ein Abstand des Gerätes von Bauteilen aus brennbaren
Baustoffen bzw. mit brennbaren Bestandteilen ist nicht
erforderlich, da bei Nennwärmeleistung des Gerätes hier
eine niedrigere Temperatur auftritt als die zulässige
Temperatur von 85 °C (Mindestabstand von der Wand
5 mm).
Die erforderlichen Mindestabstände bei der Aufstellung
können Sie der Abbildung 4.9 entnehmen.
Beachten Sie jedoch, dass neben dem Gerät ein ausrei-
chender Freiraum verbleibt, um die Ablaufschläuche si-
cher über dem Ablauftrichter (1) positionieren zu kön-
nen. Der Ablauf muss einsehbar sein.
Über dem Gerät ist ein Freiraum von mindestens
300 mm erforderlich.
Je nach Türanschlag sollte ein Wandabstand eingehalten
werden, um das einwandfreie Öffnen der Verkleidungs-
tür sicher zu stellen.
Installations- und Wartungsanleitung ecoCOMPACT
1) 2)
140 / 160
600
Abb. 4.10 Zubehör, hier: Anschlusskonsole für Montage von
4.6
Falls erforderlich können Sie die Tür herausnehmen.
Abb. 4.11 Tür entfernen
• Ziehen Sie zuerst das obere Verkleidungsteil nach
vorn ab.
• Schieben Sie die geöffnete Tür zusammen mit dem
oberen Scharnier nach oben.
• Nehmen Sie die Tür nach unten aus dem Scharnier
heraus.
HRL HVL WW KW
unten
Tür entfernen und Türanschlag wechseln
2.
Montage 4
Gas Z
1.
