5.8.4 Armlehnen-Abnehmen (Reha-Sitz)
Die Armlehnen an beiden Seiten des Rollstuhls können
abgenommen werden, um das seitliche Ein- und
Aussteigen zu ermöglichen.
Siehe den entsprechenden Armlehnentyp.
Bei Armlehnen mit einem Pfosten:
• Das Sternrad an der Unterseite des Pfostens lösen.
• Die Armlehne aus der Aufnahme heben (Fig. 5.40).
Armlehne mit Winkelverstellung:
• Das Sternrad am unteren Gelenk der Armlehne lösen.
• Die Armlehne nach oben aus der Halterung ziehen.
Sie können sie jetzt nach hinten klappen ( Fig. 5.41 ).
5.8.5 Armlehnen - Auswechseln
Siehe den entsprechenden Armlehnentyp.
Verstellen der Armlehne mit Zetralstütze:
Die Armlehne mit Zentrastütze kann zur Anpassung an
die individuellen Bedürfnisse des Benutzers in der Höhe
verstellt werden.
1. Nehmen Sie die Befestigungsschraube ab, die sich an
der Außenseite der Armlehne (A) befindet.
2. Heben Sie die obere Armlehne auf die gewünschte
Höhe an und ziehen Sie die Befestigungsschraube (A)
wieder an. (Fig. 5.40).
Armlehne mit Winkelverstellung:
Die Armlehne aus der zurückgeklappten Position nach
vorne bringen und den Pfosten in die Aufnahme stecken.
Das Sternrad an der Halterung anziehen, um den Pfosten
zu arretieren (Fig. 5.41).
5.8.6 Verstellen der Armlehnenbreite (nur Jay und Jay
Comfort Sitz)
Zum Verstellen der Breite:
• Die vier Schrauben (13 mm Schraubenschlüssel) wie
abgebildet (Fig. 5.42) lösen.
• Die Halteplatten für die Armlehnenaufnahme in die
gewünschte Position bringen (Fig. 5.43).
• Vor dem Gebrauch die Schrauben fest anziehen.
HINWEIS: Bitte überprüfen Sie, dass die neue
Armlehnenposition die Sitzpositionierungsmodule
wie z.B. Sitzlift-, Sitzneigungsverstellung etc. nicht
behindert.
5.8.7 Einstellen der Armlehnenhöhe
Siehe den entsprechenden Armlehnentyp.
Armlehne mit einem Pfosten (Komfort, Standard- und
Recaro Sitz):
Die Höhenverstellung der Armlehnen erfolgt über die
Gewindeschrauben an der Vorderkante des Stützenrohrs.
Zum Verstellen der Höhe (Fig. 5.40) die Stellschrauben
lösen (3,0 mm Inbusschlüssel), die Armlehne in die
gewünschte Position bringen und die Schraube anziehen.
30
SALSAR / SALSA M
2 2
Armlehne mit Winkelverstellung, (Fig. 5.41):
• Die Schraube an der hinteren Armlehnenaufnahme
lockern.
• Das Armlehnenteil in der Öffnung im Rückengestell
nach oben oder unten schieben.
• Die Schraube bei der gewünschten Höhe festziehen.
• Die Stellschraube am vorderen Pfosten lockern.
• Die Höhe vorne einstellen.
• Ziehen Sie alle Schrauben fest.
• Den Vorgang auf der anderen Seite wiederholen.

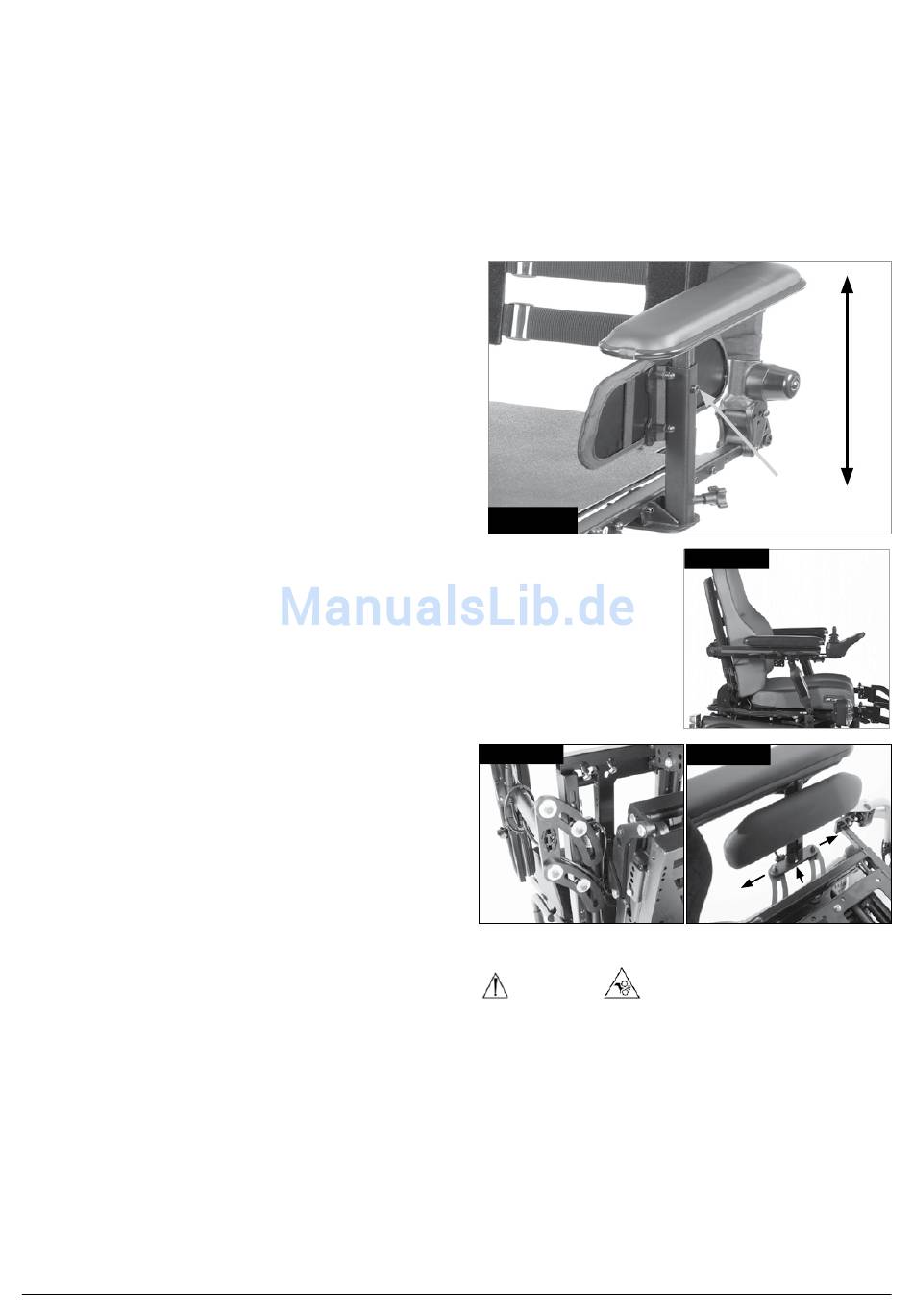

Fig. 5.40
Fig. 5.42
5.9 Fußrasten
WARNUNG!
• Achten Sie auf Ihre Umgebung und darauf, dass
Sie sich bei der Verlängerung der Beinstützen keine
Verletzungen zuziehen.
• Achten Sie vor der Benutzung des Rollstuhls immer
darauf, dass die Fußrasten oder Fußbretter nicht mit
den Lenkrädern in Berührung kommen.
• Die Fußrasten dürfen keinesfalls zum Anheben oder
Tragen des Rollstuhls verwendet werden.
• Wie bei allen beweglichen Teilen darauf achten, dass
Sie Ihre Finger nicht einklemmen.
A
Fig. 5.41
Fig. 5.43
