6.15 Manuell verstellbarer Rücken (manuelle
Fig.6.30
Rückenwinkelverstellung Reha-Sitz)
Zum Verstellen der Tiefe siehe Abschnitt 6.2.

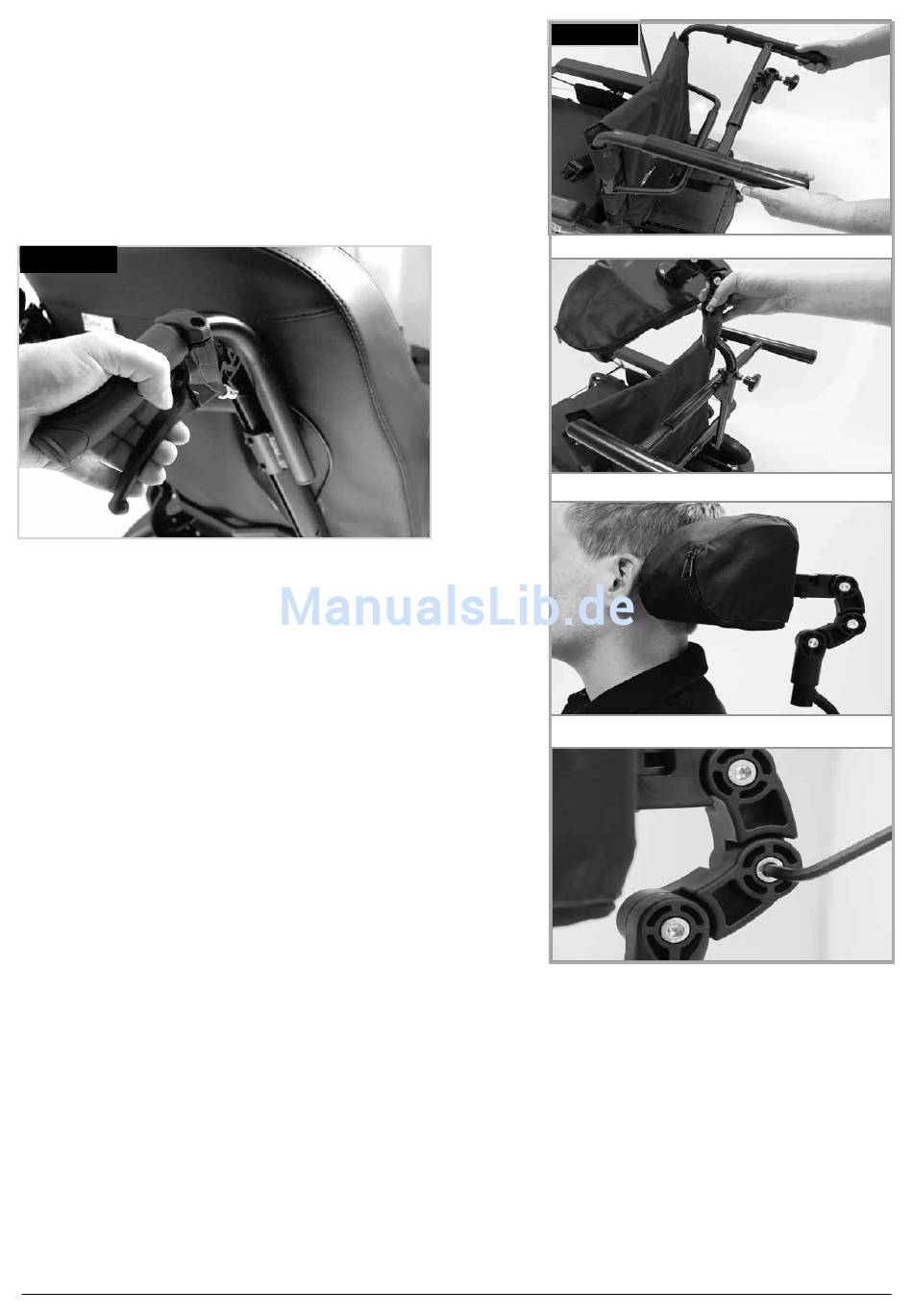

Um den Rückenwinkel nach hinten zu verstellen, den
Hebel oben am Rücken, mit dem die Gasdruckfeder
betätigt wird, ziehen. Den Hebel gezogen halten und
den Rücken auf den gewünschten Winkel verstellen.
Wenn Sie den Hebel loslassen, bleibt der Winkel in der
eingestellten Position. Wenn Sie die Rückenlehne in die
aufrechte Position bringen möchten, müssen Sie u. U. die
Bewegung nach oben unterstützen (Fig. 6.29.1).
Fig. 6.29.1
6.16 JAY Rücken
An den Standard Rücken kann ein JAY Rücken montiert
werden, dieser ist als Option erhältlich.
6.17 Kopfstütze
Zur Montage der Standard-Kopfstütze die Halteklammer
mit den mitgelieferten Schrauben und Muttern an den
Schiebegriffen anbringen, dabei darauf achten, dass sie
ganz angezogen sind.
Zur Montage der Reha-Kopfstütze die Halteklammer
mit den mitgelieferten Schrauben und Muttern an den
Schiebegriffen anbringen, dabei darauf achten, dass sie
ganz angezogen sind.
Kopfstütze verstellen (Alle).
Lockern Sie zur Höhenverstellung der Kopfstütze
den Hebel, schieben Sie das innere, vertikale
Rohr in die gewünschte Position und ziehen Sie
den Hebelmechanismus wieder fest. Die Tiefe der
Kopfstütze zum Sitz wird wie folgt verstellt: Die 6 mm
Sechskantschrauben lockern, das Gelenk auf die
gewünschte Position schieben und dann die Schrauben
gut festziehen. Zum Verstellen des Kopfstützenwinkels
die Schrauben am Kopfstützenpolster lockern, die
Position der Kopfstütze wie gewünscht einstellen und die
Schrauben gut anziehen. (Fig. 6.30)
