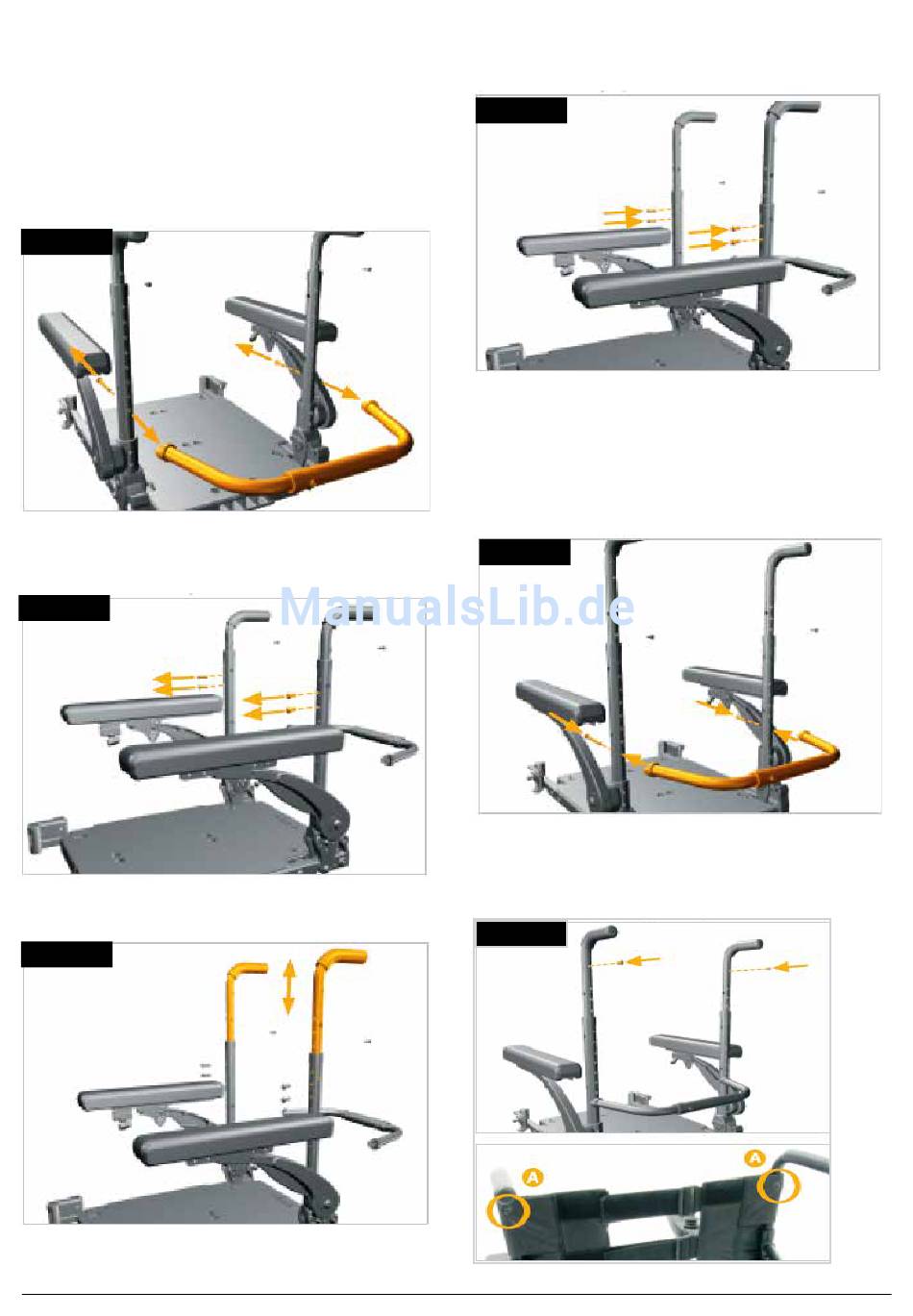

4. Die 4 mm Schrauben für den Rückenbügel und den
Rückenbügel abnehmen, (Fig. 6.20).
HINWEIS: Dieser Schritt ist nicht immer erforderlich. Wenn
die Schiebegriffe weit genug oben sind, lassen sich die
Schrauben für den Rückenbügel u.U. nicht in die Rohre
für die Schiebegriffe eindrehen. Zum Testen diesen Schritt
überspringen und zu Nummer 5 und 6 gehen. Wenn
der Rückenbügel die Bewegung der Schiebegriffe nicht
behindert, muss er nicht abgenommen werden.
Fig. 6.20
5. Die 4 mm Stellschrauben für das Rückenrohr
abnehmen (Fig. 6.21).
Fig. 6.21
6. Beide Rückenrohre
einstellen, (Fig. 6.22).
Fig. 6.22
38
SALSAR / SALSA M
2
auf die gewünschte
2
7. Die Stellschrauben für das Rückenrohr wieder
einsetzen. Arbeiten Sie mit einem Drehmoment von 10
N/m (Fig. 6.23).
Fig. 6.23
8. Wenn der Rückenbügel Schritt 4 abgenommen wurde,
den Rückenbügel und die Schrauben wieder anbringen.
Arbeiten Sie mit einem Drehmoment von 10 N/m (Fig.
6.24).
HINWEIS: Den Rückenbügel kann jetzt auch verstellt
werden.
Fig. 6.24
9. Die beiden Schrauben oben an der Bespannung wieder
anbringen. Dabei darauf achten, dass die Schrauben
durch die Ösen (A) oben an der Bespannung eingesteckt
werden, (Fig. 6.25).
Höhe
Fig. 6.25
