4.31.1 Beckengurt Reha-Sitz
Der 5 cm Beckengurt mit
Schnalle. (Fig. 4.6).
Der gepolsterte 5 cm
Beckengurt mit Schnalle. (Fig.
4.7)
Beckengurt, eingebaut für einen
Rechtshänder. (Fig. 4.8)
Beckengurt, eingebaut für einen
Linkshänder. (Fig. 4.9)
Den Gurt locker über den Sitz legen; für einen
Linkshänder zeigt dabei
die Öffnung der Schnalle
nach rechts und für einen
Rechtshänder nach links. (Fig.
4.10)
Die beiden anderen Enden
des Gurts wie oben abgebildet
durch die Lücke zwischen
den Rückenpfosten und dem
Rückenkissen führen.
(Fig. 4.11)
Die Gurtenden mit
den Halterungen wie
abgebildet durch das untere
Befestigungsloch unter die
Querstrebe einführen.
Vergewissern Sie sich, dass
die Schnallen zugänglich sind
und der Gurt nicht verdreht ist,
(Fig. 4.12).
20
SALSAR / SALSA M
2

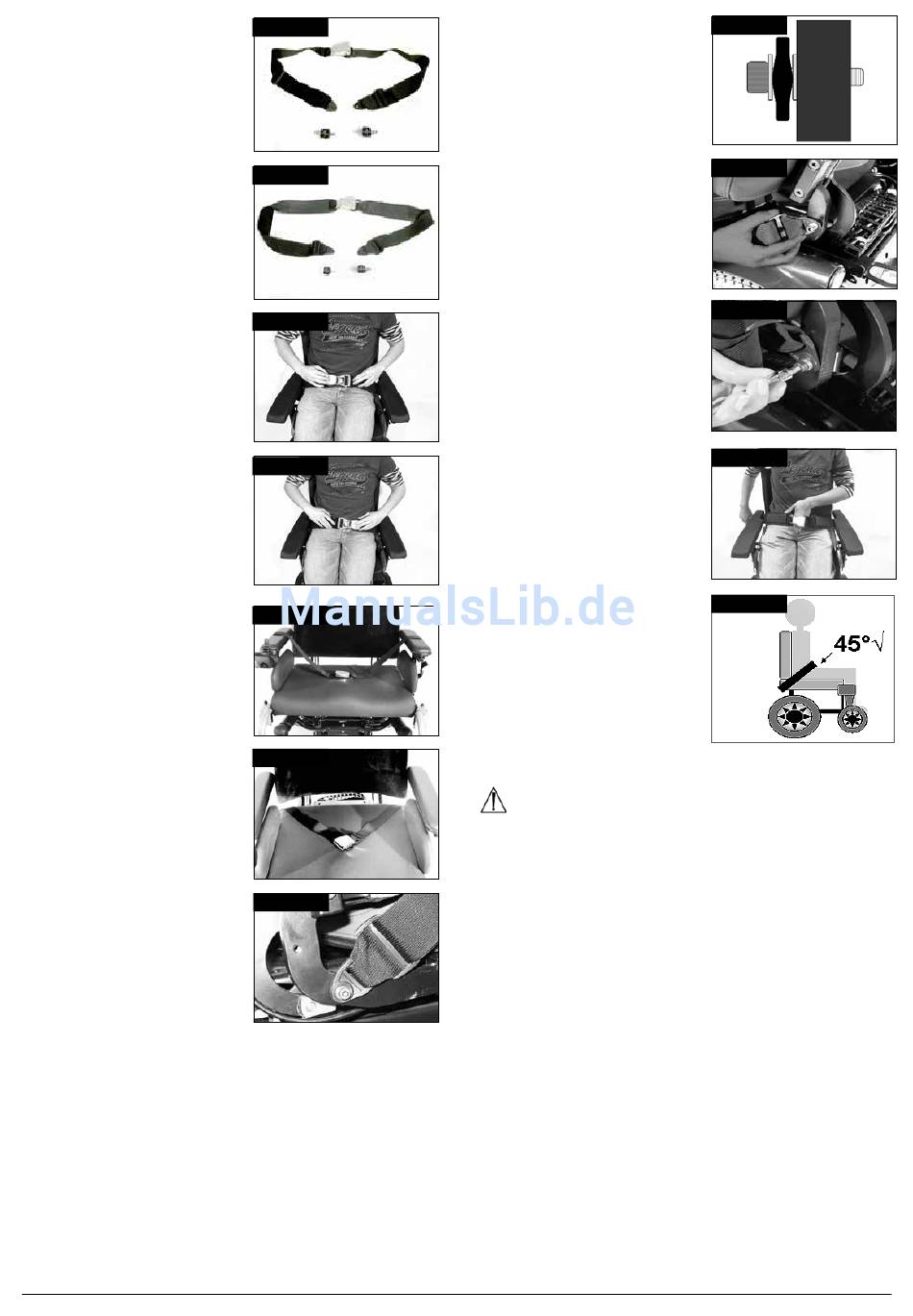

Fig. 4.6
Fig. 4.7
Fig. 4.8
Fig. 4.9
Fig. 4.10
Fig. 4.11
Fig. 4.12
2
Eine Unterlegscheibe auf die
Schraube aufsetzen.
Die Schraube durch den
Befestigungsbügel für den
Beckengurt stecken.
Die nächste Unterlegscheibe
auf die Schraube stecken (Fig.
4.13).
Die Schraube in das unterste
vorgebohrte Loch im Rahmen
einschrauben.
(Fig. 4.14)
Mit einem 5,0 mm
Sechskantschlüssel auf ein
Drehmoment von 10Nm
anziehen (Fig. 4.15).
Die Länge des Beckengurts
passend einstellen. Um den
Komfort und die Sicherheit des
Benutzers zu gewährleisten,
sollte die Lücke nicht mehr als
eine Handbreite betragen.
Die Handbreite sollte mit dem
normal gespannten Beckengurt
gemessen werden und keine
großen Lücken oder Schlaufen
lassen (Fig. 4.16).
Normalerweise sollte der
Beckengurt so angebracht
werden, dass sich die Gurte in
einem Winkel von ca. 45° (Fig.
4.17) befinden; wenn er richtig
eingestellt ist, darf der Benutzer
im Sitz nicht nach unten rutschen.
GEFAHR
!
• Achten Sie immer darauf, dass der Beckengurt vor
dem Anlegen korrekt angebracht und eingestellt ist.
• Wenn der Gurt zu locker sitzt, kann der Benutzer
nach unten rutschen und sich verletzen.
• Prüfen Sie den Beckengurt und die Befestigungsteile
in regelmäßigen Abständen auf Anzeichen von
Ausfransen oder Schäden. Je nach Bedarf muss er
ausgetauscht werden.
• Beim Service überprüfen, dass die Schnalle richtig
funktioniert und auf Anzeichen von Abnutzung am
Material oder an den Plastikhalterungen achten.
• Beckengurte sind für den Transport in Fahrzeugen
nicht geeignet, es müssen zugelassene
Rückhaltesysteme verwendet werden.
HINWEISE:
1. Standard-Bespannung - Die Bewegung des
Beckengurts wird durch die Bespannung eingeschränkt
2. Rücken mit Kontur - Unten Universalaufnahme wie bei
verstellbarem Rückenwinkel verwenden.
Fig. 4.13
Fig. 4.14
Fig. 4.15
Fig. 4.16
Fig. 4.17
Rev.3.0
