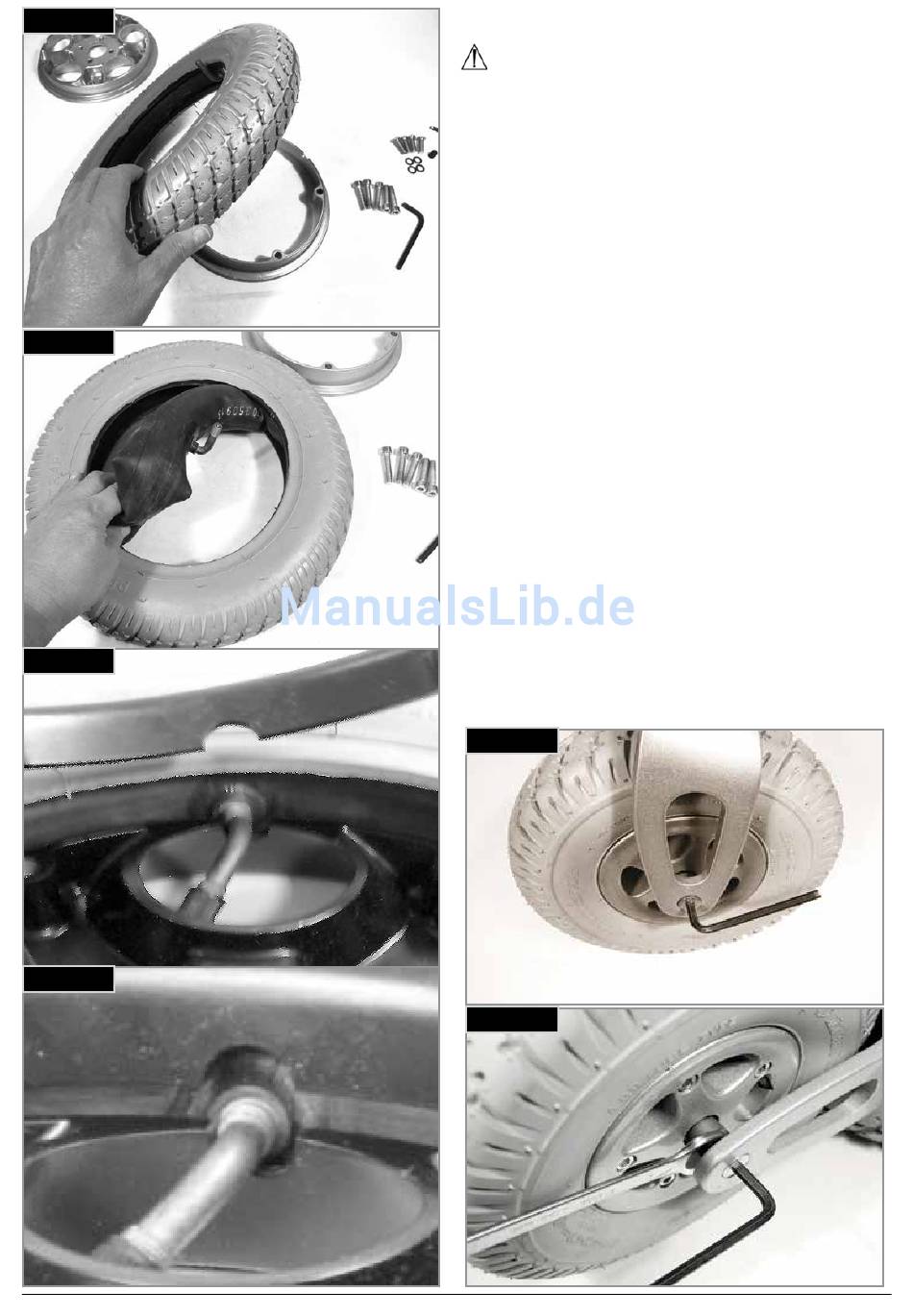

Fig.13.9
Fig.13.10
Fig.13.11
Fig.13.12
68
SALSAR / SALSA M
2 2

13.4 Lenkrad ausbauen

WARNUNG!
Der Ausbau der Lenkräder ist eine sicherheitskritische
Aufgabe. Wenn Sie sich selbst bei der Übernahme der
folgenden Anweisungen unsicher fühlen, wenden Sie sich
bitte an Ihren Sunrise Medical Fachhändler.
• Beachten Sie, welches der beiden Löcher zur
Befestigung des Lenkrades verwendet wird.
• Beide Lenkräder müssen an der gleichen Position
befestigt werden.
• Je nachdem, welches Lenkrad vorliegt, werden zum
Lösen der Achsenschrauben entweder zwei 5 mm
Inbusschlüssel oder zwei 13 mm Schraubenschlüssel
benötigt, (Fig. 13.13 und 13.14).
• Wenn es sich um Sechskantschrauben handelt, die
Nyloc-Mutter abnehmen.
• Beim Wiedereinbau immer eine neue Nyloc-Mutter
verwenden.
• Zwischen den Radlagern befindet sich ein Distanzstück.
Beim Wiedereinbau die Schraube nicht mit Gewalt
durchschieben. Das Rad vorsichtig nach vorne und
hinten bewegen, bis die Schraube durchrutscht.
• Das äußere Abstandsstück abnehmen (Fig. 13.15).
• Den Achsbolzen abnehmen (Fig. 13.16).
• Nehmen Sie das Lenkrad ab.
• Für den Wiedereinbau wird das oben stehende
Verfahren in umgekehrter Richtung abgearbeitet.
• Mit einem Drehmoment von 19 Nm anziehen.
Fig.13.13
Fig.13.14
