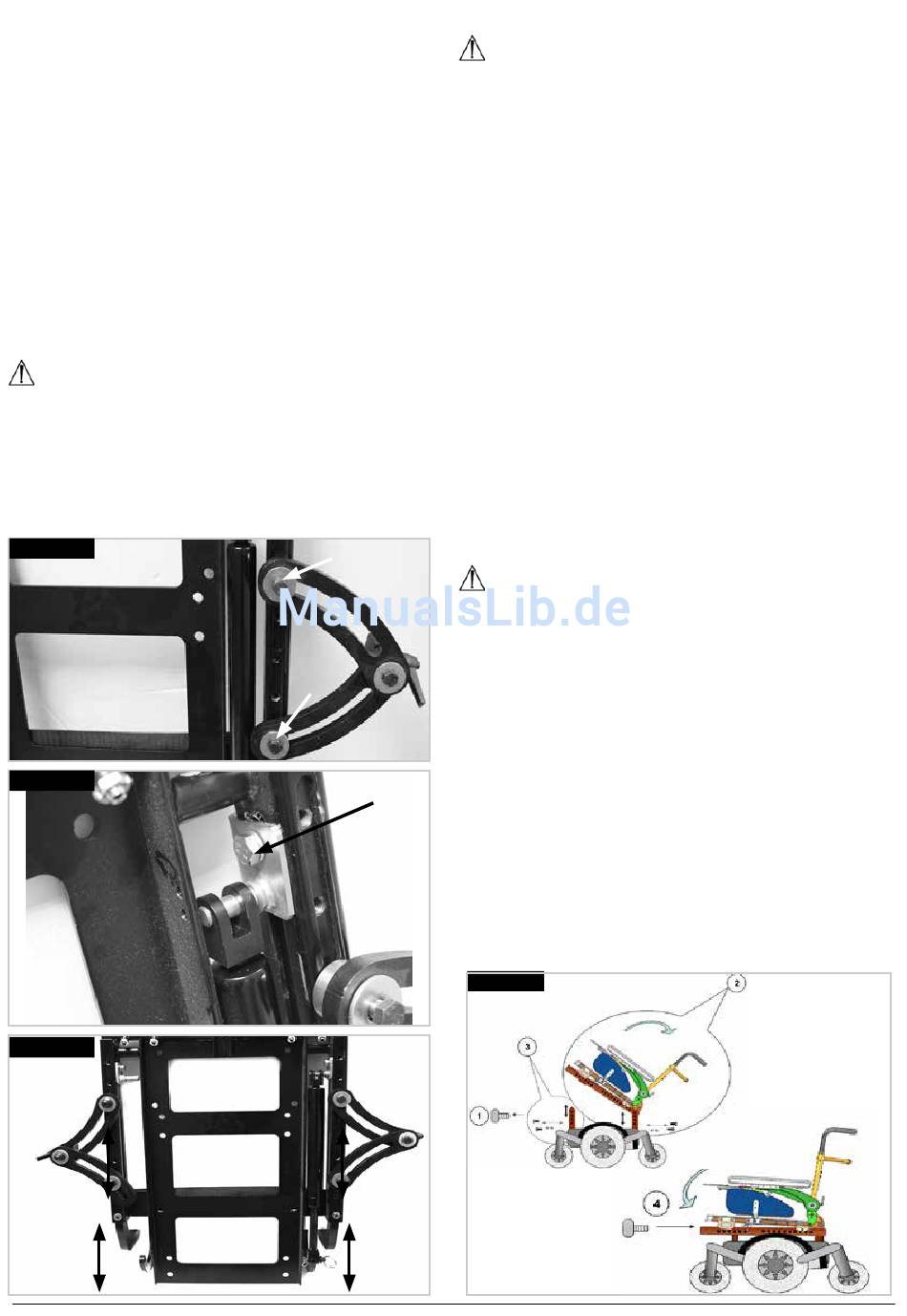

6.8 Reha-Sitz - Tiefe

• Lockern Sie die Stellschrauben für die
Armlehnenbreite mit einem 13,0 mm
Schraubenschlüssel (1 und 2, Fig. 6.7) oder nehmen
Sie sie ab.
• Lockern Sie die Befestigungsschrauben für
den mechanischen festen Rückenwinkel/ die
Gasdruckfeder / den elektrischen Verstellmotor (A,
Fig. 6.8) mit einem 13,0 mm Schraubenschlüssel.
• Den Vorgang auf der anderen Seite wiederholen.
• Schieben Sie das innere Sitzgestell in die gewünschte
Position.
• Bringen Sie alle Halterungen wieder an und ziehen
Sie die Schrauben an.
HINWEIS: Die Bananenplatten, die den Neigungswinkel
des festen Sitzes bestimmen, müssen unter Umständen
auch abgenommen werden (Abschnitt 6.14).
WARNUNG!
• Sunrise Medical empfiehlt dringend, dass Sie sich zur
Durchführung dieser Aufgabe an den Kundendienst
von Sunrise Medical wenden.
Fig. 6.7
4
Fig. 6.8
Fig. 6.9
Rev.3.0
6.9 Standardsitz - Höhenverstellung
Dabei aufpassen, dass Ihre Finger nicht im oberen Rahmen
eingeklemmt werden. Holen Sie sich jemanden, der Ihnen
während der Einstellung den Sitz festhält.
Verstellung der Sitzhöhe:
Nur Salsa R2 Hinterradantrieb mit Modulschnittstelle zum
Sitz:
•
•
•
•
•
Nur Salsa M2 mit Mittelradantrieb:
•
•
1
•
•
2
•
•
•
3 •
•
•
•
Fig. 6.10
WARNUNG!
Nehmen Sie die beiden Schrauben an der Befestigung
der Schnittstelle zum Sitz an der Vorderseite mit einem 5
mm Inbusschlüssel ab.
Nehmen Sie die Schrauben an der Rückseite der
Modulschnittstelle zum Sitz ab.
Montieren Sie den Erweiterungssatz für die Sitzhöhe an
die Rückseite der Modulschnittstelle und verbinden sie ihn
mit dem Rahmen.
Verbinden Sie den vorderen Teil des Verbindungssatzes
mit den unteren Löchern.
Achten Sie darauf, dass alle Befestigungsteile auf das
richtige Drehmoment angezogen werden.
Lösen Sie die beiden den Handschrauben unter der
Vorderseite des Sitzrahmens, die den Sitzrahmen mit der
Sitzmodul-Schnittstelle verbinden.
Klappen Sie den Sitzrahmen nach hinten und stellen
Sie ihn mithilfe der Sicherungsstange hoch (wie bei der
Motorhaube eines PKW).
VORSICHT!
Je nach den eingebauten Optionen kann der Sitz sehr
schwer sein. Es wird empfohlen, diesen Vorgang mit zwei
Personen durchzuführen.
Drehen Sie den Sitz nicht um mehr als 60°nach hinten.
Entfernen Sie die beiden Schrauben aus den hinteren
Sitzstreben.
Senken/Heben Sie den Sitz in die gewünschte Stellung.
Richten Sie den Sitz an den entsprechenden Löchern
aus, setzen Sie die Schrauben ein und ziehen Sie diese
fest.
Entfernen Sie die beiden Schrauben aus den vorderen
Sitzstreben.
Heben/Senken Sie die Streben auf die entsprechende
Position.
Richten Sie den Sitz an den entsprechenden Löchern
aus, setzen Sie die Schrauben ein und ziehen Sie diese
fest.
Schließen Sie den Sitz, setzen Sie die Handschrauben
ein und ziehen Sie diese fest (Fig. 6.10).
