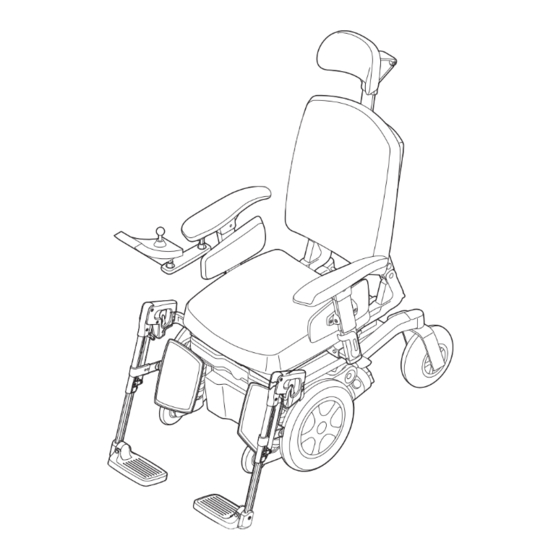

- Seite 1 Elektro-Rollstuhl BEDIENUNGSANLEITUNG Puma 40 9006404H...
- Seite 2 Puma 40...
- Seite 3 Puma 40 © 2016 Sunrise Medical Alle Rechte vorbehalten. Die hier enthaltenen Informationen dürfen ohne vorherige ausdrückliche schriftliche Zustimmung von Sunrise Medical keinesfalls, unabhängig von der Art und Weise (weder elektronisch noch mechanisch), vervielfältigt und/oder veröff entlicht werden. Die Informationen basieren auf den allgemeinen Daten zum Zeitpunkt des Erscheinens bekannter Konstruktionen.
-
Seite 4: Inhaltsverzeichnis
Puma 40 Inhaltsverzeichnis Vorwort ............................7 Diese Anleitung Für mehr Informationen In dieser Anleitung verwendete Symbole Sicherheit ...........................8 Temperatur Elektromagnetische Strahlung Bewegliche Teile Allgemeine Beschreibung......................10 Die wichtigsten Komponenten Konfi gurationen Informationen für den Benutzer Verwendungszweck Benutzerumgebung Nutzung des Rollstuhls......................13 Justierungsmöglichkeiten Überprüfung des Rollstuhls vor der Verwendung... - Seite 5 Puma 40 Technische Daten ........................30 CE-Erklärung und Anforderungen Technische Informationen Markierung ..........................32 10.1 Markierungen auf dem Rollstuhl Zubehör ............................33 Garantie............................34...
- Seite 6 Puma 40...
-
Seite 7: Vorwort
Puma 40 Sicherheit Ihres Rollstuhles haben. Falls es in Vorwort Ihrer Nähe keinen autorisierten Vertriebspartner gibt oder wenn Sie spezifi sche Fragen haben, Herzlichen Glückwunsch für die Wahl eines können Sie jederzeit schriftlich oder telefonisch Sunrise Medical-Rollstuhs. Die qualitativ Kontakt mit Sunrise Medical aufnehmen. -
Seite 8: Sicherheit
Puma 40 Sicherheit 2.2 Elektromagnetische Strahlung Das Standardmodell Ihres elektrischen Warnung! Rollstuhls ist auf Grundlage der Befolgen Sie immer die mit einem entsprechenden Sicherheitsaufl agen solchen Warnzeichen gekennzeichneten bezüglich elektromagnetischer Strahlung Anweisungen! Werden diese Anweisungen (EMC-Vorschriften) geprüft worden. nicht beachtet, so kann dies zu Verletzungen, Schäden am Rollstuhl oder in... -
Seite 9: Bewegliche Teile
Puma 40 2.3 Bewegliche Teile Warnung! Der Kontakt mit den beweglichen Teilen des Rollstuhls ist zu vermeiden. Jeder Rollstuhl besitzt bewegliche sowie rotierende Teile. Der Kontakt mit den beweglichen Teilen kann schwere Körperverletzungen verursachen oder den Rollstuhl beschädigen. Bewegliche/rotierende Teile (Abbildung 1): 1. -
Seite 10: Allgemeine Beschreibung
Hinterradantrieb zu konfi gurieren. Der Rollstuhl ist mit unterschiedlichen Geschwindigkeitsstufen (6 km/h, 10 km/h und 12,5 km/h) erhältlich. Der Puma 40 kann außerdem mit zwei verschiedenen Arten von Rädern geliefert werden (für Innen- oder Außenbereich). werden oder die Steuerung kann auf eine Dadurch ändern sich allerdings gewisse... -
Seite 11: Verwendungszweck
Puma 40 3.4 Verwendungszweck um das Maximalgewicht zu bestimmen, das keinesfalls überschritten werden darf. Die Vielfalt an Ausstattungsvarianten sowie die Hinweis! modulare Bauweise erlauben einen Einsatz bei Die Identifi kationsnummer des Rollstuhls Gehunfähigkeit/ Gehbehinderung durch: und weitere wichtige Informationen fi nden •... - Seite 12 Puma 40 Nicht durch Pfützen fahren (ISO7176-9- Justierungsmöglichkeiten), kann eine Steigung IPX4). von ≤ 8˚ für ein Modell mit Hinterradantrieb als normale Benutzerumgebung angesehen werden, ohne dass dabei die Gefahr Hinweis! einer Instabilität besteht. Für ein Modell Der Rollstuhl sollte vor Salzwasser aus dem mit Vorderrandantrieb gilt dies bei ≤...
-
Seite 13: Nutzung Des Rollstuhls
Puma 40 Nutzung des Rollstuhls 4.1 Justierungsmöglichkeiten Der Rollstuhl ist mit den folgenden elektrischen beziehungsweise mechanischen Justieroptionen erhältlich, die vom Anwender ohne Werkzeuge vorgenommen werden können: Mechanische Justieroptionen Sitzsystem) 1. Manuell höhenverstellbare Beinstützen 2. Ausfahrbare Joystickhalterung 3. Kopfstütze Elektrische Justieroptionen ... -
Seite 14: Einsteigen In Den Rollstuhl Und Aussteigen Aus Dem Rollstuhl (Transfer)
Puma 40 Benutzersteuerung) 3. Die Leuchten und die Anzeigeleuchten in Ordnung sind. ( Benutzersteuerung) 4. Der Freilaufschalter auf „Drive“ steht (siehe 4.6 Den Rollstuhl schieben). Hinweis! Vor der Verwendung ist auf jeden Fall sicherzustellen, dass weder Kleidung noch irgendwelche anderen Gegenstände die... -
Seite 15: Mit Dem Rollstuhl Fahren
Puma 40 2. (B) zur Seite schwenken. 3. (B) entfernen. Die Fußraste der mittleren (elektrischen) Beinstütze nach oben klappen (Abbildung 7). 1. (A) nach oben klappen. Seitlicher Transfer Entfernen der Armlehne (Abbildung 8). 1. (A) nach unten klappen. 2. (B) entfernen. - Seite 16 Puma 40 Das Fahren auf einer Schräge mit einer Bediengeräts beschleunigt man den Steigung, die die maximale Sicherheitsgrenze Rollstuhl. überschreitet, kann Sicherheitsrisiken hinsichtlich der Stabilität mit sich bringen. Kurven Dabei ist größtmögliche Vorsicht geboten und der Nutzer muss hundertprozentige Kontrolle Hinweis! haben.
-
Seite 17: Hindernisse
Puma 40 Wenn sich die Geschwindigkeit beim Hochfahren eines Hangs stark verringert, wählen Sie eine weniger steile Route. Beim Herabfahren einer Schräge darauf achten, dass der Rollstuhl nicht zu schnell wird. 4.5 Hindernisse Hohe Kanten (Bordstein) herauff ahren 1. Suchen Sie die Stelle, wo die Kante am fl... -
Seite 18: Lagerung Nach Der Verwendung
Puma 40 4.7 Lagerung nach der Der Freilaufschalter kann zwei Stellungen Verwendung haben (Abbildung 10): 1. Um den Rollstuhl zu fahren, auf der linken und rechten Seite drücken Sie die Wenn der Rollstuhl nicht verwendet wird, muss Freilaufschalter nach oben in 'Fahr' Stellung er an einem trockenen Ort gelagert werden, geschützt vor der Witterung. -
Seite 19: Rollstuhleinstellungen
Puma 40 Rollstuhleinstellungen 5.1 Sitzsystem Den durchschnittlichen Rollstuhlbenutzer gibt Die vielfältigen Einstellmöglichkeiten beim es nicht. Daher lassen sich die Sunrise Medical- Sitzsystem dienen der optimalen Unterstützung Rollstühle den spezifi schen Anforderungen und des Körpers Wünschen des Nutzers anpassen. Sitzsystem). Dabei bieten sich die... -
Seite 20: Einstellung Des Schwerpunkts
Puma 40 5.3 Einstellung des Schwerpunkts Im Falle einer Wiederverwendung des Rollstuhls oder wenn man die Sitztiefe anpasst, könnte es notwendig sein, den Schwerpunkt zu ändern. Der Schwerpunkt des Rollstuhls (Abbildung 11) kann innerhalb des Sitzsystems eingestellt werden ( Sitzsystem). -
Seite 21: Transport
Puma 40 Transport 6.1 Transport des Rollstuhls (ohne Benutzer) Die Teile des Rollstuhls, die sich leicht abnehmen lassen, sollten zum Transport demontiert werden (Abbildung 12) Sitzsystem). A. Nehmen Sie den Sitz ab B. Entfernen Sie die Beinstützen C. Entfernen Sie die Armlehnen D. -
Seite 22: Der Rollstuhl Als Beifahrersitz In Einem Auto Mit Gurtsicherung
Puma 40 Führen Sie diese Bedienungsanleitung, die Anleitung für das Sitzsystem ( Sitzsystem) sowie die Anleitung für die Steuerung ( Steuerung) mit sich. Für das Beförderungsunternehmen sind die folgenden Abschnitte relevant: • 4.6 Den Rollstuhl schieben • Sperren/Entsperren der Steuerung ... - Seite 23 Puma 40 die verschiedenen Optionen und deren Anteil am Gesamtgewicht. Wiegen Sie immer das Gesamtgewicht des Rollstuhls, um sicher zu stellen, dass das richtige Rückhaltesystem verwendet wird. Das System erfordert, dass im Fahrzeug Zurrschienen angebracht sind. Der Rollstuhl muss dort immer an seinen vier Transportsicherungspunkten befestigt werden (Abbildung 14).
-
Seite 24: Ohne Rücksprache Mit Dem Hersteller Dürfen Keine Änderungen
Puma 40 Warnung! A. Der Rollstuhl sollte in einer nach vorne Fahrtrichtung befi nden und gemäß Anweisungen des Herstellers des Befestigungssystems gesichert werden. B. Dieser Rollstuhl ist zur Nutzung im Auto zugelassen und entspricht den Anforderungen für Transport in Fahrtrichtung und Frontalzusammenstoß. - Seite 25 Puma 40 Schließen des Sicherheitsgurts Warnung! Verwenden Sie den Dreipunkt- Sicherheitsgurt, um die Gefahr von Kopf- und Brustverletzungen zu reduzieren, wenn der Rollstuhl mit Fahrzeugteilen kollidiert. Bei Anlegen des Insassen-Rückhaltesystems zur Positionierung des Sicherheitsgurtes muss vorsichtig vorgegangen werden. Verwenden Sie den Sicherheitsgurt folgendermaßen:...
-
Seite 26: Wartung
Puma 40 Wartung Aufl aden der Akkus Akku-Ladegerät Der Bedienungsanleitung für das Akku- Die Lebensdauer des Rollstuhls hängt davon Ladegerät ist zu entnehmen, ob sich dieses ab, wie gut er gewartet wird. Gerät für die jeweiligen Akkus eignet (siehe 9.2 Für Informationen zu bestimmten Einstellungen,... -
Seite 27: Reifen
Puma 40 7.3 Reifen Akkus wechseln Wenn die Kapazität der Akkus ständig abnimmt, so dass der Rollstuhl nur noch kurze Strecken Um sicherzustellen, dass Ihr Rollstuhl gut zurücklegen kann, bedeutet dies, dass sie das funktioniert, ist darauf zu achten, dass der Ende ihrer Lebensdauer erreicht haben. -
Seite 28: Reinigung Und Desinfektion
Puma 40 7.4 Reinigung und Desinfektion 7.5 Benutzte Produkte und die Umwelt Bitte beachten Sie die Bedienungsanleitung zum Sitzsystem für Informationen zur Reinigung Unter normalen Nutzungsbedingungen und des Sitzsystems ( Sitzsystem). bei der vorgeschriebenen Pfl ege beträgt die zu erwartende Lebensdauer des Rollstuhls etwa 5 Jahre. -
Seite 29: Fehlersuche
Puma 40 Fehlersuche Wenn der Rollstuhl nicht wie erwartet funktioniert, kontrollieren Sie die folgenden Punkte. • Kontrollieren Sie, ob die Akkus ausreichend aufgeladen sind. • Schalten Sie den Rollstuhl aus und wieder ein. • Kontrollieren Sie, ob die Stecker für die Akkus alle richtig angebracht sind. -
Seite 30: Technische Daten
Anforderungen und Prüfungen für Antriebs- und ISO 7176-14 k.A. Steuerungssysteme für Elektrorollstühle 1997 Der Puma 40 erfüllt den Crashtest nach ISO 7176-19 (2008) ISO 7176-19 Sunrise Medical erklärt, dass dieses Produkt die 102 kg (2008) Leistungsanforderungen für einen “Crash-Test” gemäß ISO 7176-19. - Seite 31 Puma 40 Klasse Beschreibung Einheit Maximale Benutzergewicht Gesamtlänge einschließlich Beinstützen 1190 1115 Gesamtbreite 12,5 Zoll Antriebsräder Gesamtbreite 14 Zoll Antriebsräder 97,6 Gesamtgewicht ohne Akkus: + 28,4 Batterien 40 Ah (C20) (Doppelpack) + 34,6 Batterien 60 Ah (C20) (Doppelpack) + 45,8...
-
Seite 32: Markierung
Puma 40 10 Markierung 10.1 Markierungen auf dem Rollstuhl Hinweis! Entfernen und verdecken Sie niemals Markierungen, Symbole und Hinweise, die am Rollstuhl angebracht sind. Diese dienen der Sicherheit und müssen während der gesamten Lebensdauer des Rollstuhls vorhanden und deutlich lesbar/erkennbar sein. -
Seite 33: Zubehör
Puma 40 11 Zubehör Andere Farboptionen (nur für Puma 40) • Aluminium silver • Lime green • Sky blue • Fresh orange Zubehör A. Beckengurt (kurz oder lang) B. Spiegel C. Stock-/Krückenhalter für 2 Gehstöcke D. Manuelle Luftpumpe E. Taschenhalterung, am Rücken montierbar F. -
Seite 34: Garantie
Puma 40 12 Garantie IHRE GESETZLICHEN RECHTE SIND DURCH DIESE GARANTIE NICHT EINGESCHRÄNKT. Sunrise Medical* gewährt seinen Kunden für alle Rollstühle eine Garantie gemäß den nachfolgenden Garantiebedingungen. Garantiebedingungen: 1. Sollte ein Teil oder sollten Teile des Rollstuhls als Folge eines Herstellungsfehlers innerhalb von 24 Monaten bzw. - Seite 35 Puma 40 ii. Sie haben Anspruch auf eine Ersatzlieferung oder eine Rückerstattung bei einem größeren Defekt und auf Schadensersatz für vorhersehbare Verluste oder Schäden. iii. Sie haben auch Anspruch auf eine Instandsetzung der Ware oder eine Ersatzlieferung, wenn die Qualität der Ware nicht akzeptabel ist und der Defekt keinen größeren Schaden darstellt.
