5.8 Standard Armlehnen
5.8.1
Armlehnen - Abnehmen und wieder anbringen
(Standard-Sitz).
Die Armlehnen auf beiden Seiten des Rollstuhls können
hochgestellt werden, um ein Umsteigen zu ermöglichen, (Fig.
5.18).
Für ein seitliches Umsteigen klappen Sie die Armlehne ganz
hoch, bis diese an den Anschlag stößt. Damit bekommen Sie
genügend Platz für ein seitliches Umsteigen.
Um die Armlehnen in ihre ursprüngliche Position zu bringen,
klappen Sie diese wieder ganz bis zum Anschlag nach unten.
Führen Sie die Armlehnen nach unten, lassen Sie sie nicht
allein nach unten fallen.
Armlehne mit Winkelverstellung:
•
Den Hebel am unteren Gelenk der Armlehne lösen.
•
Die Armlehne nach oben aus der Halterung ziehen. Sie
können sie jetzt nach hinten klappen, ( Fig. 5.18.1).
5.8.2
Standard-Sitz Höhenverstellung der Armlehne
Im nachfolgenden Abschnitt wird die Höhenverstellung
der Armlehnen beschrieben. Für sowohl Fein- als auch
Grobeinstellung geschieht dies über ein
zweiteiliges Verfahren:
TEIL 1: Verstellen Sie die Armlehnen durch Drehen
TEIL 2: Winkeleinstellung der Armlehnen
1. Feineinstellung.
TEIL 1 (Fig. 5.19 und 5.20)
Die Höhe der Armlehnen kann um bis zu 25 mm verstellt
werden und eine Feineinstellung kann mithilfe der 5
mm-Feineinstellungsschraube erfolgen.
1. Die 6 mm Drehschrauben an beiden Armlehnen lösen
(B).
2. Drehen Sie die Einstellungsschrauben (C) entgegen dem
Uhrzeigersinn, um die Armlehne zu erhöhen, bzw. im
Uhrzeigersinn, um diese zu senken.
3. Ziehen Sie beide Drehbolzen wieder fest (B).
Arbeiten Sie mit einem Drehmoment von 20 N/m.
TEIL 2 (Fig. 5.21 und 5.22)
1. Lösen Sie an beiden Armlehnen die 4 mm Gelenkbolzen
zur Anwinkelung der Armpolster (A). Kippen Sie beide
Armpolster nach unten (bzw. nach oben bei abgesenkten
Armlehnen), bis die Armpolster den gewünschten Winkel
erreicht haben. Prüfen Sie, dass die Höhe korrekt
eingestellt ist.
2. Ziehen Sie beide Gelenkbolzen für die Winkelung der
Armpolster wieder an (A).
Arbeiten Sie für beide Bolzensätze mit einem Drehmoment
von 10 N/m.
WARNUNG!
Beide Schraubensätze sollten in regelmäßigen Abständen
auf festen Sitz überprüft werden. Wenn sie locker sind,
könnte das Armpolster bei Berührung nach unten rutschen.
Rev.3.0

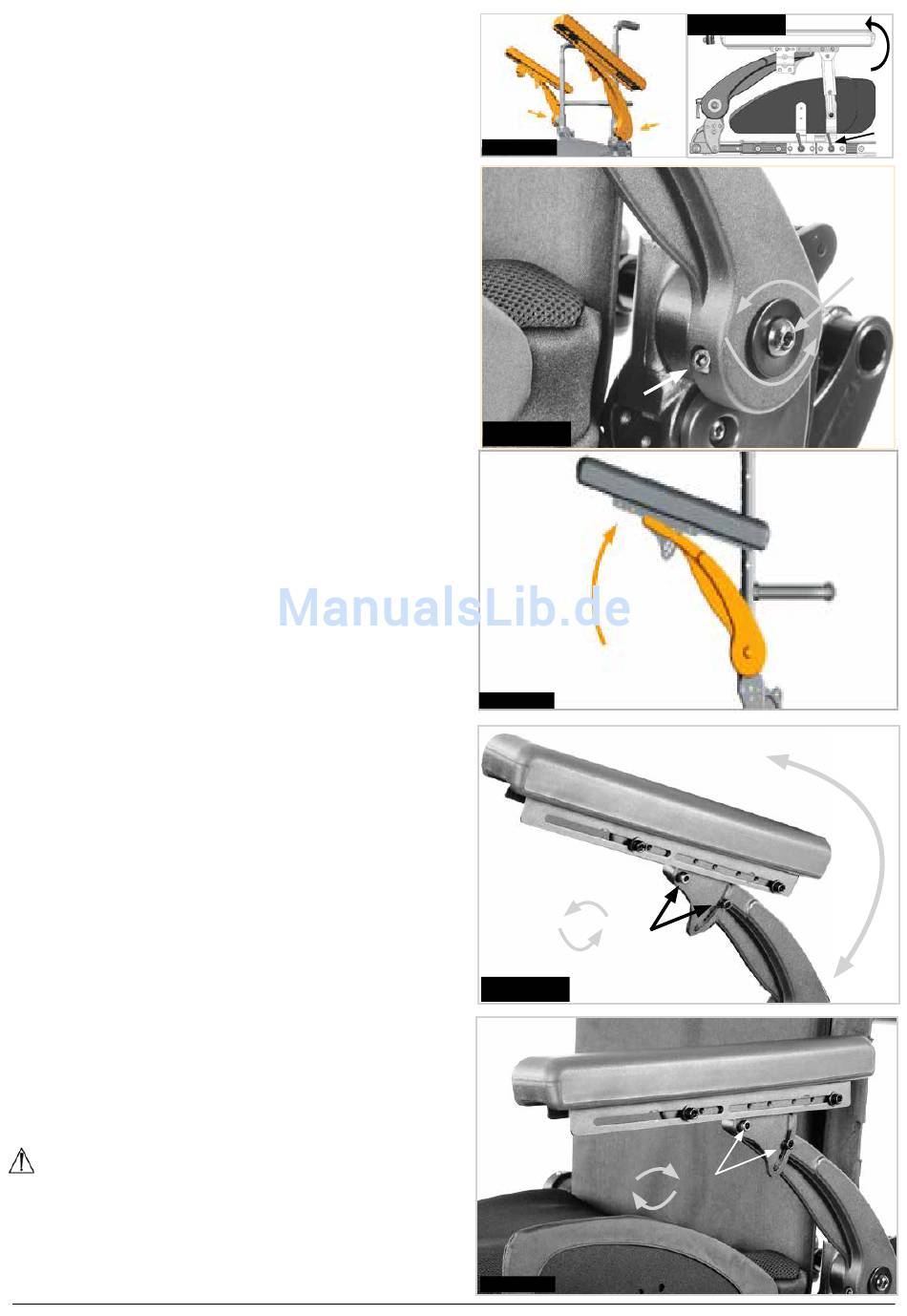

Fig. 5.18
