TEIL 2

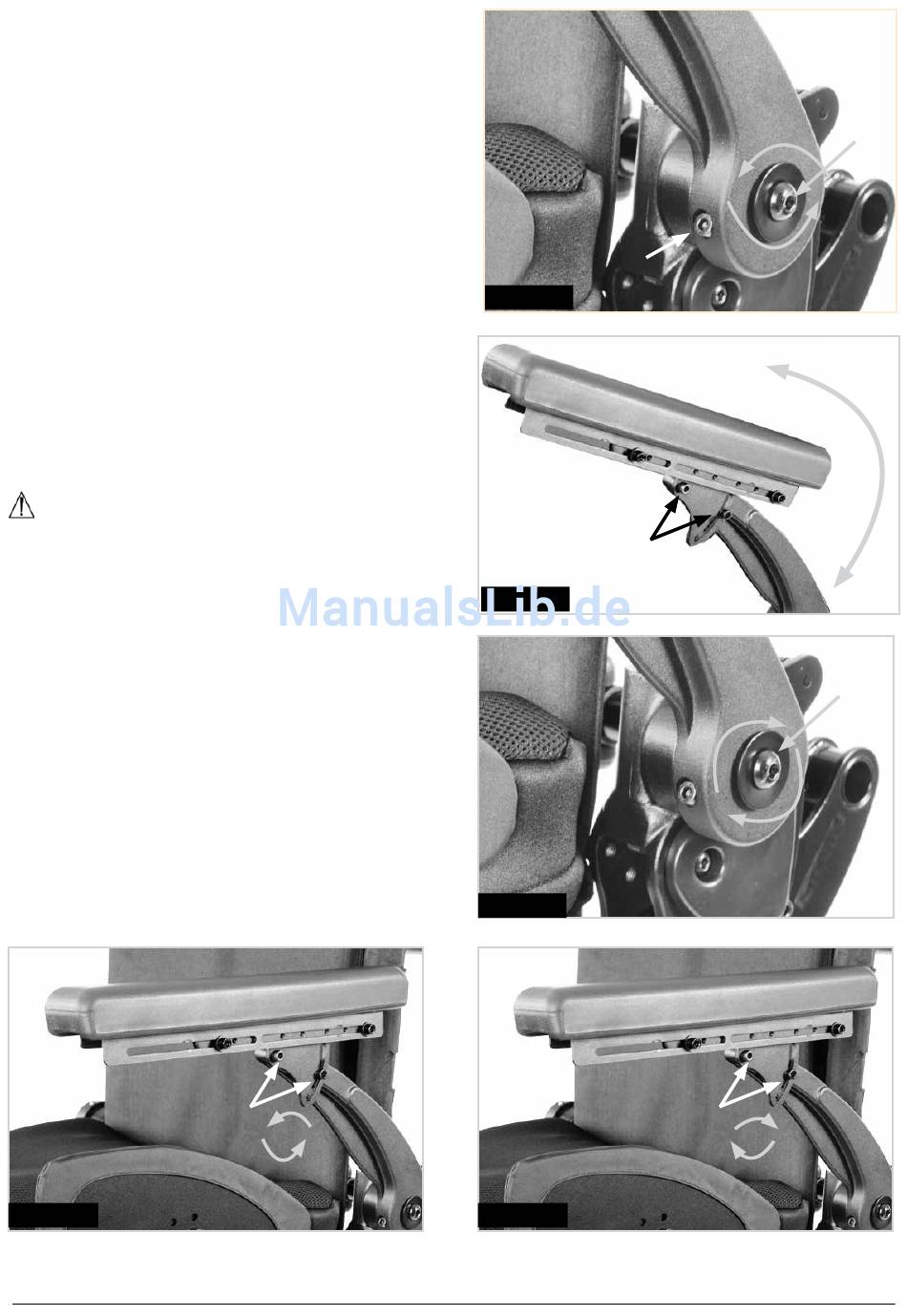

1. Lösen Sie an beiden Armlehnen die 4 mm
Gelenkbolzen zur Anwinkelung der Armpolster (A).
(Fig. 5.30).
2. Die 6 mm Drehschrauben an beiden Armlehnen lösen
(B).Verwenden Sie die 5 mm Feinstellschrauben (C)
zum Abschluss der Höhenfeineinstellung. Drehen
Sie die Feineinstellungsschrauben entgegen dem
Uhrzeigersinn, um zu erhöhen, mit dem Uhrzeigersinn,
um zu senken (Fig. 5.31).
3. Kippen Sie beide Armpolster nach unten (bzw. nach
oben bei abgesenkten Armlehnen), bis die Armpolster
den gewünschten Winkel erreicht haben. Prüfen Sie,
dass die Höhe korrekt eingestellt ist, ziehen Sie beide
Gelenkbolzen der Armlehnen wieder an, (A). (Fig.
5.32).
4. Zur Feineinstellung siehe 2.
5. Die 6 mm Schrauben an beiden Armlehnen (B) wieder
anziehen. (Fig. 5.33).
6. Arbeiten Sie mit einem Drehmoment von 20 N/m.
7.
Ziehen Sie beide Gelenkbolzen für die Winkelung
der Armpolster wieder an (A). Arbeiten Sie für beide
Bolzensätze mit einem Drehmoment von 10 N/m, (Fig.
5.34).
WARNUNG!
Beide Schraubensätze sollten in regelmäßigen Abständen
auf festen Sitz überprüft werden. Wenn sie locker sind,
könnte das Armpolster bei Berührung nach unten rutschen.
Fig. 5.30
Rev.3.0
A
C
Fig. 5.31
A
Fig. 5.32
Fig. 5.33
Fig. 5.34
B
B
A
SALSA R
/ SALSA M
2
2
27
