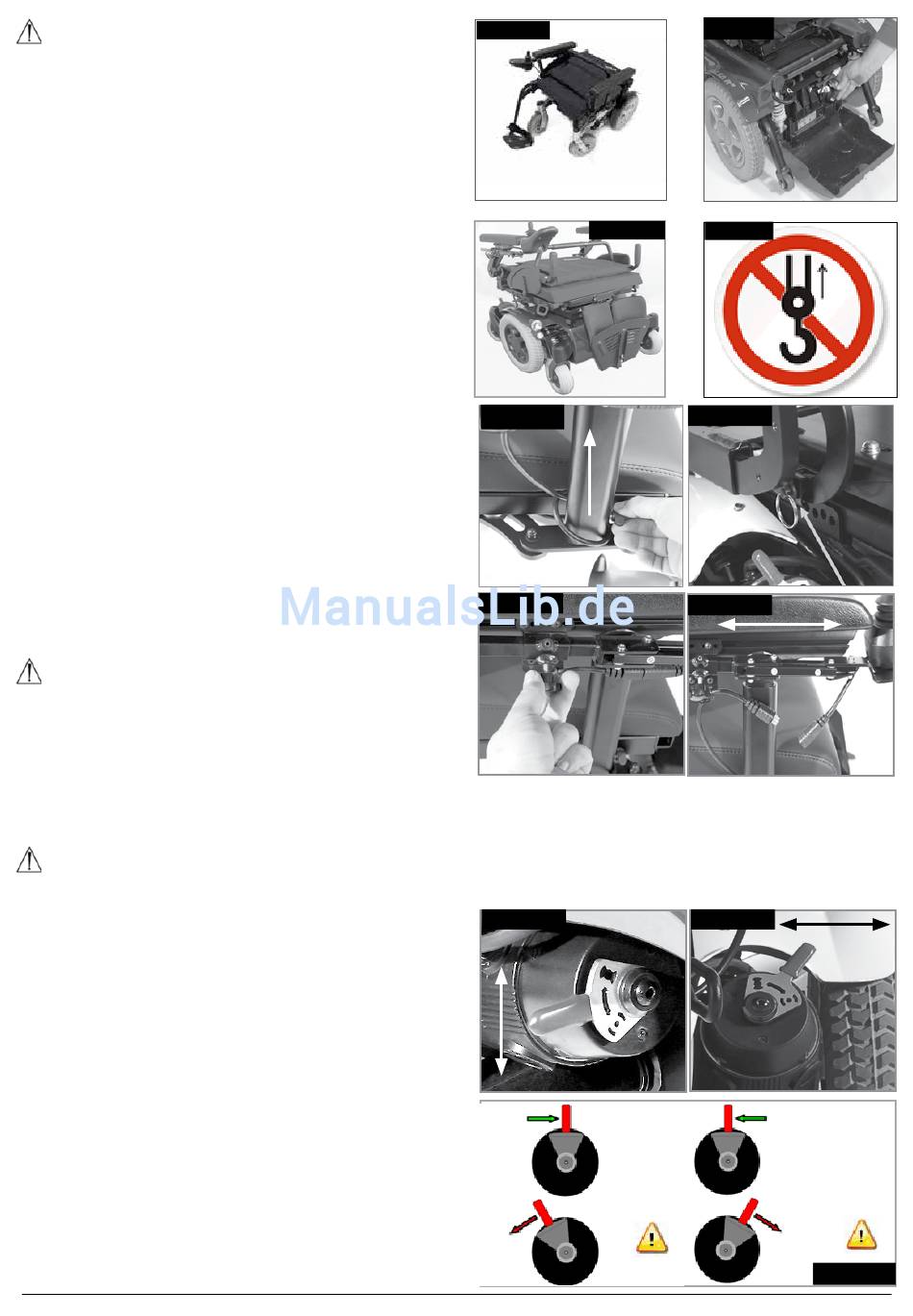

Montage; Bremshebel - Quickie Salsa R2 Bedienungsanleitung

WARNUNGEN!
• Für den Fall, dass der Rollstuhl aufbewahrt oder in einem
Fahrzeug oder an einem anderen Ort gelassen wird,
achten Sie bitte darauf, dass die Steuerung ausgeschaltet
und der Freilaufmechanismus eingerastet ist.
• Wenn die Antriebseinheit angehoben werden muss,
sollten die beiden Rohre des Seitenrahmens dazu
verwendet werden.
• Bei Mittelradantrieb dazu die hintere Lenkradschwinge
und das Antriebsrad verwenden. Seien Sie vorsichtig,
wenn sich der Rollstuhl im Freilauf befindet.
Entfernen des Bedienpultes:
VR2: Lockern Sie die Stellschraube an der
Bedienpulthalterung und ziehen Sie die Halterung aus
der Aufnahme heraus (Fig. 5.7). Das Bedienpult und die
Halterung an einem sicheren Ort aufbewahren, bis sie wieder
benötigt werden.
R-net: Finden Sie den Inline-Bus-Anschluss. Die Stecker
vorsichtig auseinander ziehen, um den Kabelbaum
auszustecken ( Fig. 5.8) .
Zum Wiederanschluss des Bedienpults führen Sie die o. a.
Arbeitsschritte in umgekehrter Reihenfolge durch.

5.3 Montage

Klappen Sie den Rücken hoch (Reha-Sitz) oder setzen
Sie ihn wieder in die Aufnahmen ein (Standard-Sitz) und
ziehen Sie die Hebelschrauben sorgfältig an. Die Steuerung
kann je nach Bedarf jetzt wieder angeschlossen werden.
Befestigen Sie die Fußrastenhalter. Achten Sie darauf, dass
der Freilaufmechanismus wieder eingestellt ist. Der Rollstuhl
ist jetzt fahrbereit.
WARNUNG!
• Heben Sie den Rollstuhl nie an den Armlehnen oder
Fußrasten hoch, da diese abnehmbar sind und Schäden
am Rollstuhl bzw. Verletzungen des Benutzers zur Folge
haben können.
• Der Rollstuhl ist für Patientenlifter nicht geeignet (Fig. 5.4)

5.4 Bremshebel

GEFAHR!
• Der Hebel zum Lösen der Bremse wird lediglich in einer
Notfallsituation mit Stromausfall benutzt, z. B. wenn
lange Strecken gefahren werden müssen, um den
Rollstuhlnutzer nach Hause oder in ein sicheres Umfeld
zu bringen.
• Der Hebel zum Entriegeln der Bremse kann auch dann
betätigt werden, wenn ein völliger und ernsthafter
Stromausfall, wie z. B. bei Versagen des Steuersystems
oder der Batterien vorliegt.
• Das Lösen dieses Bremshebels sollte in keinem Fall
zur Gewohnheit werden, um den Nutzer wie in einem
manuellen Rollstuhl zu transportieren.
• Wenn der Elektrorollstuhl normal funktioniert, sollte der
Entriegelungshebel der Bremsen lediglich zum Parken
oder Aufbewahren des Rollstuhl ohne Insasse dienen.
• Schieben Sie den Elektro-Rollstuhl keinesfalls
eine Steigung hinauf oder ein Gefälle hinunter,
wenn der Benutzer im Rollstuhl sitzt und der
Bremsentriegelungshebel betätigt wurde.
22
SALSAR / SALSA M
2 2
Fig. 5.1
Fig. 5.3
Fig. 5.5
Fig. 5.7
SALSA R und M unten - ab August 2010, (Fig. 5.9 - 5.11)
2 2
Wenn der rote Hebel an beiden Seiten des Motors nach
außen gedreht wird, wird die Bremse von den Motoren
gelöst.
Fig. 5.9
FAHREN√
FREILAUF
Fig. 5.2
Fig. 5.4
Fig. 5.6
Fig. 5.8
Fig. 5.10
FAHREN√
FREILAUF
Fig. 5.11
Rev.3.0
