Quickie Salsa R2 Bedienungsanleitung Seite 72

Salsa M
2
Teile im Batteriekasten, (Fig. 13.22):
• Batteriekastenabdeckung für 2 x 12V Batterien.
• 2 x Batteriekabelbäume mit Sicherung und
Ringanschlüssen.
• Batterie-Verbindung mit roten und grauen Anschlüssen.

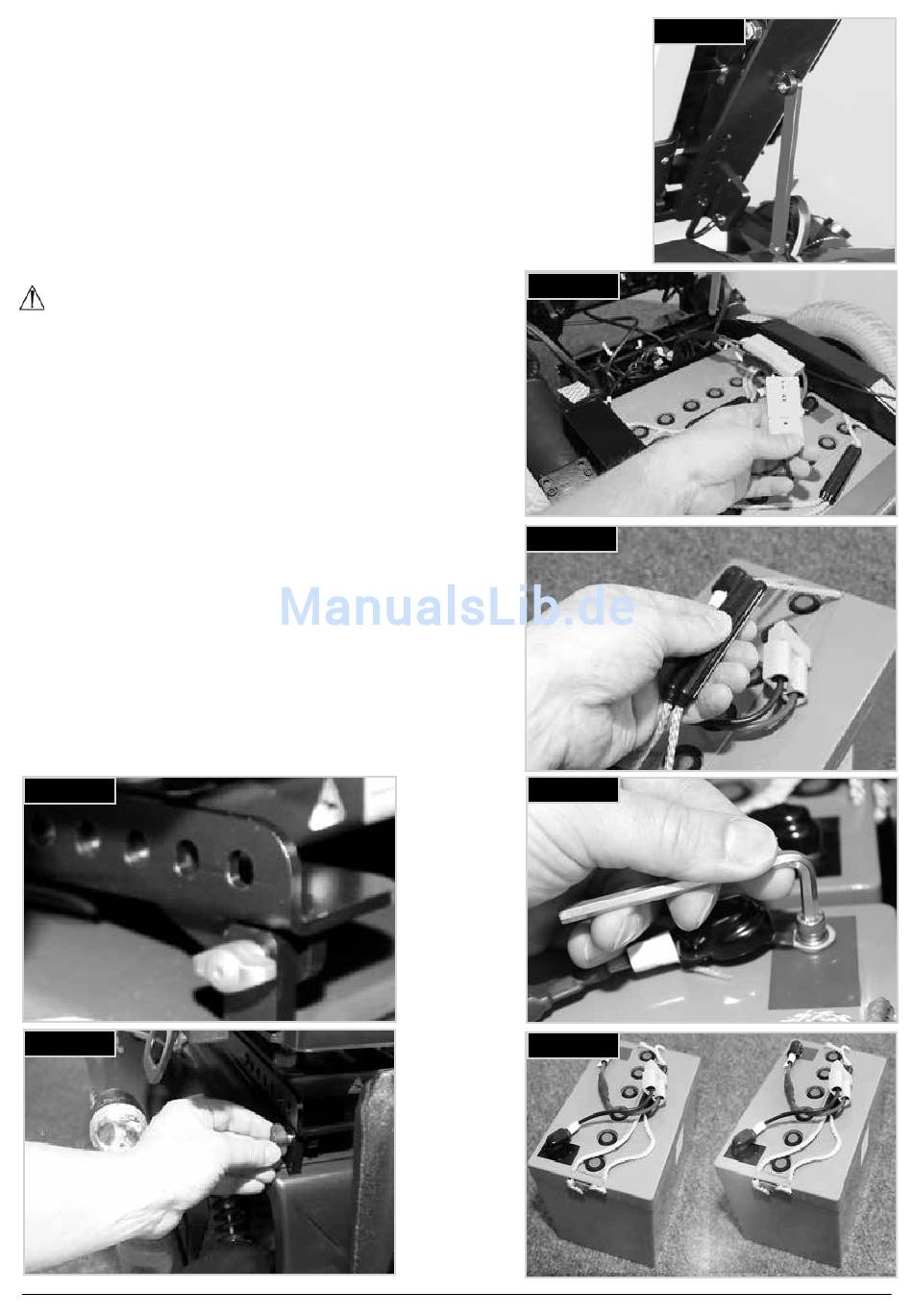

Zugang zu den Batterien
• Lokalisieren und lösen Sie die beiden Drehknöpfe an der
Vorderseite des Elektroantriebs (Fig. 13.23).
• Den Sitz vorsichtig nach hinten kippen (Fig. 13.25).
• Den Sitz mit der Stange abstützen (Fig. 13.25).
• Vergewissern Sie sich, dass die Sitzstange gesichert ist
VORSICHT!
• Je nach den eingebauten Optionen kann der Sitz sehr
schwer sein. Es wird empfohlen, diesen Vorgang mit zwei
Personen durchzuführen.
Drehen Sie den Sitz nicht um mehr als 60°nach hinten.
•
• Die Batterieabdeckung ist mit Haken- und Ösenverschlüs-
sen an der Gehäuseabdeckung befestigt. Heben Sie die
Batterieabdeckung vorsichtig, aber mit einem festen Hand-
griff ab.
• Die Batterieabdeckung abheben.
• Den GRAUEN Stecker an der vorderen Batterie abziehen.
• Die vordere Batterie mit den Hebegurten herausheben.
• Den GRAUEN Stecker von der hinteren Batterie abziehen
(Fig. 13.26).
• Die hintere Batterie mithilfe der beiliegenden Batteriegurte
herausheben (Fig. 13.27).
• Die Isolierabdeckung abnehmen und die Polschraube mit
einem 5 mm Inbusschlüssel lösen und entfernen. Den
Arbeitsschritt für die andere Batterie/den anderen Pol
wiederholen (Fig. 13.28).
• Beim Wiedereinbau müssen die Batteriepole nach dem
Anschließen durch die an den Kabeln befestigten Kappen
abgedeckt werden (Fig. 13.29).
Fig. 13.23
Fig. 13.24
72
SALSAR / SALSA M
2 2
Fig. 13.25
Fig. 13.26
Fig. 13.27
Fig. 13.28
Fig. 13.29
Rev.3.0
