5.8.3

Einstellen der Standard-Armpolsterposition

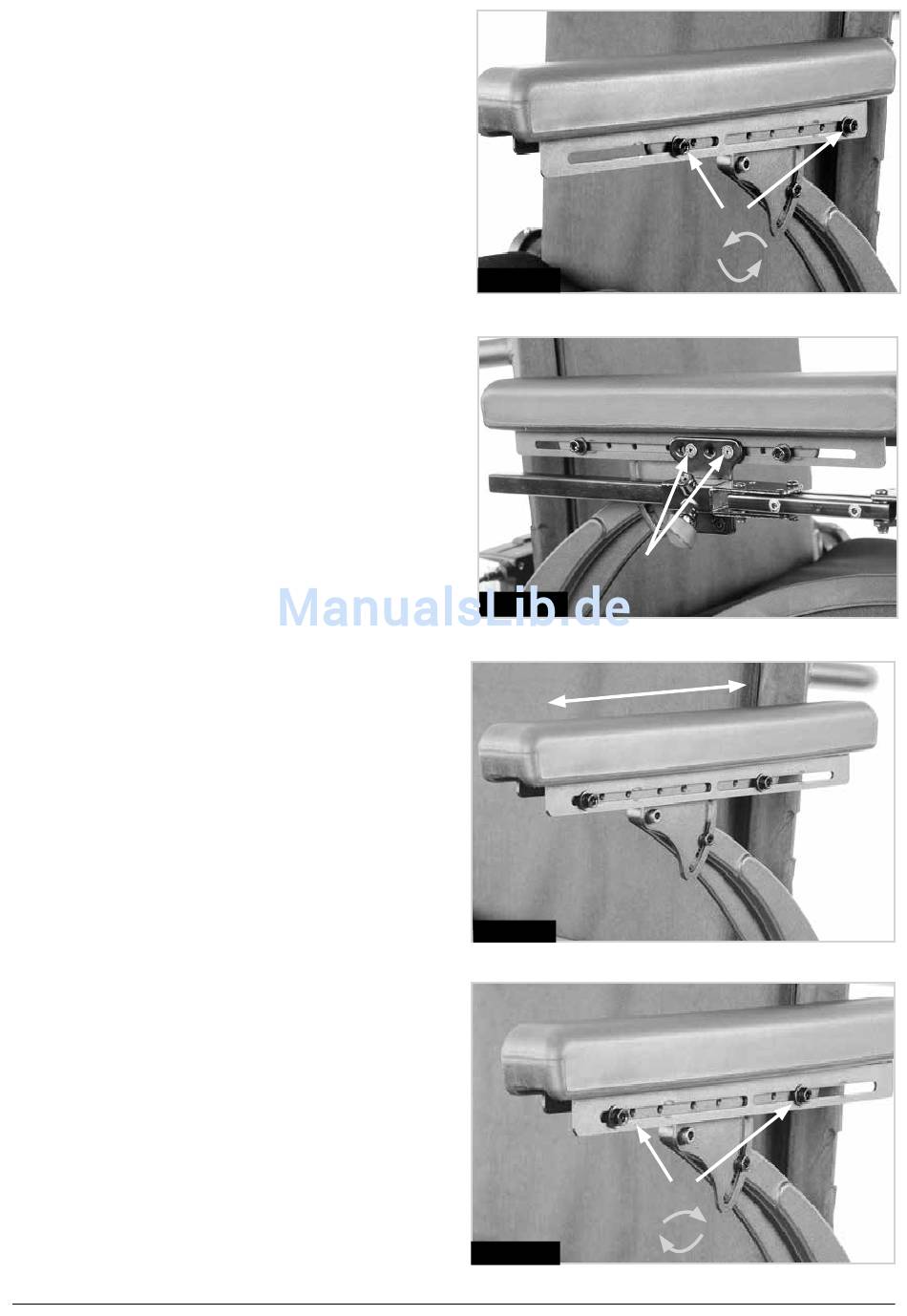

(Fig. 5.36 - 5.39)
1. Eine Feineinstellung der Armpolsterposition ist
möglich, dazu die 4 mm Stellschrauben (D) lockern.
(Fig. 5.36)
2. Wenn eine Bedienpulthalterung montiert ist, lösen Sie
die Befestigungsschrauben, mit denen die Halterung
an der Armlehne (E) befestigt ist (Fig. 5.37).
3. Wenn die Schrauben gelockert sind, verschieben
Sie das Armpolster in die gewünschte Position. Das
Armpolster kann durch Verschieben nach vorne und
hinten insgesamt um 10 cm verstellt werden (Fig. 5.38).
4. Ziehen Sie die Stellschrauben (D) wieder an. (Fig.
5.39).
5. Arbeiten Sie mit einem Drehmoment von 10 N/m.
Rev.3.0
Fig. 5.36
E
Fig. 5.37
10 mm
Fig. 5.38
Fig. 5.39
D
D
